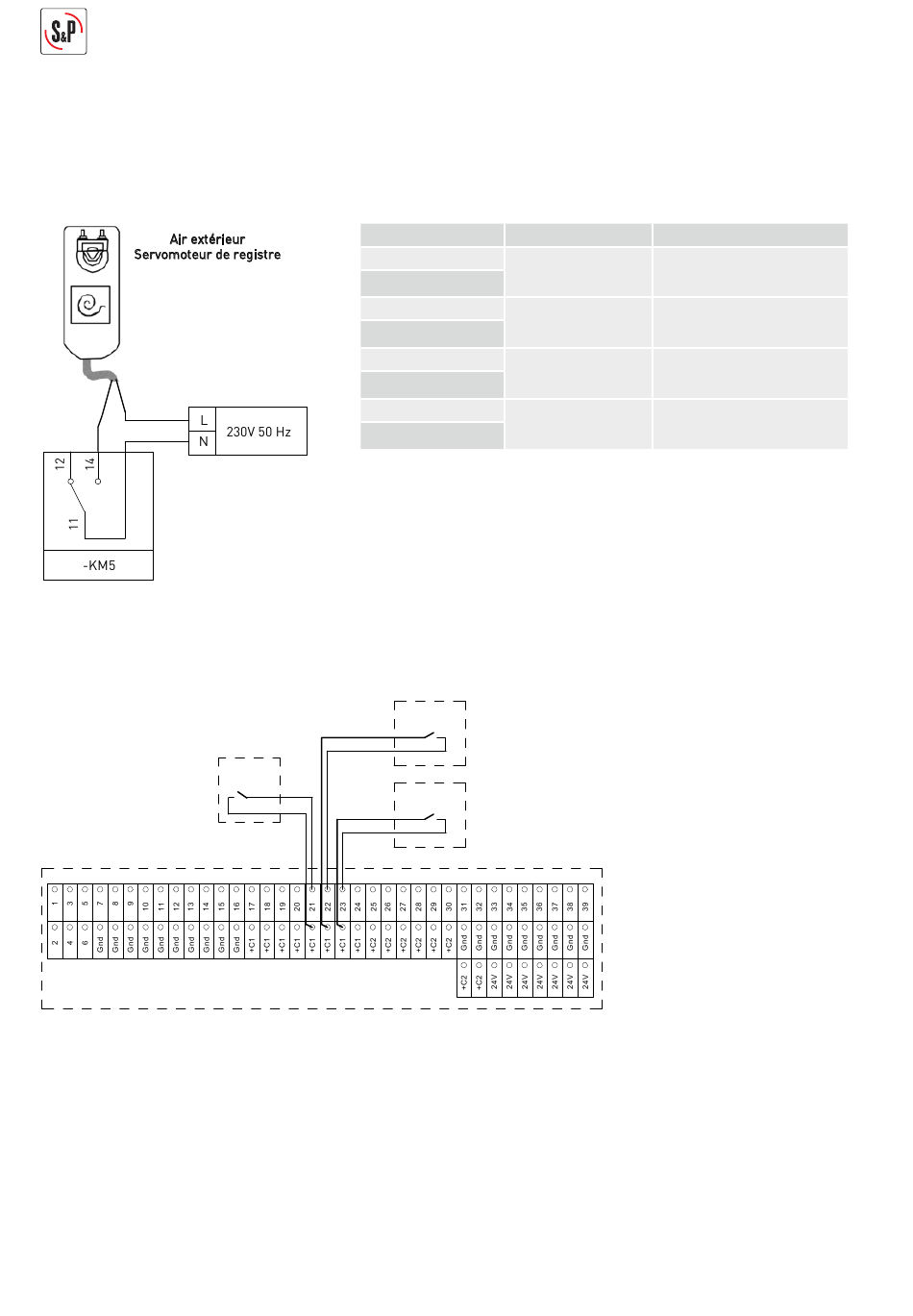

14.4. DESSINS DE RACCORDEMENT DES COMPOSANTS EXTERNES (EXEMPLES)

14.4.1. Registre d'isolement

Connectez l'actionneur du registre d'isolement (voir section « 13.1.2. Volets d'isolement (accessoire) ») au relais KM5
comme suit :
14.4.2. Schéma de câblage CAV
Voir la section « 11.3. Préchauffeurs électriques (livré en accessoires) » pour des informations détaillées concernant le
mode CAV.
Commutateur externe
Contact fermé = Unité en marche
CAD HR SLIM (armoire électrique)
28
Modèle
CAD HR SLIM 08 HLG
CAD HR SLIM 08 HLD
CAD HR SLIM 12 HLG
CAD HR SLIM 12 HLD
CAD HR SLIM 16 HLG
CAD HR SLIM 16 HLD
CAD HR SLIM 20 HLG
CAD HR SLIM 20 HLD
Commande
Marche/arrêt
Registre d'isolement
5416743800 IJK-200
5416743900 IJK-225
5416744100 IJK-285
5416744200 IJK-315
Commutateur externe
Vitesse normale
Contact fermé = Fonction activée
à distance
Commutateur externe
Vitesse
Contact fermé = Fonction activée
supplémentaire
à distance
Actionneur (rappel par ressort)
165384 LF 230 S
Moteur tout ou rien
4 Nm 230 V ressort de rappel
165384 LF 230 S
Moteur tout ou rien
4 Nm 230 V ressort de rappel
165384 LF 230 S
Moteur tout ou rien
4 Nm 230 V ressort de rappel
165384 LF 230 S
Moteur tout ou rien
4 Nm 230 V ressort de rappel
