Si le contrôleur CAD HR SLIM doit contrôler la température de l'air souffl é, à l'intérieur du module externe se trouve
un capteur de température qui doit être connecté à l'armoire électrique CAD HR SLIM. Le module externe est livré
avec une boîte à bornes pour faciliter le raccordement. Voir le schéma de câblage ci-dessous.
Le contrôleur CAD HR SLIM calculera la demande de refroidissement/chauffage et fournira un signal 0-10V conformé-
ment à cette demande. D'autres entrées/sorties numériques comme l'état du ventilateur ou la sortie chauffage/refroi-
dissement peuvent être intéressantes pour ce type de régulations : Vérifi ez les relais KM ci-dessous).

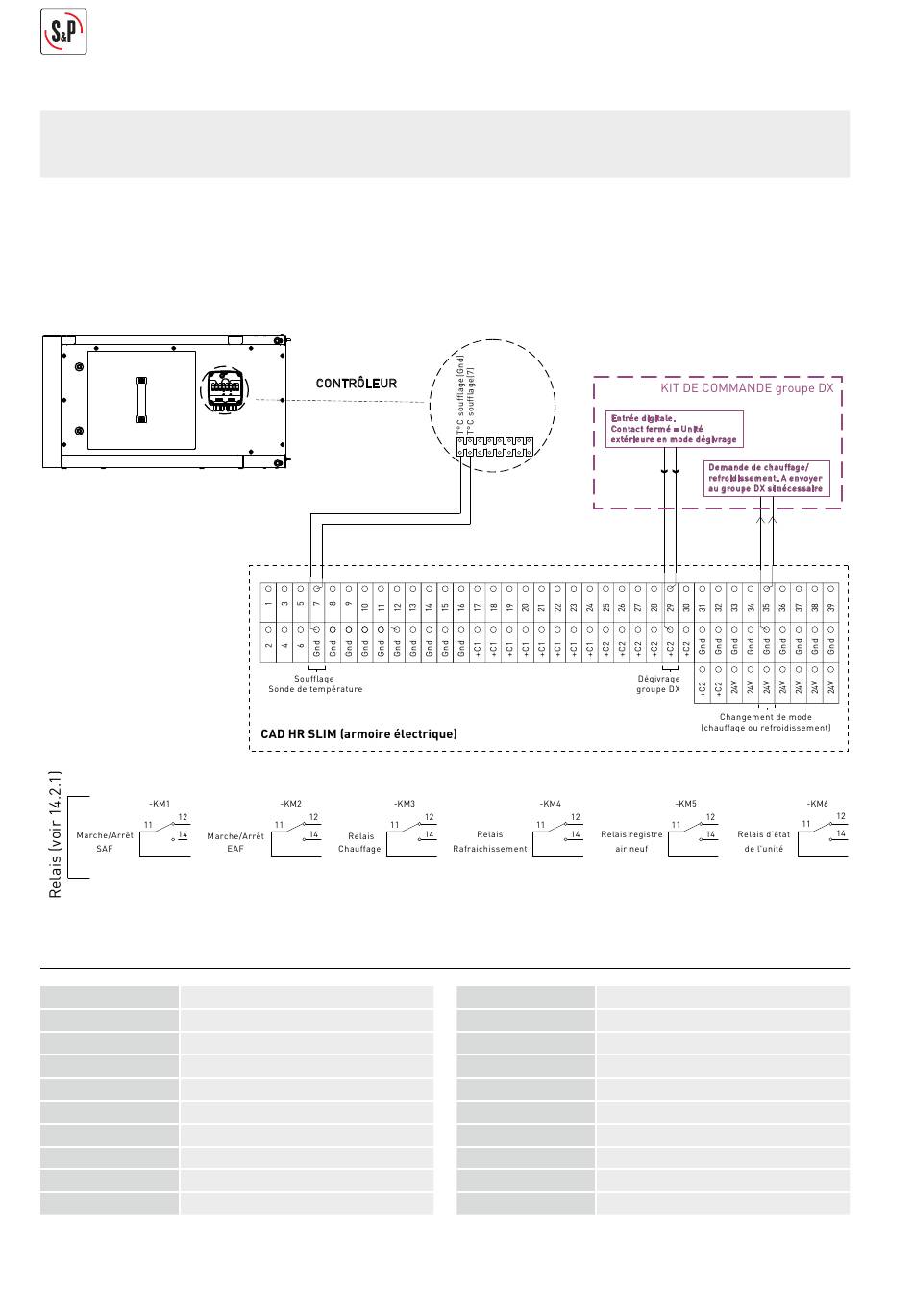

L'installateur peut utiliser le schéma de câblage suivant comme référence pour connecter l'armoire électrique CAD HR
SLIM au KIT DE COMMANDE du groupe DX (le cas échéant). Dans un tel scénario, l'unité CAD HR SLIM gérera le signal
contrôle de la température de souffl age.
15. SCHEMAS SYNOPTIQUE D'INSTALLATION (EXEMPLES)
F1
F2
BP
M1
M2
HEX
DP1
DP2
DP3
DP4
34
Filtre air neuf
Filtre extraction
Registre de Bypass
Moteur soufflage
Moteur d'extraction
Échangeur de chaleur
Pressostat filtre air neuf
Pressostat filtre extraction
Transmetteur de pression
Transmetteur de pression
Ti
Sonde de température (T soufflage)
Tr
Sonde de température (T reprise)
Te
Sonde de température (T air neuf)
Tx
Sonde de température (T rejet)
PH
Préchauffe électrique dégivrage
DI
Post-chauffage électrique
DC
Batterie eau chaude
DFR
Batterie à eau réversible
DF
Batterie eau glacée
DX
Batterie à détente directe
