6.6. RACCORDEMENT ÉLECTRIQUE
La gamme des récupérateurs CAD-COMPACT ECOWATT est fournie sans contrôle de fonctionnement intégré dans l'ap-
pareil. Les composants électriques inclus dans l'appareil (ventilateurs, servomoteur by-pass, pressostats de fi ltres et
sondes de température) sont fournis câblés à l'armoire électrique situé sur un côté du récupérateur.
Pour accéder au bornier électrique et faciliter le raccordement électrique des accessoires, il est conseillé de retirer la
plaque de connexion dans l'ordre suivant :

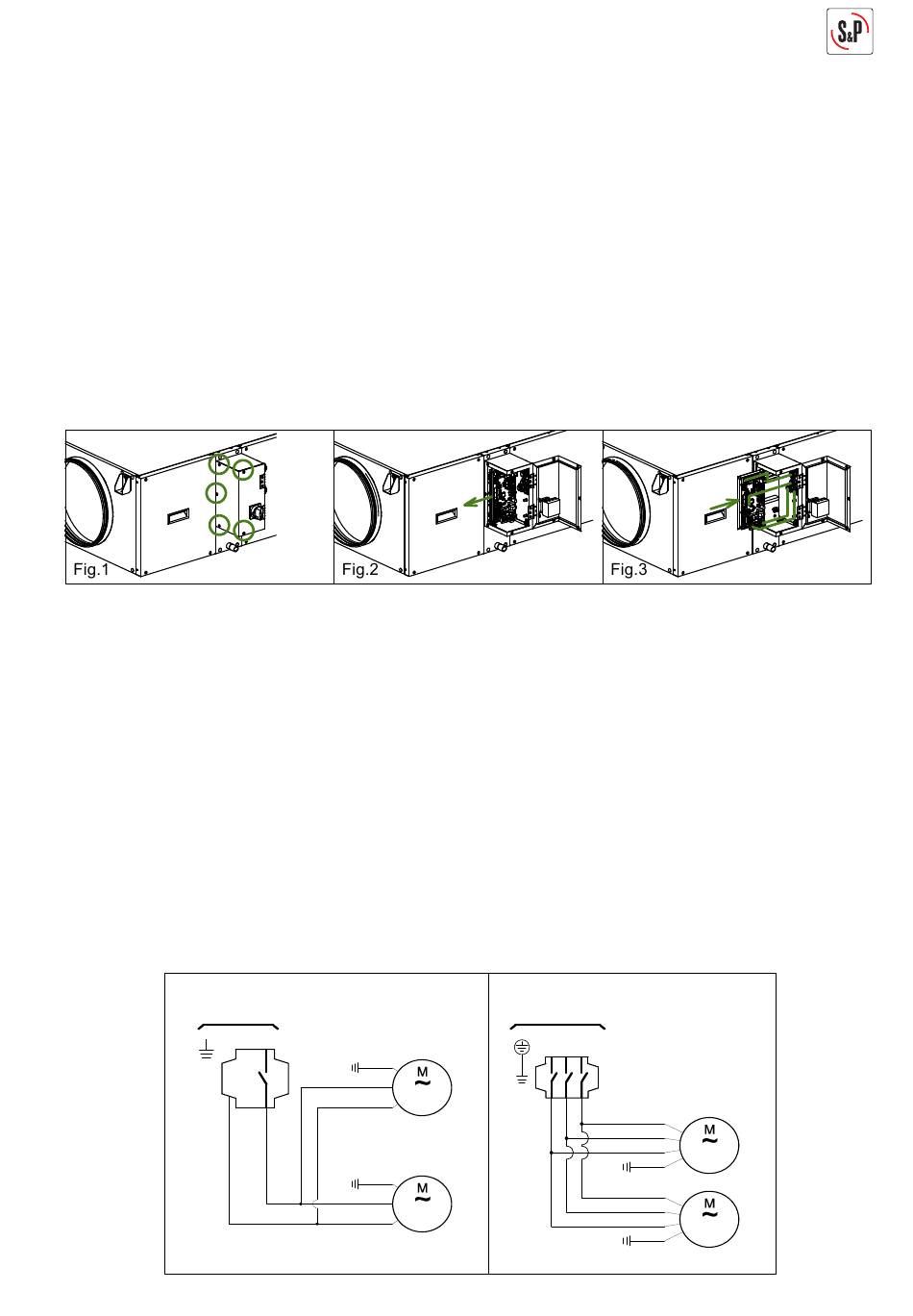

1. Dévisser les 5 vis réparties autour du couvercle de l'armoire électrique (Fig.1).
2. Ouvrir le couvercle et tirer latéralement la plaque métallique sur laquelle se trouvent les bornes électriques, jusqu'à
ce qu'elle soit à l'extérieur de l'armoire (Fig.2).
3. L'armoire électrique comporte un raccord PG pour le câble d'alimentation. En outre, un sachet fourni à l'intérieur
de l'unité contient 3 autres presse-étoupes qui peuvent être utilisés pour faire passer le câblage de contrôle vers les
accessoires de contrôle ou le panneau de contrôle du bâtiment. Faire passer le câblage nécessaire par les presse-
étoupes.
4. Effectuer le raccordement électrique de la carte de contrôle et la réinsérer à l'intérieur de l'armoire électrique en la
faisant glisser le long des guides (Fig.3).
Il est recommandé de limiter la longueur des câbles de commande afi n de réduire les éventuels effets de l'environne-
ment sur les signaux de commande.
Pour éviter les interférences susceptibles d'affecter le fonctionnement de l'unité, il est recommandé d'éloigner le
câblage des autres lignes électriques, moteurs, compresseurs frigorifi ques, variateurs de fréquence ou similaires.
Cet équipement est conforme à la Réglementation Compatibilité Electromagnétique qui lui est applicable.
L'utilisation de câbles blindés est recommandée, bien que dans des environnements à haut niveau de perturbations
électromagnétiques, il peut s'avérer nécessaire de blinder le câblage à l'aide d'un tube métallique.
6.6.1. Schémas de câblage
Les ventilateurs équipant les récupérateurs CAD-COMPACT 500 à 3200 sont du type plug-fan avec moteurs EC
alimentés en 230V, tandis que le modèle CAD-COMPACT 4500 est équipé de ventilateurs à moteur EC alimenté
en triphasé. Le câblage électrique se réalise en deux phases: l'alimentation électrique des ventilateurs et celle
du boitier de commande.
Alimentation électrique des ventilateurs
Les deux ventilateurs sont câblés à l'interrupteur marche/arrêt situé sur le couvercle du boitier de commande.
Pour alimenter les ventilateurs, raccorder la ligne aux bornes de l'interrupteur.
MODÈLES CAD-COMPACT 500 À 3200
ALIMENTATION
ÉLECTRIQUE
230/I/50-60Hz
GND
L1
T1
N
GND
BLEU
SUPPLY
N
MARRON
FAN
GND
BLEU
EXTRACT
MARRON
FAN
MODÈLE CAD-COMPACT 4500
ALIMENTATION
ÉLECTRIQUE
400/3/50-60Hz
L1 L2 L3
MARRON
NOIR
GRIS
GND
MARRON
NOIR
GRIS
GND
SUPPLY
FAN
EXTRACT
FAN
