RINO-I
Guía rápida de instalación y programación
Esta guía rápida es un resumen del manual de instalación completo. Dicho manual contiene advertencias de
seguridad y otras explicaciones que deben ser tenidas en cuenta. Puede descargar el manual de instalación en
AVISO
el apartado "Descargas" de la web de Erreka:
http://www.erreka-automation.com

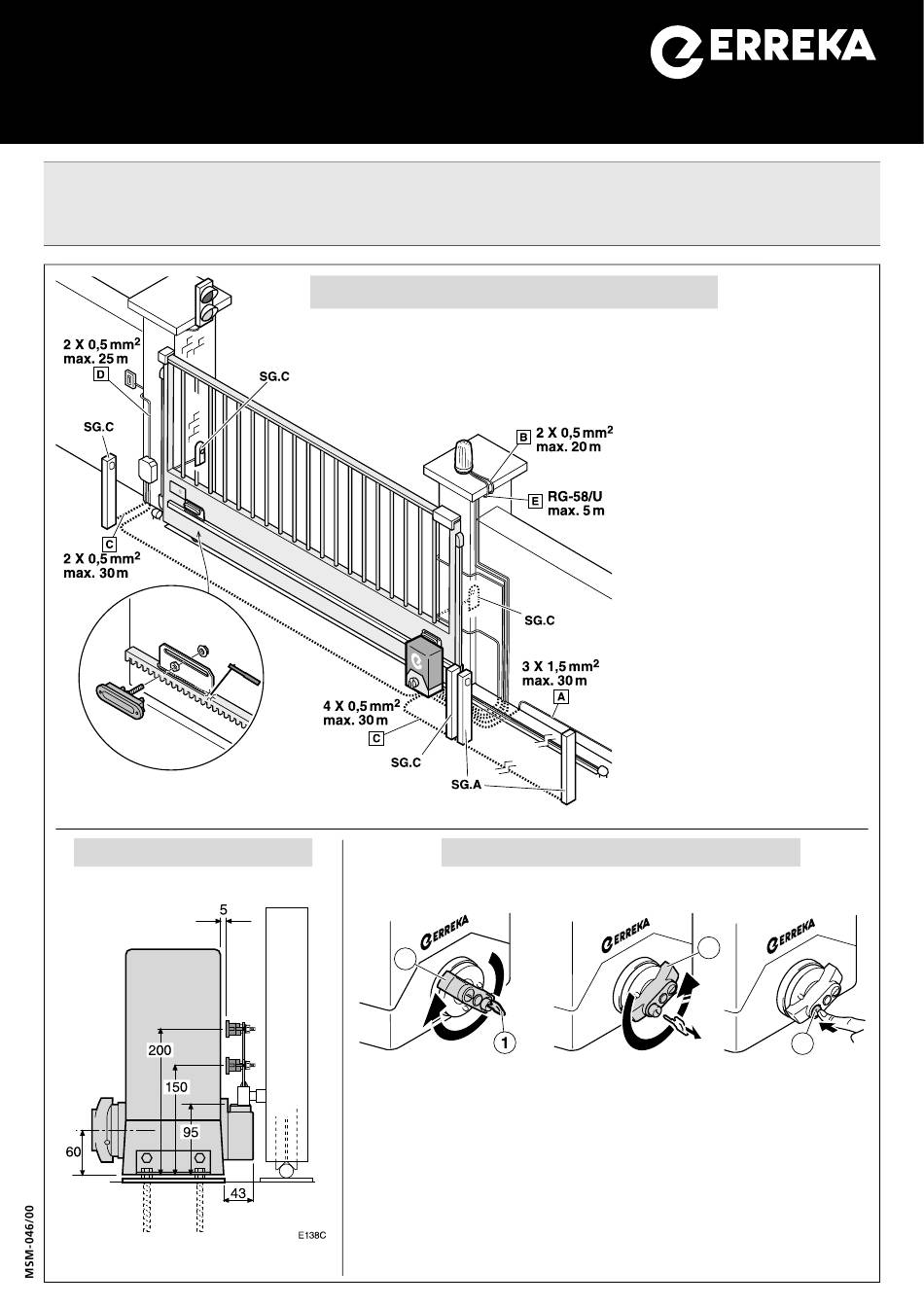

Cotas de montaje (mm)
Elementos de la instalación completa
Desbloqueo
2
D138A
Desbloqueo para
accionamiento manual:
• Introduzca la llave (1) y
gírela sin forzarla, en
sentido horario.
• Gire la maneta (2) 270º
en
sentido
horario
hasta
el
tope,
sin
forzarla.
Cableado eléctrico
A:
Alimentación general
B/E: Lámpara destellante con
antena
C:
Fotocélulas (Tx / Rx)
D:
Pulsador/ llave de pared
Fotocélulas
SG.A: fotocélula de apertura,
habilitar: C410
habilitar testeo: C411
SG.C: fotocélula de cierre,
habilitar: C510
habilitar testeo: C511
habilitar con inhibicion
apertura: C520
habilitar testeo con
inhibicion apertura: C521
E274D
Desbloqueo
Bloqueo
2
Bloqueo para accionamiento
motorizado:
• Gire la maneta (2) 270º en sentido anti-
horario, sin forzarla.
• Gire la llave (1) en sentido anti-horario y
extráigala.
• Empuje el bombillo (3) hacia adentro y
mueva a mano la puerta para enclavarla en
el mecanismo de accionamiento.
Español
3
D138B
1
