2.

INTRODUCTION

Ce manuel d'entretien contient des
descriptions détaillées de toutes les
procédures de réparation et d'entretien
spécifiques à cette série d'outils électriques.
Il existe des manuels distincts pour les
procédures d'entretien des pièces et
assemblages normalisés qui sont installés
dans plusieurs modèles d'outils électriques
STIHL.
Il est fait référence à ces manuels
dans les chapitres appropriés de ce
manuel.
Comme le concept de conception des
modèles de tronçonneuses 024 et 026 est
presque identique, les descriptions et les
procédures d'entretien s'appliquent
généralement aux deux. Les différences sont
décrites en détail.
Les procédures d'entretien du
carburateur sont décrites dans le manuel
"Carburateurs".
Vous devez utiliser les listes de pièces
illustrées lors des travaux de réparation. Ils
montrent les positions d'installation des
différents composants et assemblages.
Reportez-vous à la dernière édition de la
liste des pièces concernées pour vérifier les
références des pièces de rechange nécessaires.
Les listes de pièces sur microfiches et sur
CD-ROM sont toujours plus à jour que les
listes imprimées.
Un défaut sur la machine peut avoir plusieurs
causes. Pour vous aider à localiser le défaut,
consultez les tableaux de dépannage de tous
les ensembles dans le manuel "Réparations
standard, dépannage".
Reportez-vous aux bulletins "Informations
techniques" pour les modifications
techniques introduites depuis la publication
de ce manuel d'entretien. Des bulletins
d'information technique complètent également
la liste des pièces jusqu'à ce qu'une édition
révisée soit publiée.
2
Les outils d'entretien spéciaux
mentionnés dans les descriptions sont
répertoriés dans le dernier chapitre de ce
manuel.
Utilisez les numéros de pièce pour identifier
les outils dans le manuel "Outils spéciaux
STIHL".
Le manuel répertorie tous les outils
d'entretien spéciaux actuellement disponibles
auprès de STIHL.
Des symboles sont inclus dans le texte et
les images pour plus de clarté.
Les significations sont les suivantes :
Dans les descriptifs :
• = Action à entreprendre en tant que
montré dans l'illustration (au-
dessus du texte)
- = Action à entreprendre qui n'est
pas indiquée dans l'illustration
(au-dessus du texte)
Dans les illustrations :
= pointeur
= Sens du mouvement
Les manuels d'entretien et tous les bulletins
d'information technique décrivant les
modifications techniques sont destinés
exclusivement à l'usage des concessionnaires
d'entretien STIHL. Elles ne doivent pas être
transmises à des tiers.

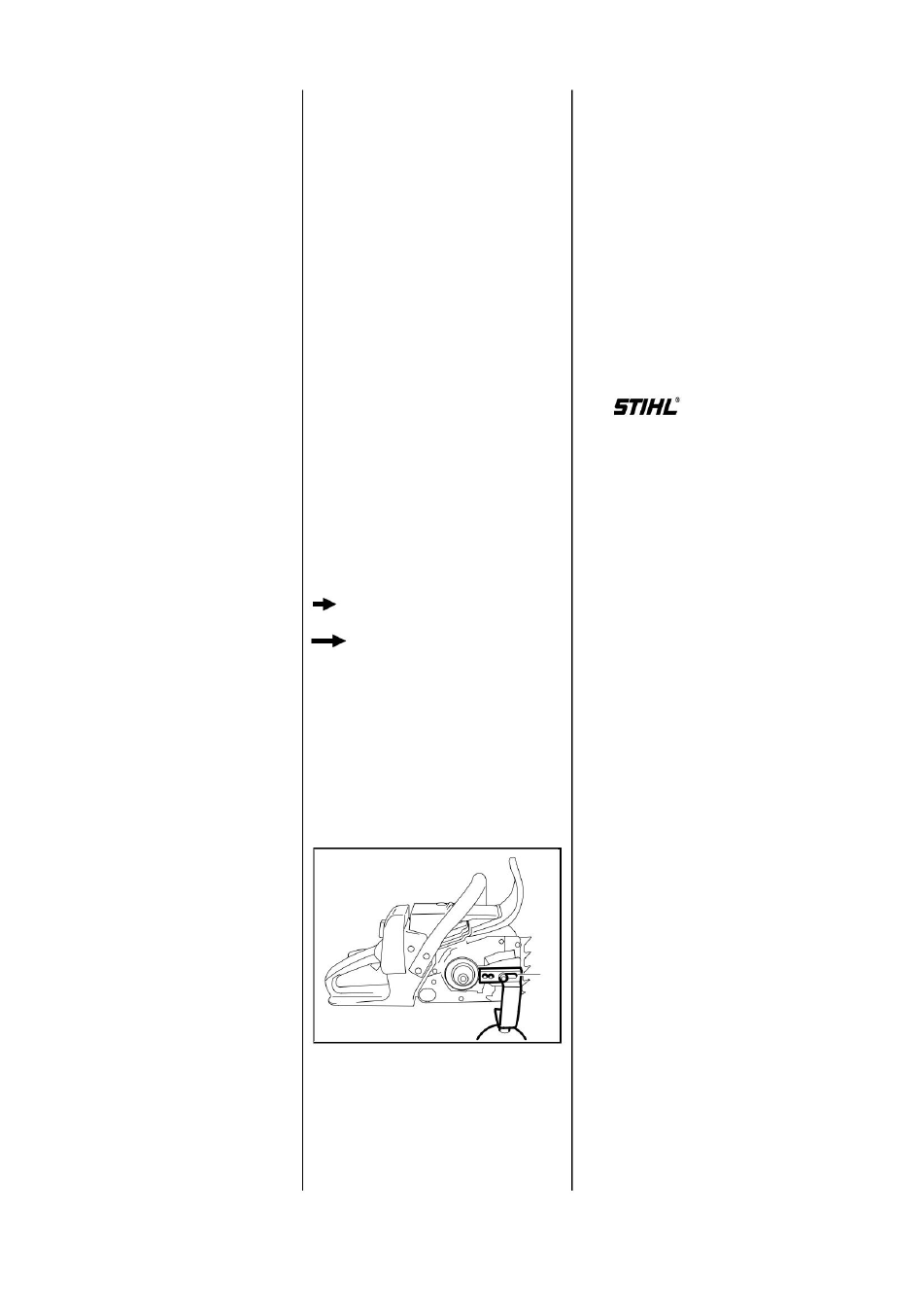

L'entretien et les réparations sont
considérablement facilités si la machine est
montée sur un support de montage (1) 5910
890 3100.
Retirez le couvercle du pignon de chaîne et
fixez la machine au support de montage avec
les écrous du couvercle du pignon. Machines
équipées d'un système de tension de chaîne
rapide et sécurisées avec un écrou et une
rondelle M8.
L'unité complète peut alors être pivotée
dans la meilleure position pour la réparation
en cours. Cela laisse les deux mains libres.
Utilisez toujours des pièces de
rechange d'origine STIHL.
Ils peuvent être identifiés par le numéro
de pièce STIHL, le logo et le symbole
de pièces STIHL. Le symbole peut
apparaître seul sur
les petites pièces.
1
024, 026
