FlexView FMA90
5.2.9
Raccordement du capteur
A
-
Y
13

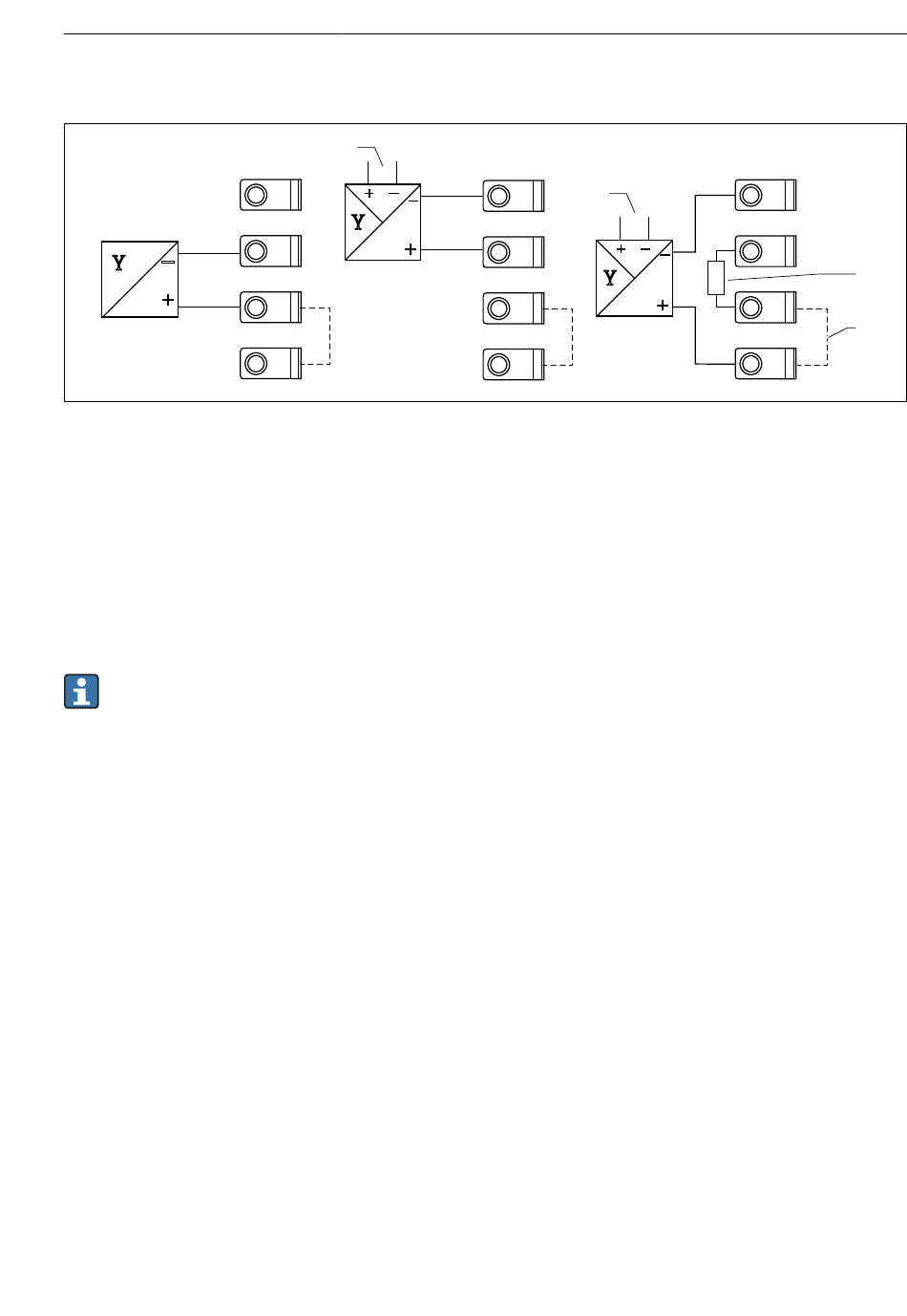

Exemples de raccordement : capteur 2 fils et 4 fils sur entrée courant 4 à 20 mA ou HART
A
Capteur 2 fils passif (alimentation de transmetteur activée), p. ex. FMR10B, FMR20B, FMR30B,
FMX11, FMX21
B
Capteur 4 fils actif, 4 à 20 mA
C
Capteur 4 fils actif, HART (alimentation de transmetteur désactivée)
1
Alimentation électrique externe
2
Résistance de communication HART externe
3
Bornes 13 et 13 pontées en interne
Respecter le manuel de mise en service correspondant lors du raccordement d' u n capteur.
Endress+Hauser
1
11
-
-
Y
12
13
13
B
1
11
12
Y
13
13
Raccordement électrique
C
11
-
12
-
13
13
2
3
A0056613
23
