Raccordement électrique
5
Accès au compartiment de raccordement du boîtier de terrain en polycarbonate
Entrées de câble du boîtier de terrain en polycarbonate
Ouvertures prédécoupées sur le fond du boîtier pour les entrées de câble suivantes :
• M16x1,5 (4 ouvertures)
• M20x1,5 (2 ouvertures)
• M25x1,5 (2 ouvertures)
Découper les ouvertures nécessaires à l' a ide d' u n outil approprié.
5.2.4
Compartiment de raccordement du boîtier de terrain en aluminium
Accès au compartiment de raccordement
Outil requis : Torx T8 ou tournevis plat
5
6

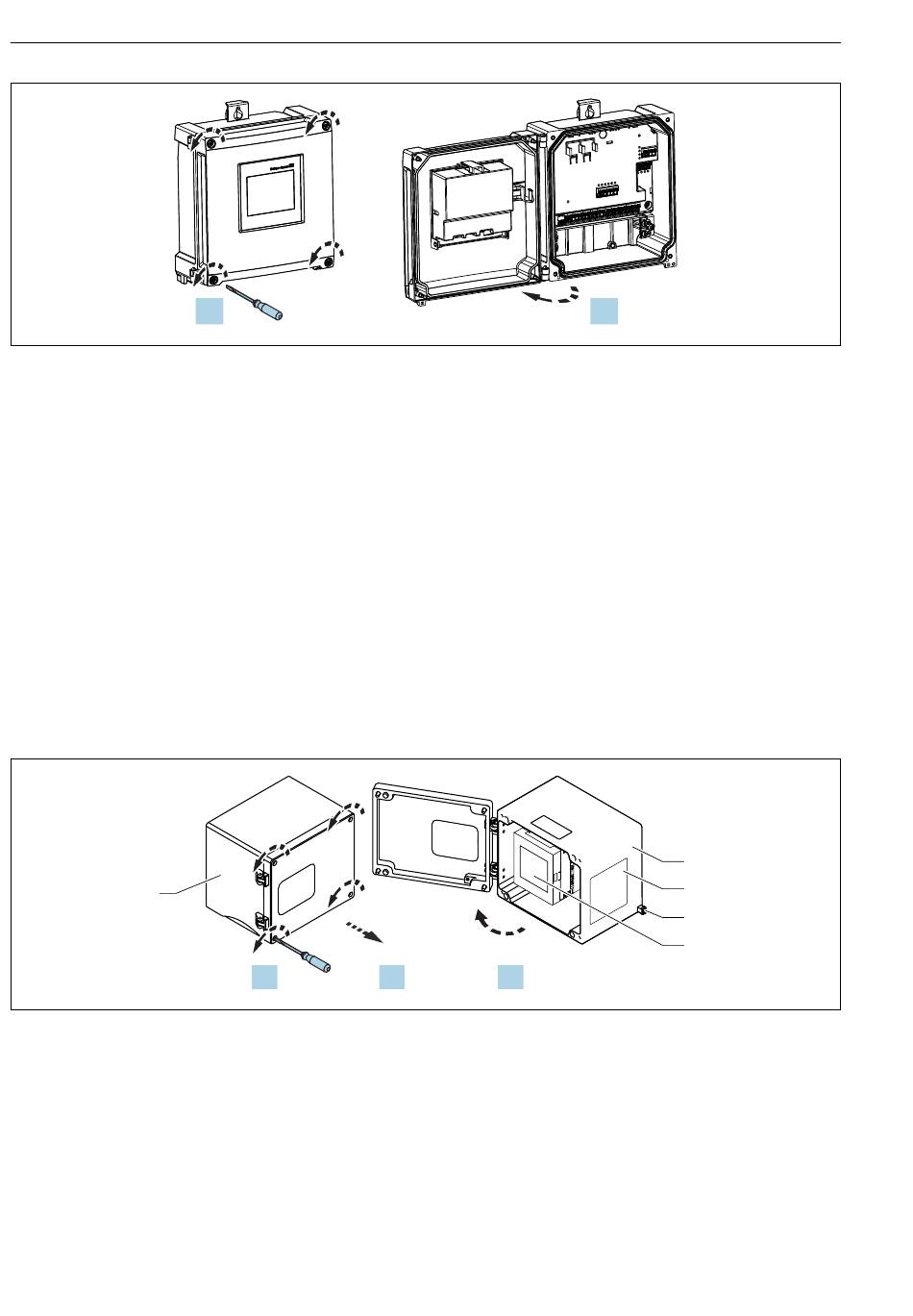

Accès au compartiment de raccordement du boîtier de terrain en aluminium
1
Boîtier de terrain en aluminium, ouvert
2
Plaque signalétique
3
Borne pour la terre de protection
4
Appareil FMA90 pour montage sur rail DIN
5
Boîtier de terrain en aluminium, fermé
14
1.
1.
2.
3.
FlexView FMA90
2.
d
D-7
Ma
96
1
P ro
Or
de
r.-
Se
1
Ta
>
Xa
xx
=
X
2
t./
Da
X
=
3
4
Endress+Hauser
A0053259
A0053240
