Pour toutes les connexions sur l' a ppareil de terrain et pour les connexions d' a limentation et de
relais dans le cas de l' a ppareil encastrable et de l' a ppareil pour rail DIN :
• Section de câble : 0,2 ... 2,5 mm
• Section avec extrémité préconfectionnée : 0,25 ... 2,5 mm
• Longueur de dénudage : 10 mm (0,39 in)
Pour les connexions d' e ntrée numérique, de collecteur ouvert et d' e ntrée/sortie analogique
dans le cas de l' a ppareil encastrable et de l' a ppareil pour rail DIN :
• Section de conducteur : 0,2 ... 1,5 mm
• Section avec extrémité préconfectionnée (hors bague / avec bague) :
0,25 ... 1 mm
2
(24 ... 16 AWG)/ 0,25 ... 0,75 mm
• Longueur de dénudage : 10 mm (0,39 in)
5.1.3
Bornes de raccordement
L' a ppareil est équipé de bornes enfichables. Des âmes rigides ou des âmes flexibles avec
extrémités préconfectionnées peuvent être introduites directement dans la borne sans utiliser
le levier, et créer automatiquement un contact.
5.2
Raccordement de l'appareil
5.2.1
Appareil pour montage sur rail DIN

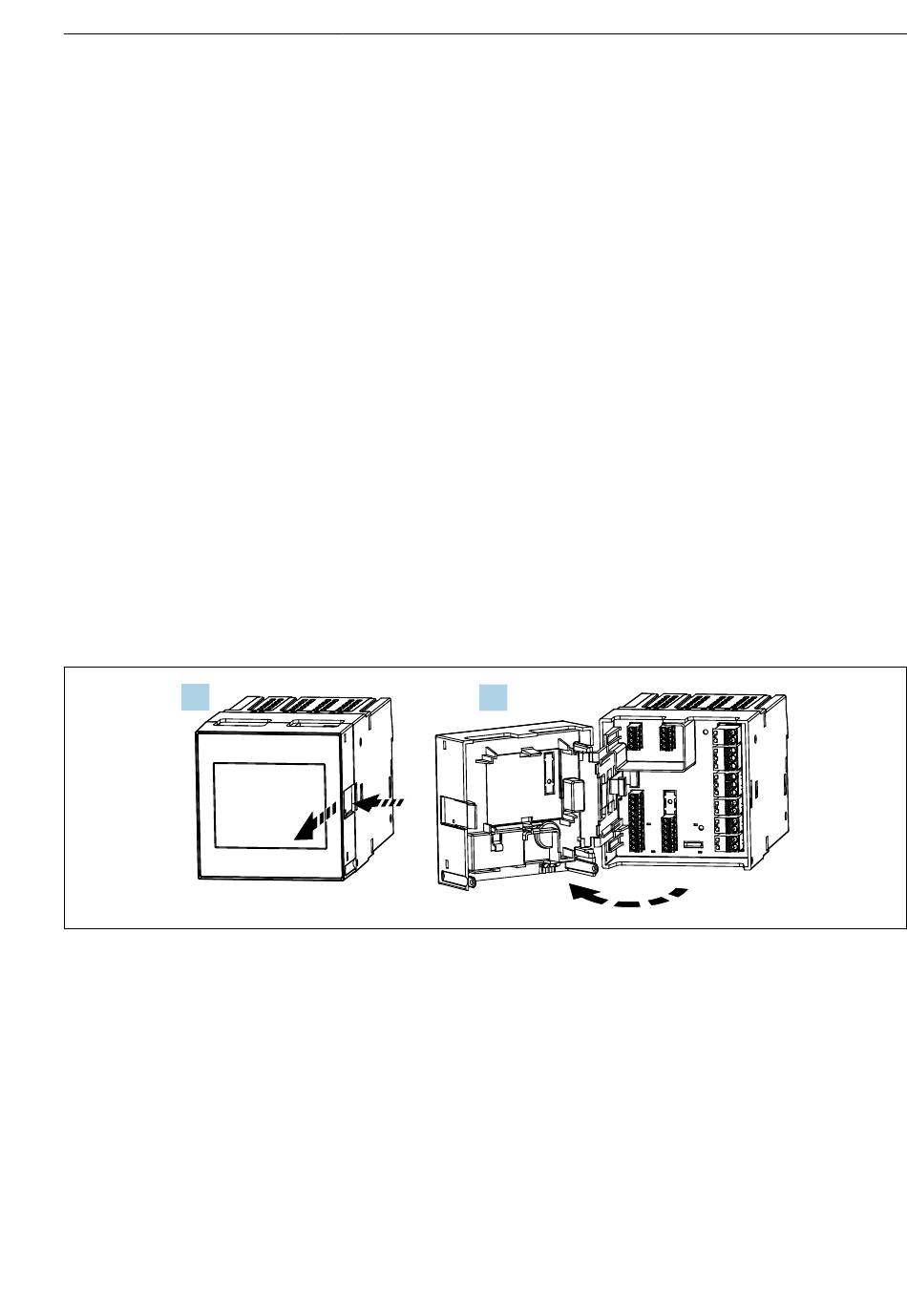

Accès aux bornes
1.
5.2.2
Appareil encastrable
Accès aux bornes
Les bornes sont librement accessibles à l' a rrière de l' a ppareil.
5.2.3
Compartiment de raccordement du boîtier de terrain en polycarbonate
Accès au compartiment de raccordement
Outil requis : Torx T8 ou tournevis plat
Endress+Hauser
2
(26 ... 14 AWG)
2
(26 ... 16 AWG)
2
(24 ... 16 AWG)
2.
Raccordement électrique
2
(24 ... 14 AWG)
A0051654
13
