FlexView FMA90
6.2.1

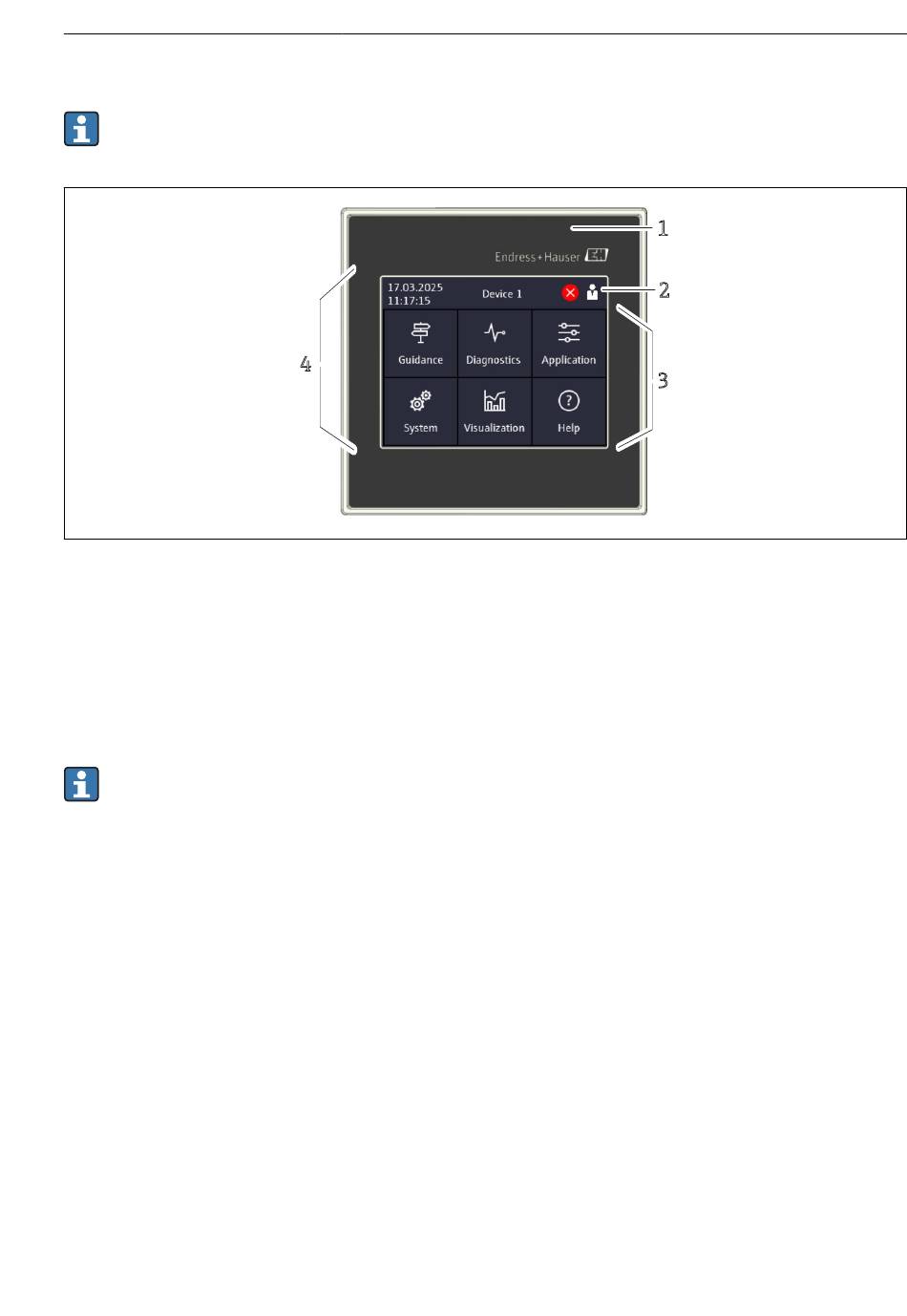

Éléments à l'avant de l'appareil avec afficheur tactile
La version de l' a ppareil sans afficheur comporte 3 LED : DS (état de l' a ppareil), NS (état
du réseau) et état WLAN en bas à gauche à la place de l' a fficheur
1
Avant de l' a ppareil
2
En-tête : date/heure, nom de repère, informations de diagnostic, menu d' a ccès rapide (connexion/
déconnexion, langue)
3
Tuiles de fonction pour l' a ffichage et la configuration tactile
4
Afficheur tactile
6.2.2
Diodes électroluminescentes (LED)
Les LED sont uniquement visibles avec la version pour rail DIN sans afficheur tactile.
DS (état de l'appareil) : LED pour l'état de fonctionnement
• Allumée en vert
Fonctionnement normal ; aucun défaut détecté.
• Clignote en rouge
Présence d' u n avertissement. Les détails sont enregistrés dans la liste de diagnostic.
• Allumée en rouge
Présence d' u ne alarme. Les détails sont enregistrés dans la liste de diagnostic.
• Off
Pas de tension d' a limentation.
NS (état du réseau) : LED pour PROFINET ou Ethernet/IP
• Allumée en rouge
Communication active
• Allumée en vert
Connexion établie, aucune communication active
• Off
Pas de connexion
Endress+Hauser
4
Options de configuration
1
2
3
A0052679
33
