Module de périphérie TOR de sécurité
7.5 Application 3 : Mode de sécurité SIL3/Cat.4
Figure 7-15
Il est également possible de connecter deux capteurs par deux voies de manière antivalente
(voir également le schéma de câblage pour l'application 2.3 : connexion antivalente par 2
voies de deux capteurs à une voie). La même valeur de processus est saisie par des
capteurs séparés mécaniquement.
Pour atteindre SIL3/Cat.4 avec ce câblage, vous devez utiliser un capteur de la catégorie
correspondante.
Paramètres configurables pour l'application 3.2
Pour l'entrée correspondante, réglez le paramètre "Exploitation du capteur" sur "Exploitation
1de2" et le paramètre "Type de branchement capteur" sur "antivalent à 2 voies". Activez le
paramètre "Test de court-circuit".
74

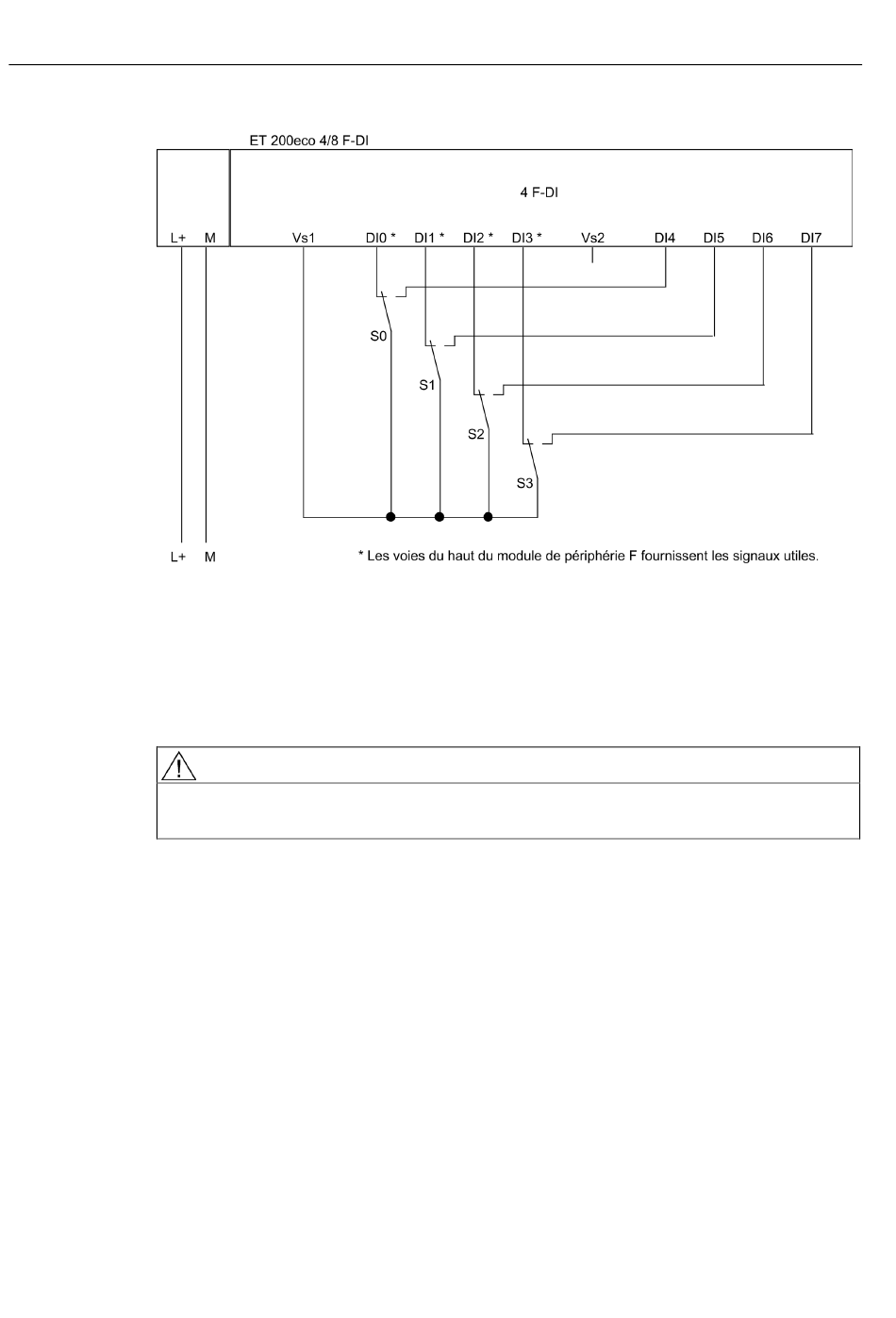

Schéma de câblage ET 200eco 4/8 F-DI – connexion antivalente par 2 voies d'un
capteur antivalent, alimentation interne
ATTENTION
Périphérie décentralisée ET 200eco - Module de périphérie de sécurité
Instructions de service, 7/2013, A5E00297495-03
