Montage
3.3.2 Montage sur sonde (CPY7-*1)
1
2
3
4
5
6

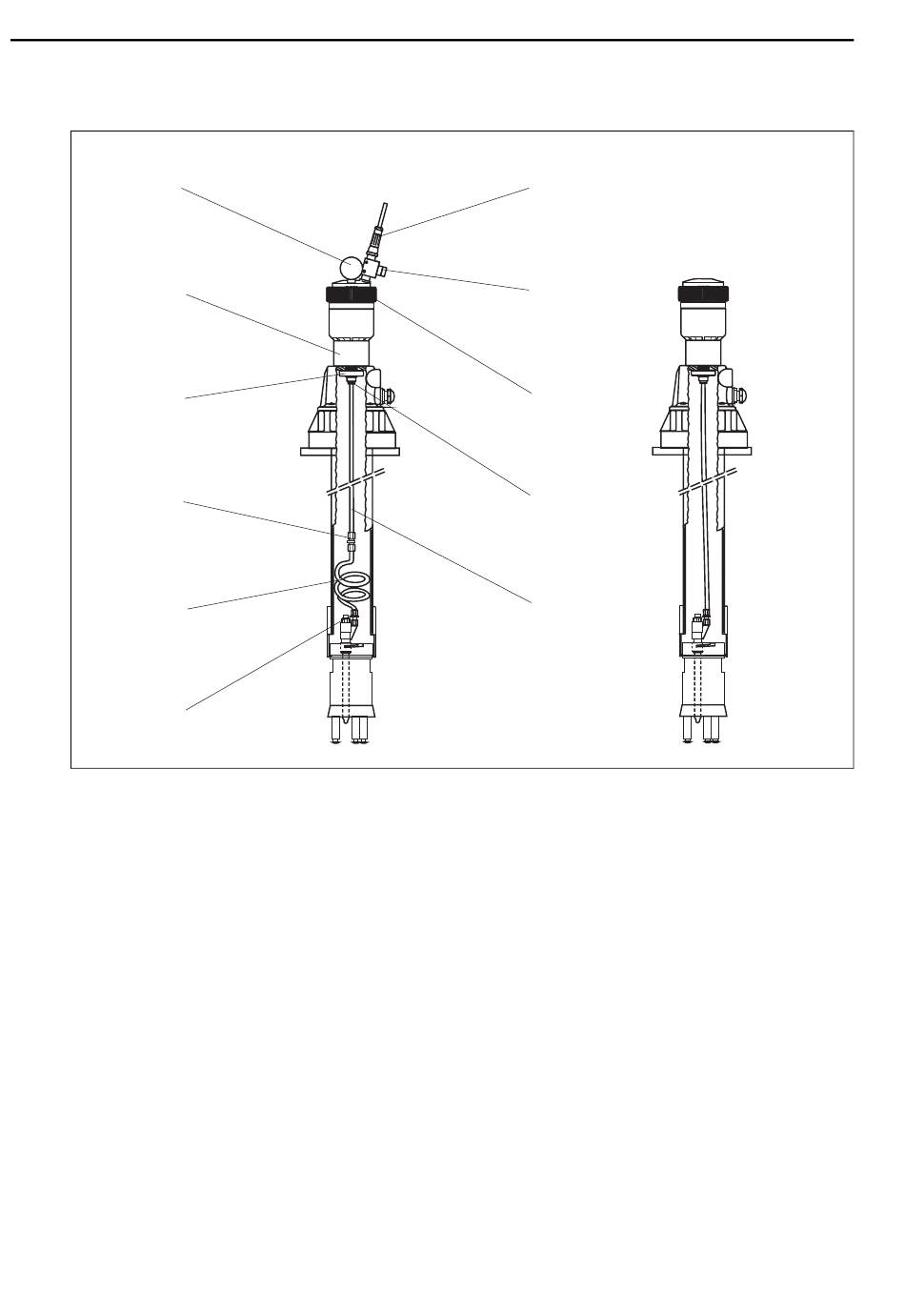

Fig. 2 : Montage en tête de sonde Dipfit CPA111
1
Manomètre (accessoire)
2
Tube d'écartement
3
Ecrou de fixation
4
Raccord de tuyau
5
Tuyau spiralé
3. 4 Contrôle de montage
• Une fois le montage terminé, contrôlez que tous les raccords sont correctement fixés et
vérifiez leur étanchéité.
• Assurez-vous que les tuyaux ne peuvent pas être retirés sans effort.
• Vérifiez que les tuyaux ne sont pas endommagés.
6
CPY7-B1/C1
6
7
8
9
10
CPY7-A1
6
7
8
9
10
Raccord de tuyau avec clapet anti-retour
Vanne manuelle
Ecrou-raccord
Raccord de tuyau
Tuyau semi-rigide
CPY7
