TI00132R/14/FR/15.21
71541896
2021-07-14
Products
Information technique

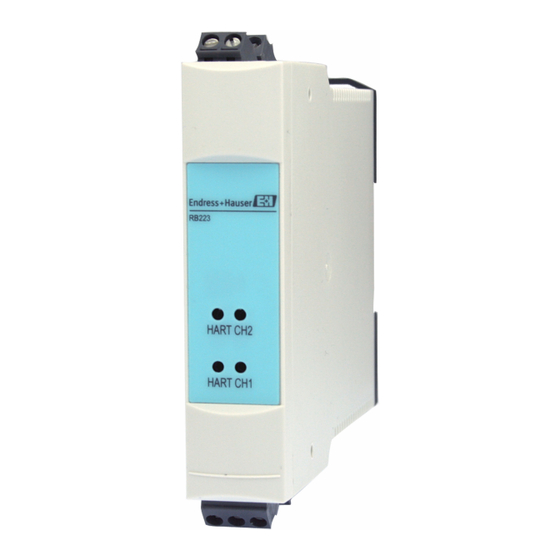

RB223
Barrière passive à une ou deux voies
Barrière alimentée par la boucle pour une
séparation sûre des circuits de signal 4 à 20 mA
standard
Domaine d'application
Séparation des signaux actifs 0/4 ... 20 mA provenant des transmetteurs, vannes et
actionneurs
Principaux avantages
• Boîtier compact juxtaposé
• Version compacte à 1 voie et 2 voies
• Aucune alimentation électrique nécessaire
• Agréments Ex internationaux : ATEX, FM, CSA
• Peut être utilisé jusqu' à SIL3
• Transmission HART® bidirectionnelle
• Connecteurs de communication pour HART® + résistance HART® intégrée pour
configuration du capteur
Solutions
Services
Publicité
Table des Matières
Manuels Connexes pour Endress+Hauser RB223
Sommaire des Matières pour Endress+Hauser RB223
- Page 1 Solutions Services TI00132R/14/FR/15.21 71541896 2021-07-14 Information technique RB223 Barrière passive à une ou deux voies Barrière alimentée par la boucle pour une séparation sûre des circuits de signal 4 à 20 mA standard Domaine d'application Séparation des signaux actifs 0/4 … 20 mA provenant des transmetteurs, vannes et...
-
Page 2: Table Des Matières
RB223 Sommaire Principe de fonctionnement et construction du Documentation complémentaire ....système ........ -
Page 3: Principe De Fonctionnement Et Construction Du
RB223-**B A0024952 RB223-**A Ex vers non Ex : capteur 4 fils actif (p. ex. Promag 50) -> RB223 -> entrée courant passive (p. ex. RIA15) RB223-**B Non Ex vers Ex : capteur 2 fils passif (p. ex. TMT162) -> RB223 -> entrée courant active (p. ex. -
Page 4: Sortie
> 1,5 kV AC entre les voies Alimentation électrique Raccordement électrique, affectation des bornes 232 Ω HART 232 Ω HART A0046464 1 Raccordement RB223-**A, Ex -> non Ex, 2 voies 232 Ω HART A0046465 2 Raccordement RB223-**A, Ex -> non Ex, 1 voie Endress+Hauser... -
Page 5: Tension D'alimentation
330 Ω 232 Ω HART 330 Ω 232 Ω HART A0046466 3 Raccordement RB223-**B, non Ex -> Ex, 2 voies 232 Ω 330 Ω HART A0046467 4 Raccordement RB223-**B, non Ex -> Ex, 1 voies Tension d'alimentation L' a ppareil est alimenté par la boucle de courant 0/4 … 20 mA standard Courant de démarrage... -
Page 6: Mode De Transmission
RB223 Dérive de température ≤ ± 0,01 %/10 K (0,0056 %/10 °F) Ondulation résiduelle à la sortie < 30 mV pour courant de boucle 20 mA et charge 600 Ω Mode de transmission Protocole HART® Transmission bidirectionnelle possible Réponse à un échelon Temps de stabilisation (10 …... -
Page 7: Construction Mécanique
Dimensions en mm (in) Boîtier pour rail DIN selon IEC 60715 TH35 : 22.5 (0.886) (4.41) A0046499 5 Dimensions du RB223 Env. 150 g (5,29 oz) Poids Boîtier : plastique PC, UL 940 Matériaux Interface utilisateur Configuration à distance •... -
Page 8: Accessoires
: p. ex. état, documentation spécifique, pièces de rechange. L' a pplication contient déjà les données de l' a ppareil Endress+Hauser. Le suivi et la mise à jour des données sont également assurés par Endress+Hauser. -
Page 9: Documentation Complémentaire
• W@M Device Viewer (www.endress.com/deviceviewer) : entrer le numéro de série figurant sur la plaque signalétique • Endress+Hauser Operations App : entrer le numéro de série figurant sur la plaque signalétique ou scanner le code matriciel 2D (code QR) de la plaque signalétique Prise en main rapide Instructions condensées (KA) - Page 12 *71541896* 71541896 www.addresses.endress.com...
