Endress+Hauser CPY7 Manuel De Mise En Service
Table des Matières
Table des Matières
Manuels Connexes pour Endress+Hauser CPY7
Sommaire des Matières pour Endress+Hauser CPY7

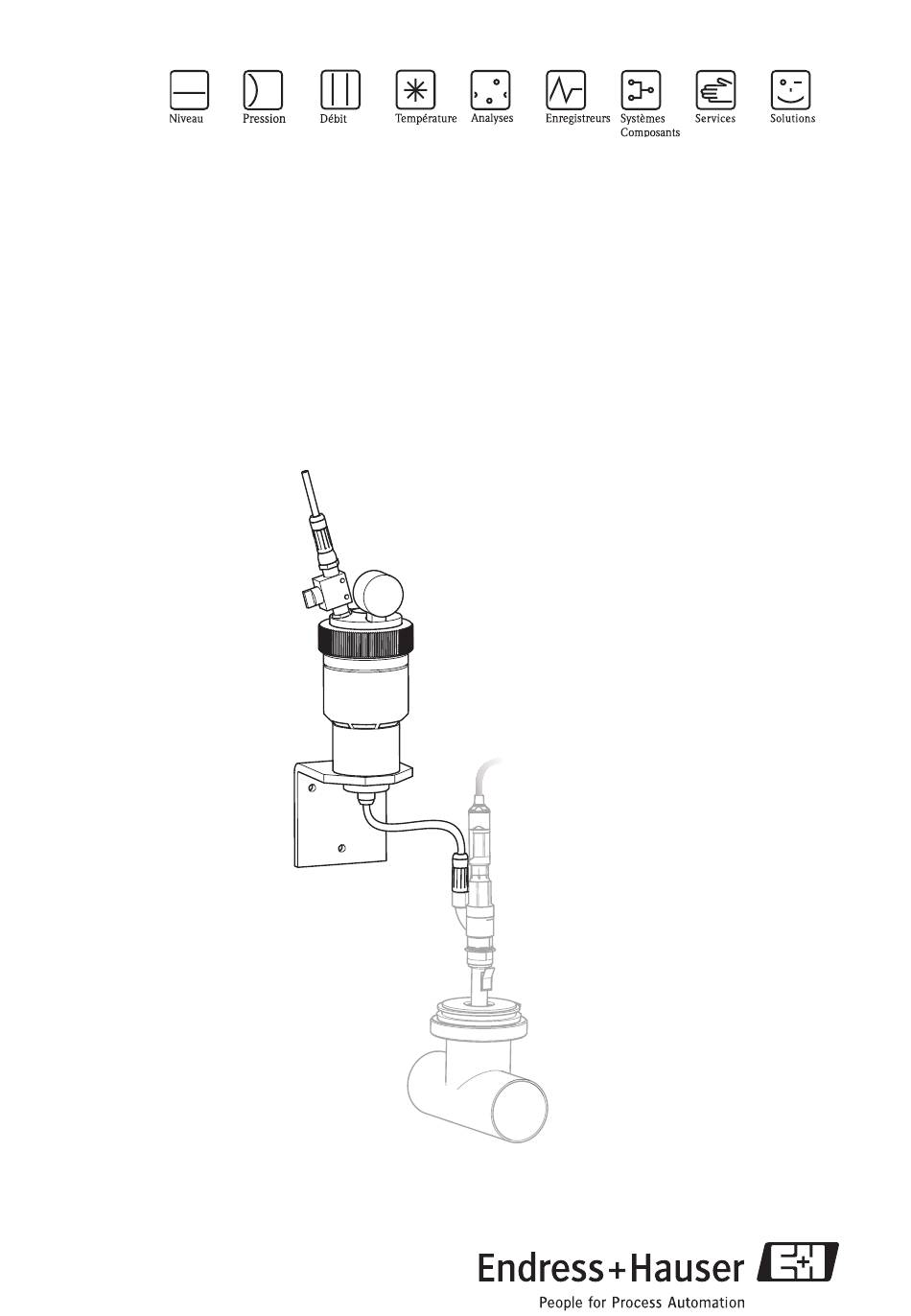

- Page 1 Manuel de mise en service CPY7 Réservoir d'électrolyte BA128C/14/fr/12.05 51510464...
-
Page 2: Table Des Matières
Mise en service ... . . 7 4. 1 Remplissage de l'électrolyte (CPY7-B) ..7 4. 2 Purge ......8 4. -
Page 3: Conseils De Sécurité
• Les réparations qui ne sont pas décrites dans le présent manuel doivent être effectuées exclusivement par le fabricant ou le service d'assistance technique d'Endress+Hauser. 1. 3 Sécurité de fonctionnement L'appareil a été construit et contrôlé dans les règles de l'art, il a quitté nos locaux dans un état technique parfait, conformément aux directives et aux normes européennes de technique et de... -
Page 4: Identification
– 1 presse-étoupe PE 9 (CPY7-A0, CPY7-B0) – 2 raccords de tuyau avec clapet anti-retour (CPY7-B0, CPY7-B1) – 1 raccord pour pompe à air (CPY7-B0, CPY7-B1) – 1 tuyau spiralé à pression de 0,5 m (1,7 ft) (PA12W) (CPY7-B1) – 1 raccord de tuyau (CPY7-B1) Montage 3. -
Page 5: Instructions De Montage Dans Des Systèmes
Endress+Hauser. 3. 2 Instructions de montage dans des systèmes pressurisés • N'utilisez que la version résistante à la pression CPY7-B dans les systèmes pressurisés. • Ne dépassez jamais la pression max. admissible de 10 bar/145 psi à 30 °C/86 °F. -
Page 6: Montage Sur Sonde (Cpy-*1)
Montage CPY7 3.3.2 Montage sur sonde (CPY-*1) a0005480 Fig. 2 : Montage en tête de sonde Dipsys CPA111 Manomètre (accessoire) Raccord de tuyau avec clapet anti-retour Tube d'écartement Vanne manuelle Ecrou de fixation Ecrou-raccord Raccord de tuyau Raccord de tuyau Tuyau spiralé... -
Page 7: Mise En Service
CPY7 Mise en service Mise en service 4. 1 Remplissage de l'électrolyte (CPY7-B) a0005755 a0005756 a0005757 1. Etat de fonctionnement : 2. Arrivée d'air comprimé 3. Dévisser le raccord de fermer la vanne manuelle. fermée : vanne manuelle tuyau. fermée. -
Page 8: Purge
Mise en service CPY7 Remarque! Les étapes 1 à 4 ne s'appliquent pas à la version non pressurisée (CPY7-A). 4. 2 Purge " Attention! Après le remplissage d'électrolyte, il faut purger le tuyau d'électrolyte. Pour cela, portez des gants de protection ! Dévissez le raccord du tuyau d'électrolyte sur le capteur. -
Page 9: Maintenance
Danger! N'effectuez la maintenance du réservoir d'électrolyte que lorsqu'il est non pressurisé. Dépressurisation du réservoir (uniquement version CPY7-B) • Dans le cas d'un raccord de pompe à air : – Dévissez le raccord de la vanne sur le couvercle d'un tour (clé 19). -
Page 10: Caractéristiques Techniques
Limites de température de process 30 °C à 10 bar (86 °F à 145 psi) 60 °C (140 °F) sans pression Limites de pression de process 10 bar à 30 °C (145 psi à 86 °F), uniquement version CPY7-B* Endress+Hauser... -
Page 11: Construction Mécanique
CPY7 Caractéristiques techniques 7. 2 Construction mécanique Dimensions (toutes les versions) a0005471 Poids 0,450 kg (1 lbs) Volume utile 150 ml (5,1 fl.oz.) Matériaux Réservoir sous pression Polycarbonate Joints toriques EPDM Tuyau non pressurisé Silicone Tuyau semi-rigide Polyéthylène Tuyau spiralé... - Page 12 www.endress.com/worldwide BA128C/14/fr/12.05 Imprimé en France / FM+SGML 6.0...
