Information technique

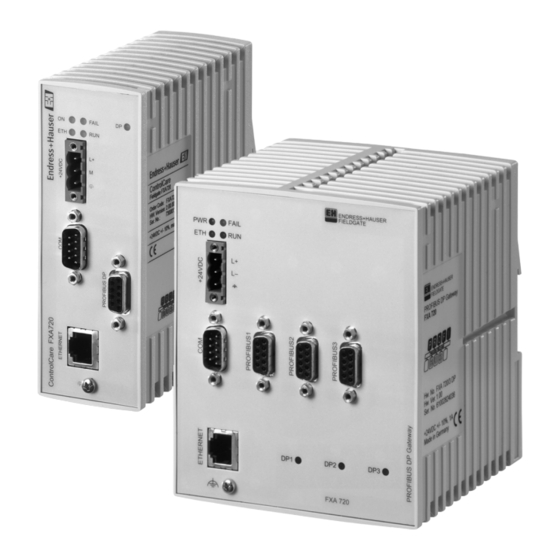

Fieldgate FXA720
Passerelle Ethernet avec serveur web intégré
pour la communication avec des appareils PROFIBUS
TI020S/14/fr/07.07
Application
Fieldgate FXA720 est une passerelle Ethernet/
PROFIBUS DP avec serveur web intégré. Elle peut être
équipée de un à trois ports PROFIBUS DP.
Fieldgate FXA720 est adaptée à un grand nombre
d'applications :
• Surveillance des stocks
• Surveillance à distance et diagnostic des appareils
• Point d'accès dans une architecture industrielle.
Pour la surveillance des stocks, la surveillance à distance
et le diagnostic des appareils, les données des appareils
raccordés peuvent être visualisées via le navigateur web :
les seuils peuvent être fixés par l'utilisateur. En mode
pass-through, la FXA720 se comporte comme une simple
interface PROFIBUS DP pour des systèmes hôtes du
niveau supérieur.
Principaux avantages
• Configuration rapide via le navigateur web
– Pas d'outil de configuration nécessaire
• Communication via Internet
– Accès dans le monde entier aux données des
capteurs
• Gestion des utilisateurs
– Accès limité à des personnes autorisées
• Serveur web intégré
– Valeurs disponibles sur n'importe quel navigateur
web
• Alarme et transfert des données d'événement
– E-mail sur l'état des appareils
• Données en format HTML et XML
– Intégration sans problème des données dans
MS Office, P View et FieldCare
• CommDTM disponible
– Intégration simple dans des logiciels conformes FDT,
par ex. FieldCare
• Surveillance via OPC
– Le serveur OPC peut être fourni.

Publicité

Table des Matières
loading

Manuels Connexes pour Endress+Hauser Fieldgate FXA720

Sommaire des Matières pour Endress+Hauser Fieldgate FXA720

  • Page 1 Fieldgate FXA720 est une passerelle Ethernet/ PROFIBUS DP avec serveur web intégré. Elle peut être équipée de un à trois ports PROFIBUS DP. Fieldgate FXA720 est adaptée à un grand nombre d'applications : • Surveillance des stocks • Surveillance à distance et diagnostic des appareils •...

  • Page 2: Principe De Fonctionnement Et Construction Du Système

    Principe de fonctionnement et construction du système Principe de fonctionnement Fieldgate FXA720 est une passerelle Ethernet/PROFIBUS avec serveur web intégré, qui peut être utilisée de la façon suivante : • comme interface dans une architecture contrôle commande basée sur PROFIBUS •...
  • Page 3 Dans cette application, Fieldgate est exploitée par le biais d’un navigateur Internet standard ou d’autres applications Web. Les appareils à surveiller ou à configurer sont raccordés à la Fieldgate FXA720 via les ports PROFIBUS. Les appareils PROFIBUS PA sont raccordés à un segment DP via un coupleur de segments.
  • Page 4 Fieldgate FXA720 Entrée Voie PROFIBUS DP Voies Une, deux ou trois ports PROFIBUS DP (RS-485), selon la version. Type de communication PROFIBUS DP/V1, maître de classe II Type du profil Profil 3.0 pour appareils PROFIBUS PA La liste réelle (live list) et les fonctions de scrutation ont été conçues pour fonctionner avec des appareils PROFIBUS PA.

  • Page 5: Port Ethernet

    Fieldgate FXA720 Sortie Port Ethernet Type de communication 10Base-T/100Base-TX Vitesse de transmission 10 Mbits/s et 100 Mbits/s avec reconnaissance automatique Connecteur Connecteur mâle RJ45 Type de câble Paire torsadée, câble catégorie 5. • Utilisez un câble croisé si la Fieldgate doit être raccordée directement à une carte Ethernet NIC.

  • Page 6: Conditions De Montage

    Fieldgate FXA720 Conditions de montage Installation Conseils de montage Emplacement : Armoire ou coffret d'extérieur, protégé du rayonnement direct du soleil. Montage : Rail DIN TS35 (EN 50022) Orientation : Verticale avec orifices d'aération vers le haut et vers le bas.

  • Page 7: Construction Mécanique

    Adresse standard 192.168.253.1, doit être modifiée lors de la mise en service. Configuration à distance Fieldgate FXA720 est équipée d'un driver devant être installé sur le PC avant de pouvoir établir une connexion avec le réseau PROFIBUS. Les exigences générales du software sont : Système d'exploitation :...

  • Page 8: Informations À Fournir À La Commande

    (en anglais) Certificats et agréments Sigle CE L'appareil est conforme aux exigences des directives CE. Endress+Hauser atteste qu'il a passé les tests avec succès en apposant le sigle CE. Conformité FCC Cet équipement a été testé et s'est révélé être en conformité avec les limites des appareils numériques de classe A conformément à...
