Micropilot FMR67B HART
Endress+Hauser

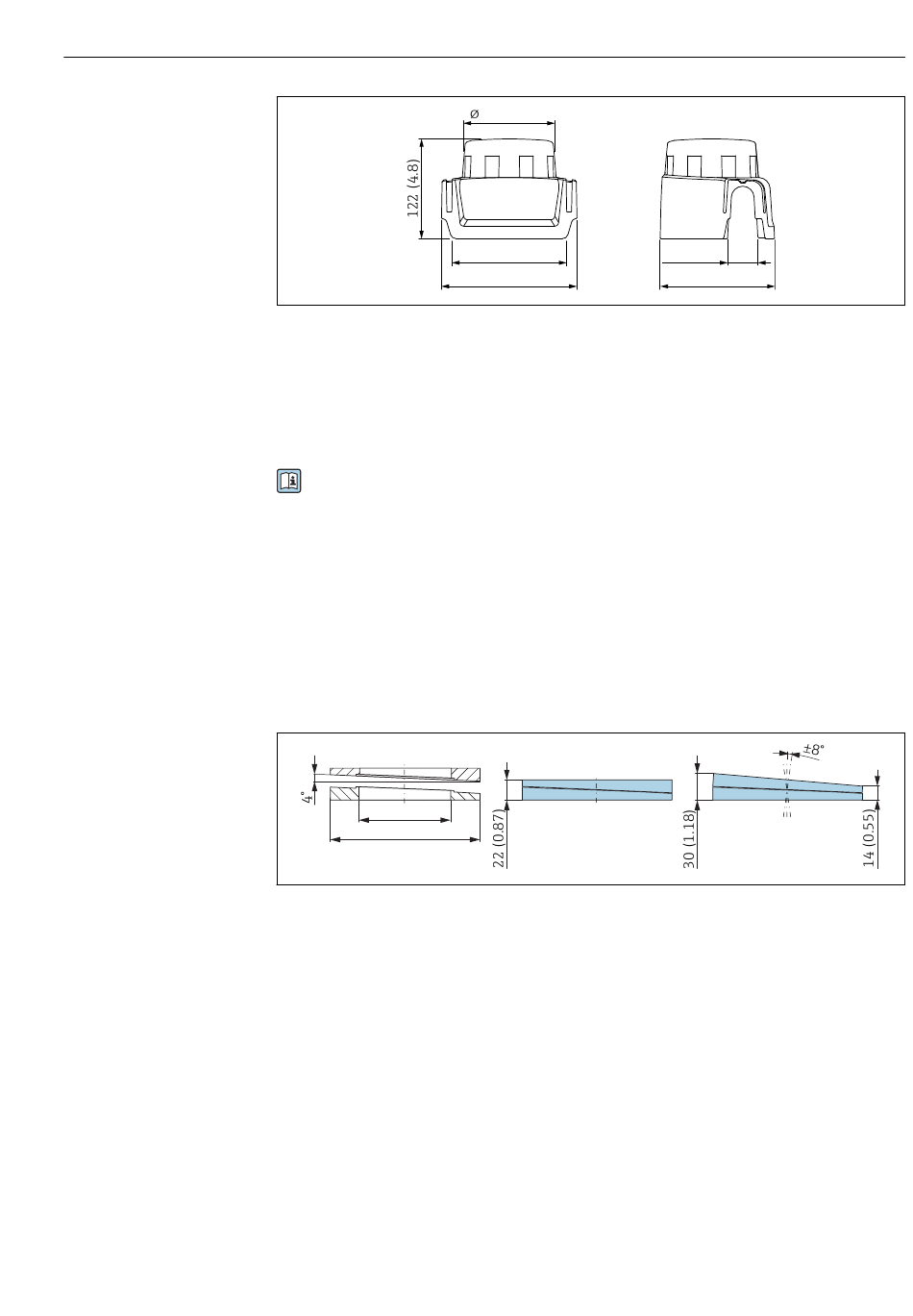

 30 Dimensions du capot de protection climatique, plastique, XW111. Unité de mesure mm (in)
Matériau
Plastique
Référence accessoire :
71438291
Documentation Spéciale SD02423F
14.3 Joint de bride biseauté
Le joint de bride biseauté est utilisé pour aligner le capteur par rapport à la surface du
produit. Il peut être commandé directement avec l' a ppareil via la structure de commande
"Accessoire fourni" ou individuellement via la référence de commande spécifique.
14.3.1 Joint, réglable, DN80
Le joint, réglable, DN80 est compatible avec les brides EN DN80 PN10/PN40
ø89 (3.5)
ø142 (5.59)
Caractéristiques techniques
• Matériau : EPDM
• Taille de vis recommandée : M14
• Longueur de vis recommandée : 100 mm (3,9 in)
• Pression de process : –0,1 ... 0,1 bar (–1,45 ... 1,45 psi)
• Température de process : –40 ... +80 °C (–40 ... +176 °F)
Informations à fournir à la commande
• Le joint de bride réglable peut être commandé conjointement avec l' a ppareil via la
structure de commande "Accessoire fourni".
• Référence de commande : 71074263
14.3.2 Joint, réglable, DN100
Le joint, réglable, DN100 est compatible avec les brides EN DN100 PN10/PN16
115 (4.53)
140 (5.51)
165 (6.5)
Accessoires
32 (1.26)
140 (5.51)
A0038280
A0046695
