Raccordement électrique
30
6.2.7 Câblage
AVERTISSEMENT
L
La tension d'alimentation peut être appliquée !
Risque d' é lectrocution et/ou d' e xplosion !
‣
Si l' a ppareil est utilisé en zone explosible, veiller à respecter les normes nationales et les
spécifications fournies dans les Conseils de sécurité (XA). Utiliser le presse-étoupe
indiqué.
‣
La tension d' a limentation doit correspondre aux indications sur la plaque signalétique.
‣
Couper la tension d' a limentation avant de procéder au raccordement de l' a ppareil.
‣
Si nécessaire, le câble d' é quipotentialité peut être raccordé à la borne de terre extérieure
de l' a ppareil avant que les lignes d' a limentation ne soit raccordées.
‣
Il faut prévoir un disjoncteur adapté pour l' a ppareil conformément à IEC/EN 61010.
‣
Veiller à assurer une isolation adéquate des câbles, en tenant compte de la tension
d' a limentation et de la catégorie de surtension.
‣
Veiller à utiliser des câbles de raccordement présentant une stabilité thermique
appropriée, en tenant compte de la température ambiante.
‣
Utiliser l' a ppareil de mesure uniquement lorsque les couvercles sont fermés.
Raccorder l' a ppareil dans l' o rdre suivant :
1. Ouvrir le verrou de couvercle (si fourni).
2. Dévisser le couvercle.
3. Guider les câbles dans les presse-étoupe ou les entrées de câble.
4. Raccorder les câbles.
5. Serrer les presse-étoupe ou les entrées de câble de manière à les rendre étanches.
Contre-serrer l' e ntrée du boîtier.
6. Revisser soigneusement le couvercle sur le compartiment de raccordement.
7. Suivant la fourniture : serrer la vis du verrou de couvercle à l' a ide de la clé à 6 pans
creux 0,7 Nm (0,52 lbf ft) ±0,2 Nm (0,15 lbf ft).
6.2.8 Affectation des bornes
Boîtier à simple compartiment

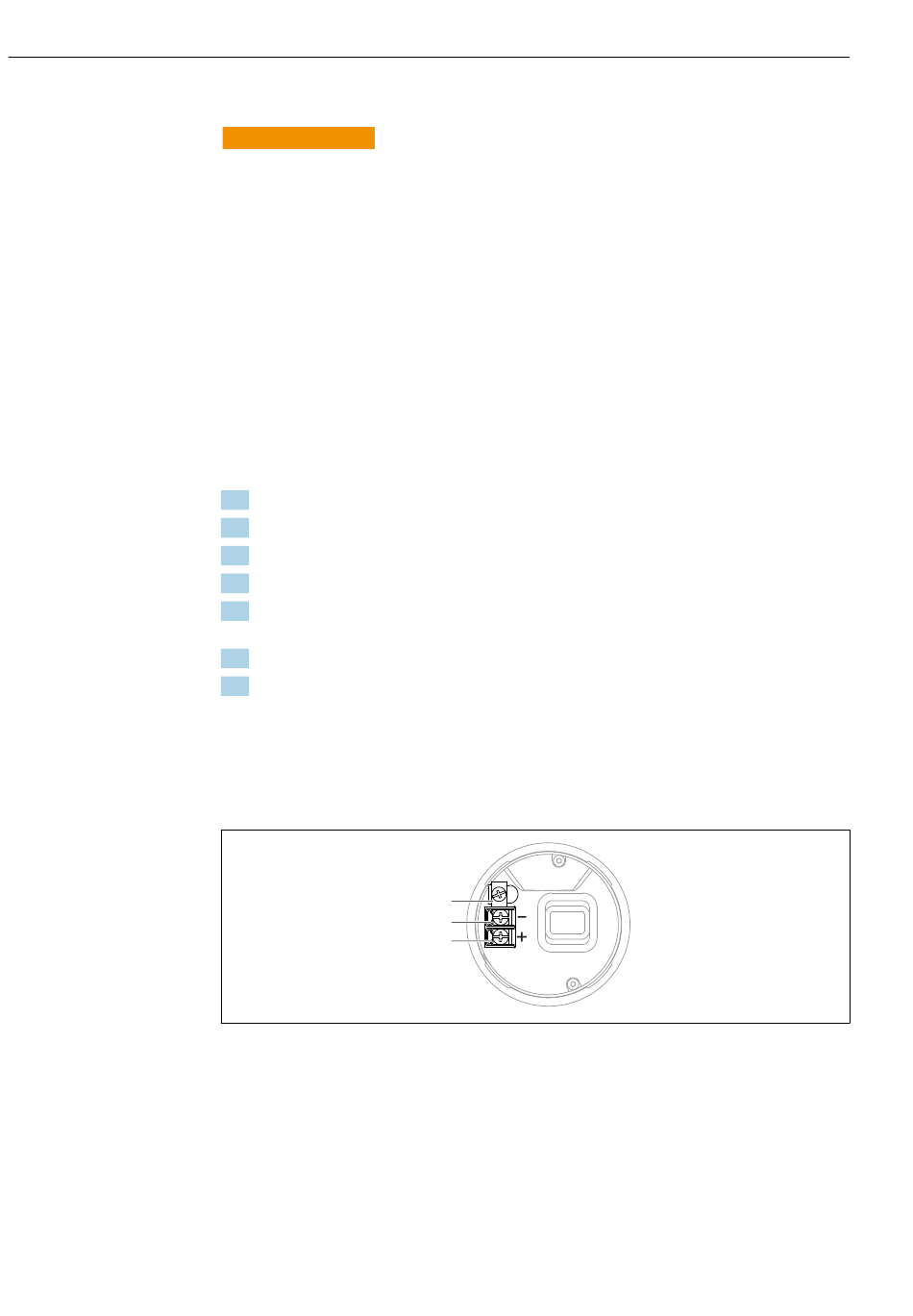

 12 Bornes de raccordement et borne de terre dans le compartiment de raccordement, boîtier à simple
compartiment
1 Borne plus
2 Borne moins
3 Borne de terre interne
3
2
1
Micropilot FMR67B HART
A0042594
