Endress+Hauser Micropilot FMR62B Manuel De Mise En Service

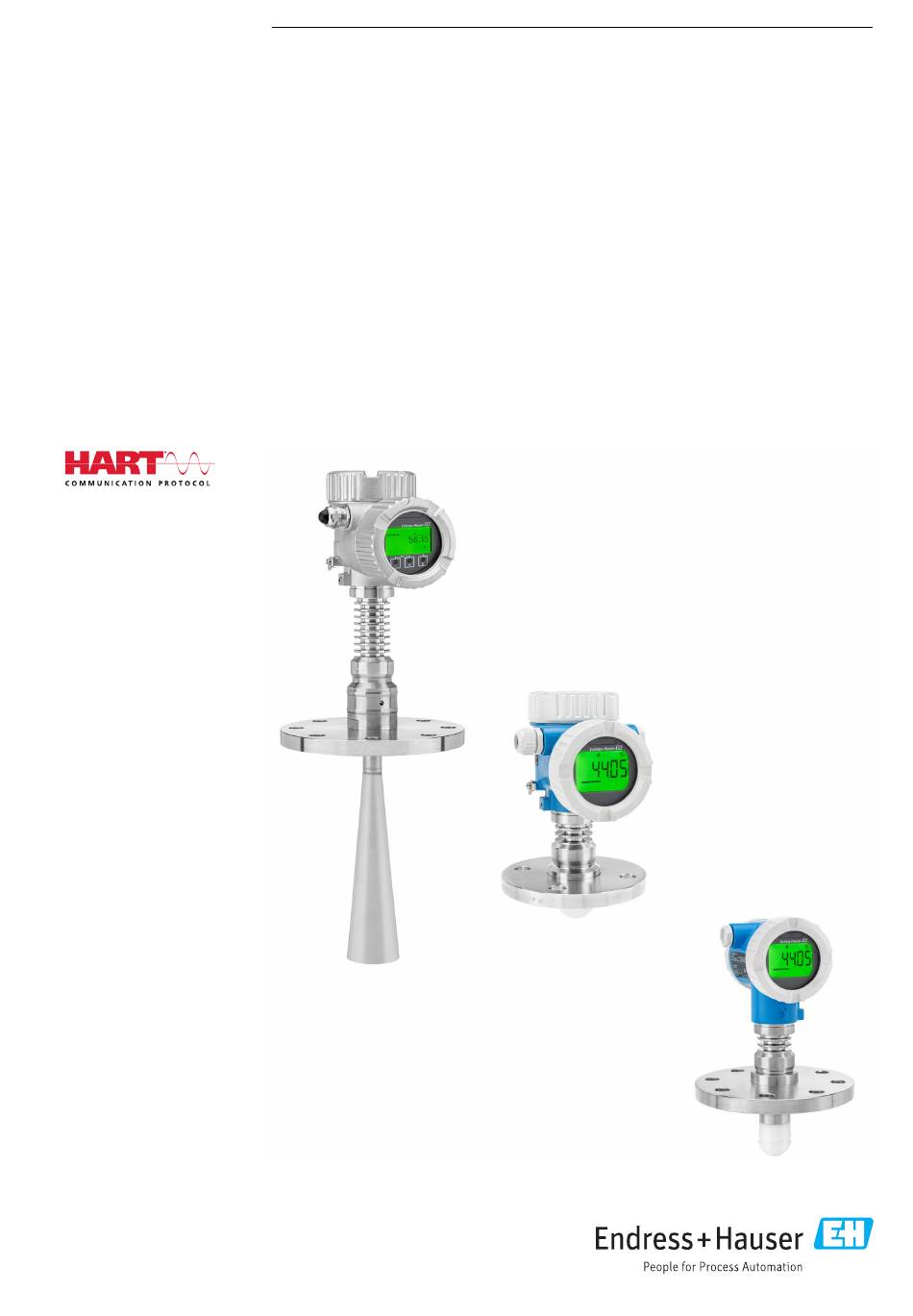

Radar à émission libre hart
Masquer les pouces
Voir aussi pour Micropilot FMR62B:
- Manuel de mise en service (100 pages) ,
- Information technique (68 pages) ,
- Instructions condensées (40 pages)
Manuels Connexes pour Endress+Hauser Micropilot FMR62B
Sommaire des Matières pour Endress+Hauser Micropilot FMR62B
- Page 1 Products Solutions Services BA02248F/14/FR/05.24-00 71691221 2024-12-04 01.00.zz (Firmware de l' a ppareil) Manuel de mise en service Micropilot FMR62B Radar à émission libre HART...
- Page 2 Le fabricant se réserve le droit d' a dapter les caractéristiques de ses appareils aux évolutions techniques sans avis préalable. Consulter Endress+Hauser pour obtenir les informations actuelles et les éventuelles mises à jour du présent manuel.
- Page 3 Micropilot FMR62B HART Sommaire Sommaire 5.3.5 Rotation du boîtier ....Informations relatives au 5.3.6 Rotation du module d' a ffichage ..20 document ......5 5.3.7...
- Page 4 Sommaire Micropilot FMR62B HART Variables mesurées via protocole HART ..40 11.9 Informations appareil ....11.10 Historique du firmware ....56 Mise en service .
- Page 5 Micropilot FMR62B HART Informations relatives au document Informations relatives au document But du présent document Le présent manuel de mise en service contient toutes les informations nécessaires aux différentes phases du cycle de vie de l' a ppareil : de l' i dentification du produit, de la réception et du stockage, au montage, au raccordement, à...
- Page 6 • Device Viewer (www.endress.com/deviceviewer) : entrer le numéro de série figurant sur la plaque signalétique • Endress+Hauser Operations App : entrer le numéro de série figurant sur la plaque signalétique ou scanner le code matriciel figurant sur la plaque signalétique.
- Page 7 La marque et les logos Bluetooth® sont la propriété de Bluetooth SIG, Inc. et toute utilisation de ces marques par Endress+Hauser fait l' o bjet d' u ne licence. Les autres marques déposées et marques commerciales appartiennent à leurs propriétaires respectifs.
- Page 8 Clarification des cas limites : ‣ Pour les fluides spéciaux et les fluides de nettoyage, Endress+Hauser fournit volontiers une assistance pour vérifier la résistance à la corrosion des matériaux en contact avec le produit, mais n' a ccepte aucune garantie ni responsabilité.
- Page 9 Micropilot FMR62B HART Consignes de sécurité de base Risque de brûlure en cas de contact avec les surfaces ! ‣ En cas de températures élevées du produit, prévoir une protection contre les contacts accidentels, afin d' é viter les brûlures.
- Page 10 Consignes de sécurité de base Micropilot FMR62B HART Sécurité informatique spécifique à l'appareil L' a ppareil offre des fonctions spécifiques pour soutenir les mesures de protection prises par l' o pérateur. Ces fonctions peuvent être configurées par l' u tilisateur et garantissent une meilleure sécurité...
- Page 11 Description du produit Construction du produit A0046662 1 Construction du Micropilot FMR62B Boîtier électronique Antenne, plaquée PTFE, affleurante, 50 mm (2 in), avec bride Antenne, plaquée PTFE, affleurante, 80 mm (3 in), avec bride Antenne drip-off 50 mm (2 in), avec bride...
- Page 12 Toutes les informations concernant l' a ppareil de mesure sont affichées. ‣ Endress+Hauser Operations App ; entrer manuellement le numéro de série indiqué sur la plaque signalétique ou scanner le code matriciel 2D figurant sur la plaque signalétique.
- Page 13 Micropilot FMR62B HART Réception des marchandises et identification du produit • Indice de protection • Agréments avec symboles • Référence aux Conseils de sécurité (XA) (en option) ‣ Comparer les informations sur la plaque signalétique avec la commande. 4.2.2 Adresse du fabricant Endress+Hauser SE+Co.
- Page 14 Montage Micropilot FMR62B HART Montage Instructions générales AVERTISSEMENT Perte de l'indice de protection si l'appareil est ouvert dans un environnement humide. ‣ N' i nstaller l' a ppareil que dans un environnement sec ! 1. Monter l' a ppareil ou tourner le boîtier de telle sorte que les entrées de câble ne soient pas orientées vers le haut.
- Page 15 Micropilot FMR62B HART Montage 5.2.2 Éviter les échos parasites A0031813 Des déflecteurs métalliques, installés selon un certain angle, diffusent les signaux radar et aident à éviter les échos parasites. 5.2.3 Orientation verticale de l'axe de l'antenne Orienter l' a ntenne de telle sorte qu' e lle soit perpendiculaire à la surface du produit.
- Page 16 Montage Micropilot FMR62B HART Montage de l'appareil 5.3.1 Antenne cornet 65 mm (2,56 in) Trou d'insertion Le diamètre du trou d' i nsertion doit être plus grand que le diamètre extérieur du cornet d' a ntenne de 65 mm (2,56 in) Dans le cas d' u n trou d' i nsertion de 42 …...
- Page 17 Micropilot FMR62B HART Montage La longueur maximale du piquage H dépend du diamètre de piquage D D 50 … 80 mm (2 … 3,2 in) 750 mm (30 in) 80 … 100 mm (3,2 … 4 in) 1 150 mm (46 in) 100 …...
- Page 18 Montage Micropilot FMR62B HART La longueur maximale de piquage H dépend du diamètre du piquage D D 50 … 80 mm (2 … 3,2 in) 600 mm (24 in) 80 … 100 mm (3,2 … 4 in) 1 000 mm (40 in) 100 …...
- Page 19 Micropilot FMR62B HART Montage Dimension de la bride Nombre de vis Couple de serrage 10K 50A 40 … 60 Nm 10K 80A 25 … 35 Nm 10K 100A 35 … 55 Nm 10K 150A 75 … 115 Nm Informations sur le piquage de montage La longueur maximale de piquage H dépend du diamètre de piquage D.
- Page 20 Montage Micropilot FMR62B HART AVIS Le boîtier ne peut pas être dévissé complètement. ‣ Desserrer la vis de blocage externe de 1,5 tour max. Si la vis est trop ou complètement dévissée (au-delà du point d' a ncrage de la vis), de petites pièces (contre-disque) peuvent se détacher et tomber.
- Page 21 Micropilot FMR62B HART Montage AVERTISSEMENT Tension d'alimentation présente ! Risque d' é lectrocution et/ou d' e xplosion ! ‣ Couper la tension d' a limentation avant d' o uvrir l' a ppareil de mesure. 1 → 2 → 3 →...
- Page 22 Montage Micropilot FMR62B HART 7 → A0048406 A0046928 ‣ ‣ Brancher la connexion du Revisser fermement le module d' a ffichage dans le couvercle de l' a fficheur sur le compartiment de boîtier. Suivant l' é quipement : raccordement. serrer la vis du verrou de ‣...
- Page 23 Micropilot FMR62B HART Raccordement électrique Raccordement électrique Exigences de raccordement 6.1.1 Couvercle avec vis de fixation Le couvercle est verrouillé par une vis de sécurité dans des appareils destinés à être utilisés en zone explosible avec une protection antidéflagrante définie.
- Page 24 Raccordement électrique Micropilot FMR62B HART A0046583 Boîtier à simple compartiment, plastique Boîtier à simple compartiment, aluminium, revêtu Boîtier à simple compartiment, 316L, hygiénique (appareil Ex) Boîtier à double compartiment, aluminium, revêtu Boîtier à double compartiment, en forme de L, aluminium, revêtu Borne de terre pour le raccordement du câble d' é...
- Page 25 Micropilot FMR62B HART Raccordement électrique Non Ex, Ex d, Ex e 10,5 … 35 V Ex i 10,5 … 30 V Courant nominal 4 … 20 mA Consommation électrique 0,9 W max. L' u nité d' a limentation doit disposer d' u n agrément de sécurité (p. ex. PELV, SELV, Class 2) et doit être conforme aux spécifications du protocole.
- Page 26 Raccordement électrique Micropilot FMR62B HART 6.2.4 Diagramme fonctionnel 4 … 20 mA HART, sortie tout ou rien (en option) A0036501 5 Diagramme fonctionnel 4 … 20 mA HART, sortie tout ou rien Barrière active pour l' a limentation ; tenir compte de la tension aux bornes Résistance pour communication HART (≥...
- Page 27 Micropilot FMR62B HART Raccordement électrique 6.2.5 Diagramme fonctionnel 4 … 20 mA HART + 4 … 20 mA analogique (en option) A0036502 8 Diagramme fonctionnel 4 … 20 mA HART + 4 … 20 mA analogique Barrière active pour l' a limentation, sortie courant 1 ; tenir compte de la tension aux bornes Résistance pour communication HART (≥...
- Page 28 Raccordement électrique Micropilot FMR62B HART 6.2.7 Câblage AVERTISSEMENT La tension d'alimentation peut être appliquée ! Risque d' é lectrocution et/ou d' e xplosion ! ‣ Si l' a ppareil est utilisé en zone explosible, veiller à respecter les normes nationales et les spécifications fournies dans les Conseils de sécurité...
- Page 29 Micropilot FMR62B HART Raccordement électrique Boîtier à double compartiment ; 4 … 20 mA HART A0042803 10 Affectation des bornes dans le compartiment de raccordement ; 4 … 20 mA HART ; boîtier à double compartiment Borne plus 4 … 20 mA HART Borne moins 4 …...
- Page 30 Raccordement électrique Micropilot FMR62B HART Boîtier à double compartiment ; 4 … 20 mA HART, sortie tout ou rien (en option) A0054875 12 Affectation des bornes dans le compartiment de raccordement ; 4 … 20 mA HART, sortie tout ou rien, boîtier à...
- Page 31 Micropilot FMR62B HART Raccordement électrique Boîtier à double compartiment, forme L ; 4 … 20 mA HART + 4 … 20 mA analogique (en option) A0054876 14 Affectation des bornes dans le compartiment de raccordement ; 4 … 20 mA HART + 4 … 20 mA analogique ;...
- Page 32 Raccordement électrique Micropilot FMR62B HART 6.2.9 Entrées de câble A0046584 Boîtier à simple compartiment, plastique Boîtier à simple compartiment, aluminium, revêtu Boîtier à simple compartiment, 316L, hygiénique Boîtier à double compartiment, aluminium, revêtu Boîtier à double compartiment, en forme de L, aluminium, revêtu Entrée de câble...
- Page 33 Micropilot FMR62B HART Raccordement électrique Appareils de mesure avec connecteur Harting Han7D – + – Han7D – A0041011 Raccordement électrique pour les appareils avec connecteur Harting Han7D Vue du connecteur mâle de l' a ppareil Brun Vert-Jaune Bleu Matériau •...
- Page 34 Raccordement électrique Micropilot FMR62B HART Les câbles utilisés satisfont-ils aux exigences ? Les câbles montés sont-ils dotés d' u ne décharge de traction ? Les presse-étoupes sont-ils montés, bien serrés et étanches ? La tension d' a limentation correspond-elle aux indications sur la plaque signalétique ? Pas d' i nversion de polarité, affectation des bornes correcte ?
- Page 35 • Configuration via technologie sans fil Bluetooth® (avec afficheur d' a ppareil et Bluetooth en option) avec l' a pp SmartBlue ou FieldXpert, DeviceCare • Configuration via l' o util de configuration (Endress+Hauser FieldCare/DeviceCare, terminal portable, AMS, PDM, ...) Touches de configuration et commutateurs DIP sur l'électronique HART...
- Page 36 Options de configuration Micropilot FMR62B HART 7.3.1 Rôles utilisateur et leurs droits d'accès Les deux rôles utilisateur Opérateur et Maintenance (état à la livraison) ont un accès différent en écriture aux paramètres si un code d' a ccès spécifique à l' a ppareil a été défini.
- Page 37 Condition • Appareil avec afficheur, Bluetooth inclus • Smartphone ou tablette avec l' a pplication Endress+Hauser SmartBlue ou PC avec DeviceCare à partir de la version 1.07.05 ou FieldXpert SMT70 La connexion a une portée allant jusqu' à 25 m (82 ft). La portée peut varier en fonction des conditions environnementales telles que fixations, parois ou plafonds.
- Page 38 Outil pour connecter et configurer les appareils de terrain Endress+Hauser. Le moyen le plus rapide pour configurer les appareils de terrain Endress+Hauser est d' u tiliser l' o util dédié "DeviceCare". Associé aux gestionnaires de type d' a ppareil (DTM), DeviceCare constitue une solution pratique et complète.
- Page 39 Micropilot FMR62B HART Options de configuration Accès via : • Interface service CDI • Communication HART Fonctions typiques : • Configuration des paramètres du transmetteur • Chargement et sauvegarde de données d' a ppareil (upload/download) • Documentation du point de mesure •...
- Page 40 Intégration système Micropilot FMR62B HART Intégration système Aperçu des fichiers de description de l'appareil • N° fabricant : 17 (0x0011) • ID type d' a ppareil : 0x11C1 • Spécification HART : 7.6 • Fichiers DD, informations et fichiers sous : •...
- Page 41 Micropilot FMR62B HART Mise en service Mise en service Tous les outils de configuration fournissent un assistant de mise en service qui aide l' u tilisateur à régler les paramètres de configuration les plus importants (menu Guide utilisateur assistant Mise en service).
- Page 42 A0039148 Ordinateur avec outil de configuration FieldCare/DeviceCare Commubox Interface service (CDI) de l' a ppareil (= Endress+Hauser Common Data Interface) Configuration de l'adresse de l'appareil via software Voir paramètre "Adresse HART" Entrer l' a dresse pour les données d' é change via le protocole HART.
- Page 43 Micropilot FMR62B HART Mise en service Configuration de l'appareil 9.6.1 Mesure de niveau sur liquides 100% A0016933 20 Paramètres de configuration pour la mesure de niveau dans les liquides Point de référence de la mesure Longueur de l' a ntenne + 10 mm (0,4 in) 50 …...
- Page 44 Mise en service Micropilot FMR62B HART Enregistrer la Courbe écho actuelle comme courbe d'écho de référence à des fins de diagnostic ultérieur. Une fois la mesure configurée, il est recommandé d' e nregistrer la Courbe écho actuelle comme courbe d' é cho de référence.
- Page 45 Micropilot FMR62B HART Configuration Configuration 10.1 Lecture de l'état de verrouillage de l'appareil Affichage de la protection active en écriture dans le paramètre État verrouillage • Afficheur local Le symbole apparaît sur la page principale • Outil de configuration (FieldCare/DeviceCare) ...
- Page 46 Diagnostic et suppression des défauts Micropilot FMR62B HART Diagnostic et suppression des défauts 11.1 Suppression générale des défauts 11.1.1 Erreurs générales L'appareil ne réagit pas • Cause possible : la tension d' a limentation ne correspond pas aux indications sur la plaque signalétique...
- Page 47 (uniquement si le mot de passe n' a pas été modifié au préalable par l' u tilisateur) Si le mot de passe a été oublié, contacter le SAV Endress+Hauser (www.addresses.endress.com) La connexion via SmartBlue n'est pas possible •...
- Page 48 Diagnostic et suppression des défauts Micropilot FMR62B HART X X X X X X X X X X X X X X 20.50 S801 Supply voltage Menu A0051136 21 Message de diagnostic affiché en alternance avec la valeur mesurée Si plusieurs événements de diagnostic se produisent simultanément, seul le message de...
- Page 49 Micropilot FMR62B HART Diagnostic et suppression des défauts Test fonction (C) L' a ppareil est en mode maintenance (p. ex. pendant une simulation). Hors spéc. (S) Configuration de l' a ppareil : • En dehors des spécifications techniques (p. ex. pendant le démarrage ou un nettoyage) •...
- Page 50 Diagnostic et suppression des défauts Micropilot FMR62B HART 11.4 Information de correctionConsultation 11.4.1 Afficheur graphique à touches 1 → X X X X X X X S801 Supply voltage Menu A0051131 ‣ Ouvrir le sous-menu Liste de diagnostic 2 →...
- Page 51 Micropilot FMR62B HART Diagnostic et suppression des défauts Navigation : Diagnostic → Réglages diagnostique → Configuration 11.6 Liste des événements de diagnostic Si Information de correction Contacter service après-vente s' a ffiche (www.addresses.endress.com), noter l' I D service avant la prise de contact.
- Page 52 Diagnostic et suppression des défauts Micropilot FMR62B HART Numéro de Texte court Mesures correctives Signal Comportement du diagnostic d'état diagnostic [au départ usine] départ usine] Linéarisation défectueuse Contrôler tableau de linéarisation F Alarm Configuration 1. Mettre à jour le micrologiciel...
- Page 53 Micropilot FMR62B HART Diagnostic et suppression des défauts Numéro de Texte court Mesures correctives Signal Comportement du diagnostic d'état diagnostic [au départ usine] départ usine] Capteur température 1. Vérifier température ambiante Warning hors gamme 2. Vérifier température process Variable HART Non Vérifiez le diagnostic spécifique à...
- Page 54 Diagnostic et suppression des défauts Micropilot FMR62B HART 2. Appuyer simultanément sur + . Le message relatif aux mesures correctives se ferme. 11.7.2 Filtrage du journal des événements Des filtres peuvent être utilisés pour déterminer la catégorie de messages d' é vénement affichée dans le sous-menu Liste événements.
- Page 55 Micropilot FMR62B HART Diagnostic et suppression des défauts Evénement Texte d'événement d'information I1551 Erreur affectation corrigée I1552 Échec: vérif. électronique principal I1554 Séquence sécurité démarré I1555 Séquence sécurité confirmé I1556 Sécurité mode off I1956 Réinitialiser 11.8 Réinitialisation de l'appareil 11.8.1 Réinitialisation de l'appareil via l'outil de configuration...
- Page 56 Maintenance Micropilot FMR62B HART Rétablissement des réglages usine de l'appareil 12 s Display 50 ms A0050009 25 Touches de configuration sur l' é lectronique Rétablissement des réglages usine de l'appareil ‣ Appuyer simultanément sur les touches de configuration I et II pendant au moins 12 s.
- Page 57 Micropilot FMR62B HART Maintenance 12.1 Nettoyage 12.1.1 Nettoyage des surfaces sans contact avec le produit • Recommandation : utiliser un chiffon non pelucheux qui est soit sec, soit légèrement humecté d' e au. • Ne pas utiliser d' o bjets pointus ou de produits de nettoyage agressifs qui corrodent les surfaces (afficheur, boîtier, par exemple) et les joints.
- Page 58 Concept de réparation Endress+Hauser • Les appareils sont de construction modulaire • Les réparations peuvent être effectuées par le SAV Endress+Hauser ou par des clients disposant d' u ne formation adéquate • Les pièces détachées sont regroupées en kits logiques avec les instructions de remplacement correspondantes Pour plus de renseignements sur le SAV et les pièces de rechange, contacter Endress...
- Page 59 Micropilot FMR62B HART Réparation 13.3.1 HistoROM Un nouvel étalonnage de l' a ppareil n' e st pas nécessaire après le remplacement de l' a fficheur ou de l' é lectronique du transmetteur. La pièce de rechange est fournie sans HistoROM.
- Page 60 Accessoires Micropilot FMR62B HART Accessoires Les accessoires actuellement disponibles pour le produit peuvent être sélectionnés sur www.endress.com 1. Sélectionner le produit à l' a ide des filtres et du champ de recherche. 2. Ouvrir la page produit. 3. Sélectionner Pièce de rechange et accessoires.
- Page 61 Micropilot FMR62B HART Accessoires 115 (4.53) 140 (5.51) 32 (1.26) 165 (6.5) 140 (5.51) A0038280 27 Dimensions du capot de protection climatique, plastique, XW111. Unité de mesure mm (in) Matériau Plastique Référence accessoire : 71438291 Documentation Spéciale SD02423F 14.3 Connecteur M12 mâle...
- Page 62 Accessoires Micropilot FMR62B HART • Matériau : • Corps : PBT • Protection d' é crou : zinc nickelé coulé sous pression • Joint : NBR • Indice de protection (entièrement verrouillé) : IP67 • Raccord Pg : Pg7 • Référence : 71114212 Documentation Spéciale SD02586F...
- Page 63 Micropilot FMR62B HART Accessoires A0046692 Boîtier à simple compartiment, plastique, affichage séparé Boîtier à simple compartiment, aluminium, afficheur séparé Boîtier à simple compartiment, 316L app. hygiénique, afficheur séparé Côté appareil, boîtier à simple compartiment, plastique, préparé pour l' a fficheur FHX50B Côté...
- Page 64 Accessoires Micropilot FMR62B HART 14.5 Traversée étanche aux gaz Traversée en verre chimiquement inerte empêchant la pénétration de gaz dans le boîtier de l' é lectronique. Commande possible en option comme "Accessoire monté" via la structure de commande du produit.
- Page 65 Micropilot FMR62B HART Accessoires 14.11 Field Xpert SMT70 Tablette PC hautes performances, universelle, pour la configuration des appareils en zone Ex 2 et en zone non Ex Information technique TI01342S 14.12 DeviceCare SFE100 Outil de configuration pour appareils de terrain HART, PROFIBUS et FOUNDATION...
- Page 66 Caractéristiques techniques Micropilot FMR62B HART Caractéristiques techniques 15.1 Entrée Grandeur mesurée La grandeur mesurée est la distance entre le point de référence et la surface du produit. Le niveau est calculé sur la base de "E", la distance vide entrée.
- Page 67 Micropilot FMR62B HART Caractéristiques techniques 100% A0051658 31 Gamme de mesure utile Longueur de l' a ntenne + 10 mm (0,4 in) Gamme de mesure utile 50 … 80 mm (1,97 … 3,15 in) ; produit εr < 2 Hauteur de la cuve Point de référence de la mesure, varie en fonction du système d' a ntenne...
- Page 68 à : • Permittivité relative (valeur ε ), Compendium CP01076F • La "DC Values App" Endress+Hauser (disponible pour Android et iOS) Mesure dans la cuve de stockage Cuve de stockage – conditions de mesure Surface de produit calme (p.
- Page 69 Micropilot FMR62B HART Caractéristiques techniques Antenne, plaquée PTFE, affleurante, 50 mm (2 in) dans la cuve de stockage Classe de produit Gamme de mesure A0 (ε 1,2 … 1,4) 7 m (23 ft) A (ε 1,4 … 1,9) 12 m (39 ft) B (ε...
- Page 70 Caractéristiques techniques Micropilot FMR62B HART Antenne drip-off PTFE, 50 mm (2 in) dans la cuve tampon Classe de produit Gamme de mesure A0 (ε 1,2 … 1,4) 4 m (13 ft) A (ε 1,4 … 1,9) 7 m (23 ft) B (ε...
- Page 71 Micropilot FMR62B HART Caractéristiques techniques Antenne, cornet 316L, 65 mm (2,6 in) dans la cuve tampon Classe de produit Gamme de mesure A0 (ε 1,2 … 1,4) 11 m (36 ft) A (ε 1,4 … 1,9) 21 m (69 ft) B (ε...
- Page 72 Caractéristiques techniques Micropilot FMR62B HART Antenne, plaquée PTFE, affleurante, 80 mm (3 in) dans la cuve avec agitateur Classe de produit Gamme de mesure A0 (ε 1,2 … 1,4) 7 m (23 ft) A (ε 1,4 … 1,9) 13 m (43 ft) B (ε...
- Page 73 Micropilot FMR62B HART Caractéristiques techniques Mesure dans un bypass Conditions de process bypass Application dans des cuves avec surface de produit en mouvement (p. ex. remplissage libre permanent par le haut, buses mélangeuses). On peut s' a ttendre à une précision réduite en fonction du diamètre du bypass et de la qualité...
- Page 74 Caractéristiques techniques Micropilot FMR62B HART La sortie courant 2 offre trois modes de fonctionnement pour la sélection : • 4,0 … 20,5 mA • NAMUR NE 43 : 3,8 … 20,5 mA (réglage par défaut) • Mode US : 3,9 … 20,8 mA La sortie courant 2 peut être affectée aux variables d' a ppareil suivantes :...
- Page 75 Micropilot FMR62B HART Caractéristiques techniques • Délai de commutation : Programmable par l' u tilisateur dans la gamme 0 … 100 s, séparée pour le point d' e nclenchement et le point de déclenchement • Fréquence d' é chantillonnage : Correspond au cycle de mesure •...
- Page 76 Caractéristiques techniques Micropilot FMR62B HART Charge 4 … 20 mA passive, HART L max [ ] W 1065 U – 1 .5 V £ L max 23 mA 10.5 A0039232 Alimentation électrique 10,5 … 30 VDC Ex i Alimentation électrique 10,5 … 35 VDC, pour d' a utres modes de protection et versions d' a ppareil non certifiées...
- Page 77 Micropilot FMR62B HART Caractéristiques techniques Courbes de linéarisation préprogrammées Les tableaux de linéarisation pour le calcul du volume dans les cuves suivantes sont préprogrammés dans l' a ppareil : • Fond pyramidal • Fond conique • Fond incliné • Cylindre horizontal •...
- Page 78 Caractéristiques techniques Micropilot FMR62B HART • Paramètre Index colmatage, en option (Guide utilisateur → Heartbeat Technology → Détection colmatage → Configuration → Index colmatage) • Paramètre Détection colmatage, en option (Guide utilisateur → Heartbeat Technology → Détection colmatage → Configuration → Détection colmatage) •...
- Page 79 Micropilot FMR62B HART Caractéristiques techniques Gamme de température La température ambiante autorisée (T ) dépend du matériau de boîtier sélectionné ambiante limite (Configurateur de produit → Boîtier ; matériau →) et de la gamme de température de process sélectionnée (Configurateur de produit → Application →).
- Page 80 Caractéristiques techniques Micropilot FMR62B HART Boîtier plastique ; température de process –20 … +200 °C (–4 … +392 °F) A0032024 34 Boîtier plastique ; température de process –20 … +200 °C (–4 … +392 °F) = T : –20 °C (–4 °F) | T : +76 °C (+169 °F)
- Page 81 Micropilot FMR62B HART Caractéristiques techniques Restriction à une température de process de 0 … +150 °C (+32 … +302 °F) avec agrément CSA C/US et boîtier plastique A0048826 37 Boîtier plastique ; température de process 0 … +150 °C (+32 … +302 °F) avec agrément CSA C/US = T...
- Page 82 Caractéristiques techniques Micropilot FMR62B HART Boîtier plastique ; température de process –40 … +280 °C (–40 … +536 °F) A0032024 40 Boîtier plastique ; température de process –40 … +280 °C (–40 … +536 °F) = T : –40 °C (–40 °F) | T : +76 °C (+169 °F)
- Page 83 Micropilot FMR62B HART Caractéristiques techniques Restriction à une température de process de 0 … +450 °C (+32 … +842 °F) avec agrément CSA C/US et boîtier plastique A0048826 43 Boîtier plastique ; température de process 0 … +450 °C (+32 … +842 °F) avec agrément CSA C/US = T...
- Page 84 Caractéristiques techniques Micropilot FMR62B HART Boîtier plastique ; température de process –196 … +200 °C (–320 … +392 °F) A0050248 46 Boîtier plastique ; température de process –196 … +200 °C (–320 … +392 °F) = T : –196 °C (–320 °F) | T : +76 °C (+169 °F)
- Page 85 Micropilot FMR62B HART Caractéristiques techniques Boîtier alu ; température de process –20 … +200 °C (–4 … +392 °F) A0032024 49 Boîtier alu, revêtu ; température de process –20 … +200 °C (–4 … +392 °F) = T : –20 °C (–4 °F) | T : +79 °C (+174 °F)
- Page 86 Caractéristiques techniques Micropilot FMR62B HART Boîtier alu ; température de process –40 … +280 °C (–40 … +536 °F) A0032024 52 Boîtier alu, revêtu ; température de process –40 … +280 °C (–40 … +536 °F) = T : –40 °C (–40 °F) | T : +79 °C (+174 °F)
- Page 87 Micropilot FMR62B HART Caractéristiques techniques Boîtier alu ; température de process –196 … +200 °C (–320 … +392 °F) A0050248 55 Boîtier alu, revêtu ; température de process –196 … +200 °C (–320 … +392 °F) = T : –196 °C (–320 °F) | T : +79 °C (+174 °F)
- Page 88 Caractéristiques techniques Micropilot FMR62B HART Boîtier 316L ; température de process –40 … +150 °C (–40 … +302 °F) A0032024 58 Boîtier 316L ; gamme de température de process : –40 … +150 °C (–40 … +302 °F) = T : –40 °C (–40 °F) | T : +77 °C (+171 °F)
- Page 89 Micropilot FMR62B HART Caractéristiques techniques Boîtier 316L ; température de process –40 … +450 °C (–40 … +842 °F) A0032024 61 Boîtier 316L ; température de process –40 … +450 °C (–40 … +842 °F) = T : –40 °C (–40 °F) | T : +77 °C (+171 °F)
- Page 90 Caractéristiques techniques Micropilot FMR62B HART Boîtier 316L, app. hygiénique Boîtier 316L, app. hygiénique ; température de process –20 … +150 °C (–4 … +302 °F) A0032024 64 Boîtier 316L, app. hygiénique ; température de process –20 … +150 °C (–4 … +302 °F) = T...
- Page 91 Micropilot FMR62B HART Caractéristiques techniques Boîtier 316L, app. hygiénique ; température de process –40 … +200 °C (–40 … +392 °F) A0032024 67 Boîtier 316L, app. hygiénique ; température de process –40 … +200 °C (–40 … +392 °F) = T...
- Page 92 Caractéristiques techniques Micropilot FMR62B HART Classe climatique DIN EN 60068-2-38 (contrôle Z/AD) Altitude d' u tilisation selon • En général jusqu' à 2 000 m (6 600 ft) au-dessus du niveau de la mer IEC61010-1 Ed.3 • Au-dessus de 2 000 m (6 600 ft) dans les conditions suivantes : •...
- Page 93 Micropilot FMR62B HART Caractéristiques techniques 15.4 Process Gamme de pression de AVERTISSEMENT process La pression maximale pour l'appareil dépend de son composant le moins résistant à la pression (ces composants sont : le raccord process et les pièces ou accessoires montés en option).
- Page 94 Caractéristiques techniques Micropilot FMR62B HART Antenne, plaquée PTFE, affleurante, 50 mm (2 in) Bride de raccord process ASME, EN1092-1, JIS B2220 Joint Gamme de pression de process Plaquée PTFE –40 … +150 °C (–40 … +302 °F) –1 … 25 bar (–14,5 … 362,6 psi) Plaquée PTFE...
