Dimension de la bride
JIS
10K 50A
10K 80A
10K 100A
10K 150A

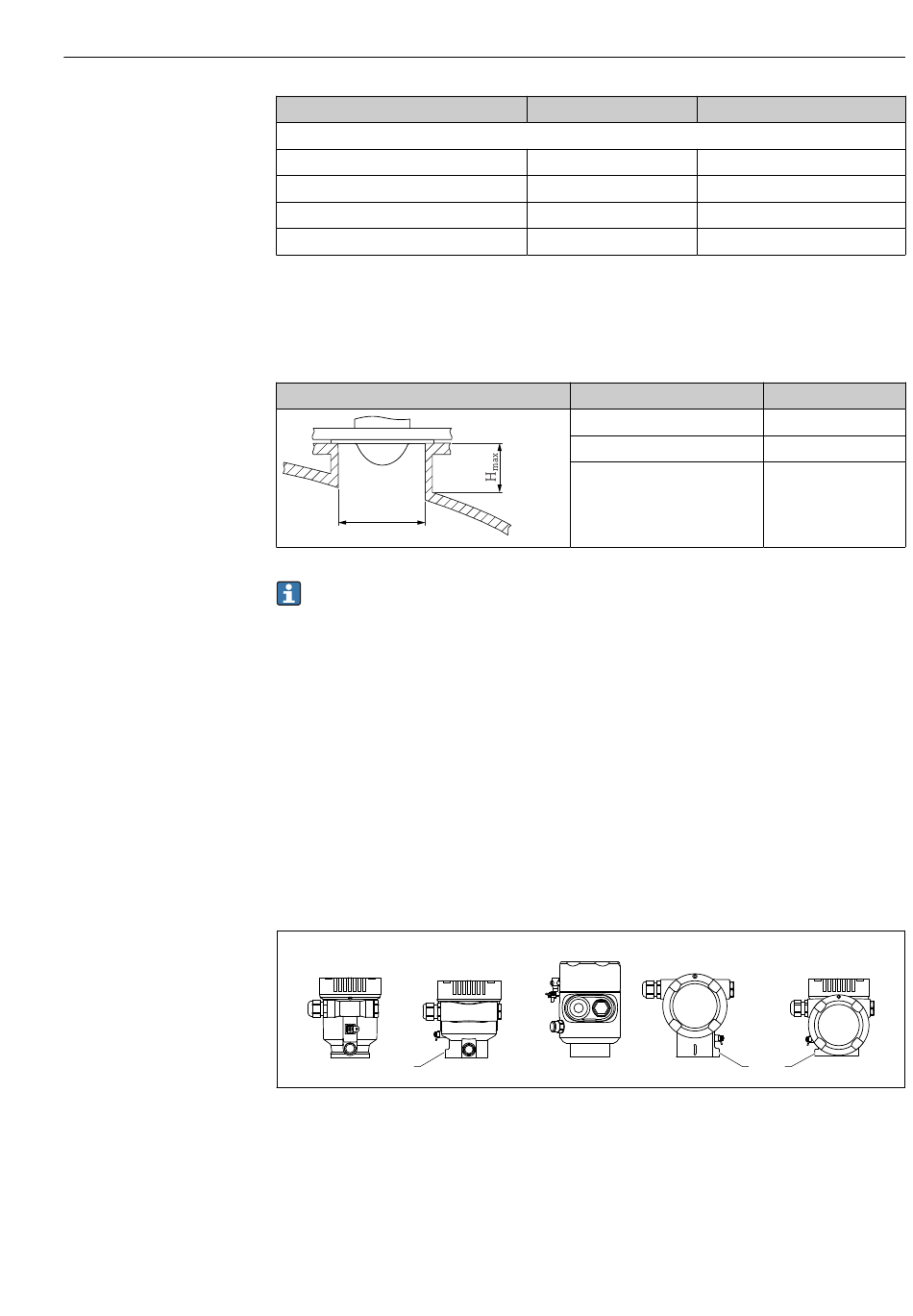

Informations sur le piquage de montage
La longueur maximale de piquage H
La longueur maximale de piquage H
øD
Dans le cas de piquages plus longs, il faut s' a ttendre à une réduction des performances
de mesure.
Tenir compte des points suivants :
• L' e xtrémité du piquage doit être lisse et ébavurée.
• Le bord du piquage doit être arrondi.
• Il faut réaliser une suppression des échos parasites.
• Contacter le service d' a ssistance technique du fabricant pour les applications avec
des piquages plus hauts que ceux mentionnés dans le tableau.
5.3.5 Rotation du boîtier
Le boîtier peut être tourné jusqu' à 380° en desserrant la vis de blocage.
Principaux avantages
• Montage aisé grâce à une orientation optimale du boîtier
• Configuration aisée de l' a ppareil
• Lisibilité optimale de l' a fficheur local (en option)
A
1
A Boîtier en plastique à compartiment unique (pas de vis de blocage)
B Boîtier en aluminium à compartiment unique
C Boîtier à compartiment unique, 316L, hygiénique (pas de vis de blocage)
D Boîtier à compartiment double
E Boîtier à compartiment double, en L
1 Vis de blocage
Nombre de vis
4
8
8
8
dépend du diamètre de piquage D.
max
dépend du diamètre du piquage D
max
D
80 ... 100 mm (3,2 ... 4 in)
100 ... 150 mm (4 ... 6 in)
≥ 150 mm (6 in)
B C
Montage
Couple de serrage
40 ... 60 Nm
25 ... 35 Nm
35 ... 55 Nm
75 ... 115 Nm
H
max
1 750 mm (70 in)
2 200 mm (88 in)
3 300 mm (132 in)
D E
1 1
A0046660
