Endress+Hauser Micropilot FMR67B Manuel De Mise En Service

Endress+Hauser Micropilot FMR67B Manuel De Mise En Service

Radar à émission libre hart
Masquer les pouces Voir aussi pour Micropilot FMR67B:

Publicité

Liens rapides

Télécharger ce manuel
BA02251F/14/FR/05.24-00
71692107
2024-12-04
01.00.zz (Firmware de l' a ppareil)
Products
Manuel de mise en service

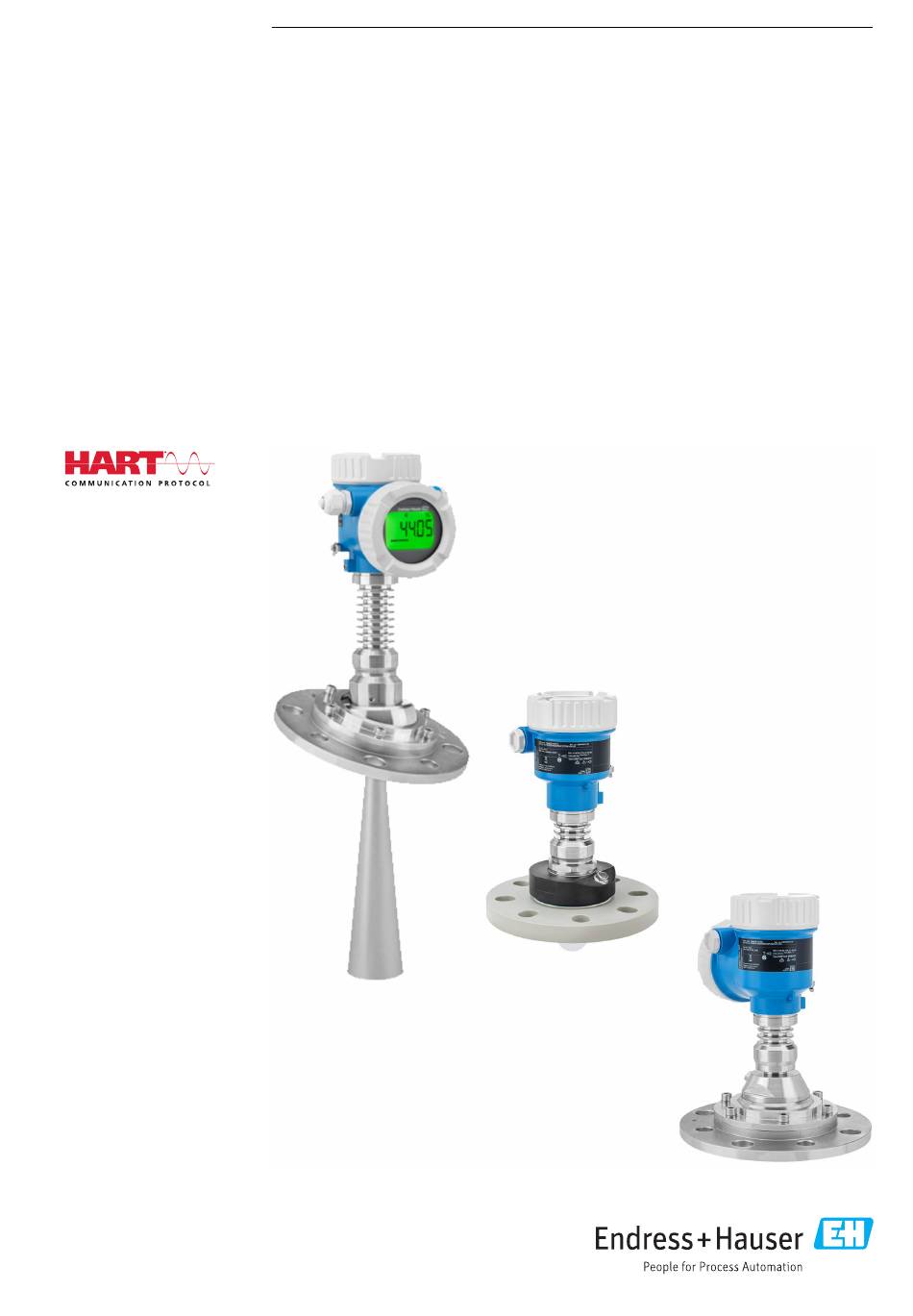

Micropilot FMR67B
Radar à émission libre
HART
Solutions
Services

Publicité

loading

Manuels Connexes pour Endress+Hauser Micropilot FMR67B

Sommaire des Matières pour Endress+Hauser Micropilot FMR67B

  • Page 1 Products Solutions Services BA02251F/14/FR/05.24-00 71692107 2024-12-04 01.00.zz (Firmware de l' a ppareil) Manuel de mise en service Micropilot FMR67B Radar à émission libre HART...
