Micropilot FMR67B HART
Endress+Hauser

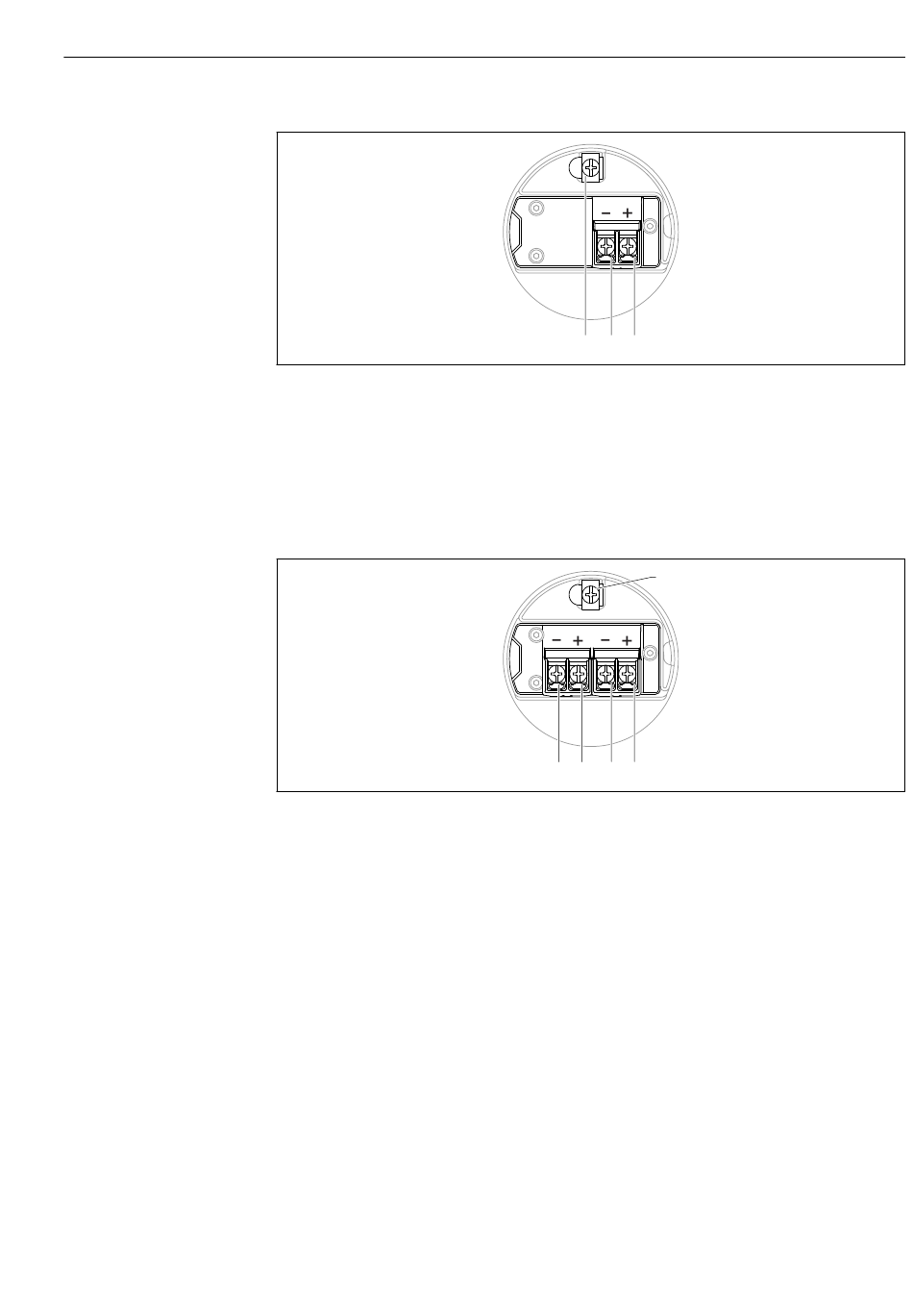

Boîtier à double compartiment ; 4 ... 20 mA HART
13
Affectation des bornes dans le compartiment de raccordement ; 4 ... 20 mA HART ; boîtier à double
compartiment
1
Borne plus 4 ... 20 mA HART
2
Borne moins 4 ... 20 mA HART
3
Borne de terre interne
Boîtier à double compartiment ; 4 ... 20 mA HART + 4 ... 20 mA analogique (en
option)
14
Affectation des bornes dans le compartiment de raccordement ; 4 ... 20 mA HART + 4 ... 20 mA
analogique ; boîtier à double compartiment
1
Borne plus 4 ... 20 mA HART (sortie courant 1)
2
Borne moins 4 ... 20 mA HART (sortie courant 1)
3
Borne plus 4 ... 20 mA analogique (sortie courant 2)
4
Borne moins 4 ... 20 mA analogique (sortie courant 2)
5
Borne de terre interne
3
2
1
5
4
3
2
1
Raccordement électrique
A0042803
A0054875
31
