Micropilot FMR67B HART
Endress+Hauser
Boîtier à double compartiment, forme L ; 4 ... 20 mA HART + 4 ... 20 mA analogique
(en option)
17

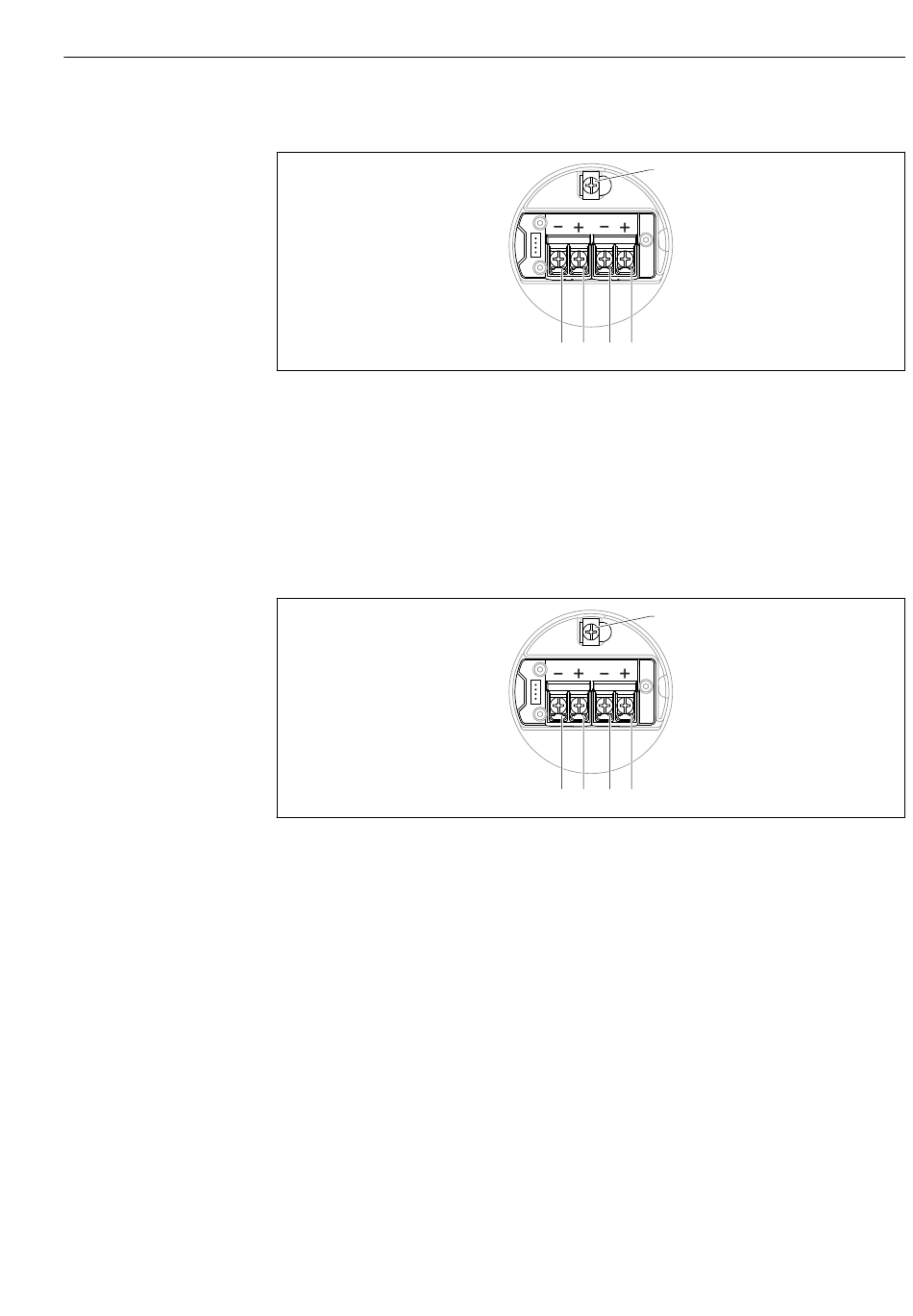

Affectation des bornes dans le compartiment de raccordement ; 4 ... 20 mA HART + 4 ... 20 mA
analogique ; boîtier à double compartiment, forme L
1
Borne plus 4 ... 20 mA HART (sortie courant 1)
2
Borne moins 4 ... 20 mA HART (sortie courant 1)
3
Borne plus 4 ... 20 mA analogique (sortie courant 2)
4
Borne moins 4 ... 20 mA analogique (sortie courant 2)
5
Borne de terre interne
Boîtier à double compartiment, forme L ; 4 ... 20 mA HART, sortie tout ou rien (en
option)
18
Affectation des bornes dans le compartiment de raccordement ; 4 ... 20 mA HART, sortie tout ou rien ;
boîtier à double compartiment, forme L
1
Borne plus 4 ... 20 mA HART (sortie courant 1)
2
Borne moins 4 ... 20 mA HART (sortie courant 1)
3
Borne plus sortie tout ou rien (collecteur ouvert)
4
Borne moins sortie tout ou rien (collecteur ouvert)
5
Borne de terre interne
5
4
3
2
1
5
4
3
2
1
Raccordement électrique
A0054876
A0054876
33
