Micropilot FMR67B HART
Endress+Hauser
Principaux avantages
• Montage aisé grâce à une orientation optimale du boîtier
• Configuration aisée de l' a ppareil
• Lisibilité optimale de l' a fficheur local (en option)
A
1

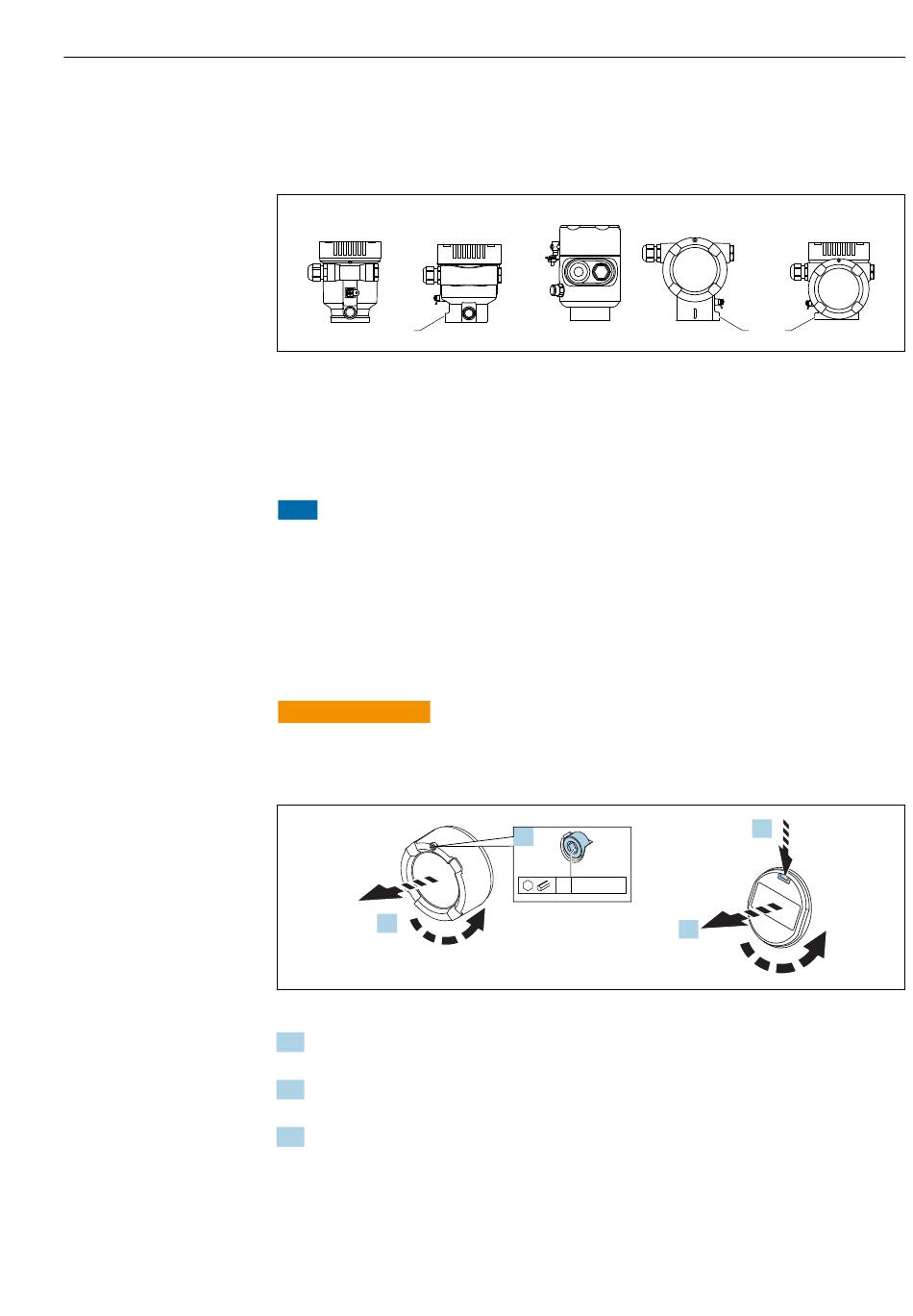

A Boîtier en plastique à compartiment unique (pas de vis de blocage)
B Boîtier en aluminium à compartiment unique
C Boîtier à compartiment unique, 316L, hygiénique (pas de vis de blocage)
D Boîtier à compartiment double
E Boîtier à compartiment double, en L
1 Vis de blocage
AVIS
Le boîtier ne peut pas être dévissé complètement.
‣
Desserrer la vis de blocage externe de 1,5 tour max. Si la vis est trop ou complètement
dévissée (au-delà du point d' a ncrage de la vis), de petites pièces (contre-disque)
peuvent se détacher et tomber.
‣
Serrer la vis de fixation (douille hexagonale de 4 mm (0,16 in)) avec un couple
maximum de 3,5 Nm (2,58 lbf ft) ± 0,3 Nm (0,22 lbf ft).
5.3.8 Rotation du module d'affichage
AVERTISSEMENT
L
Tension d'alimentation présente !
Risque d' é lectrocution et/ou d' e xplosion !
‣
Couper la tension d' a limentation avant d' o uvrir l' a ppareil de mesure.
2.
1. Suivant l' é quipement : dévisser la vis du verrou de couvercle du compartiment de
l' é lectronique à l' a ide de la clé à 6 pans creux.
2. Dévisser le couvercle du compartiment de l' é lectronique du boîtier du transmetteur et
vérifier le joint du couvercle.
3. Presser le mécanisme de déblocage et retirer le module d' a ffichage.
B C
1.
4 0.7 Nm
Montage
D E
1 1
3.
4.
A0046660
A0038224
