Micropilot FMR67B HART
Endress+Hauser

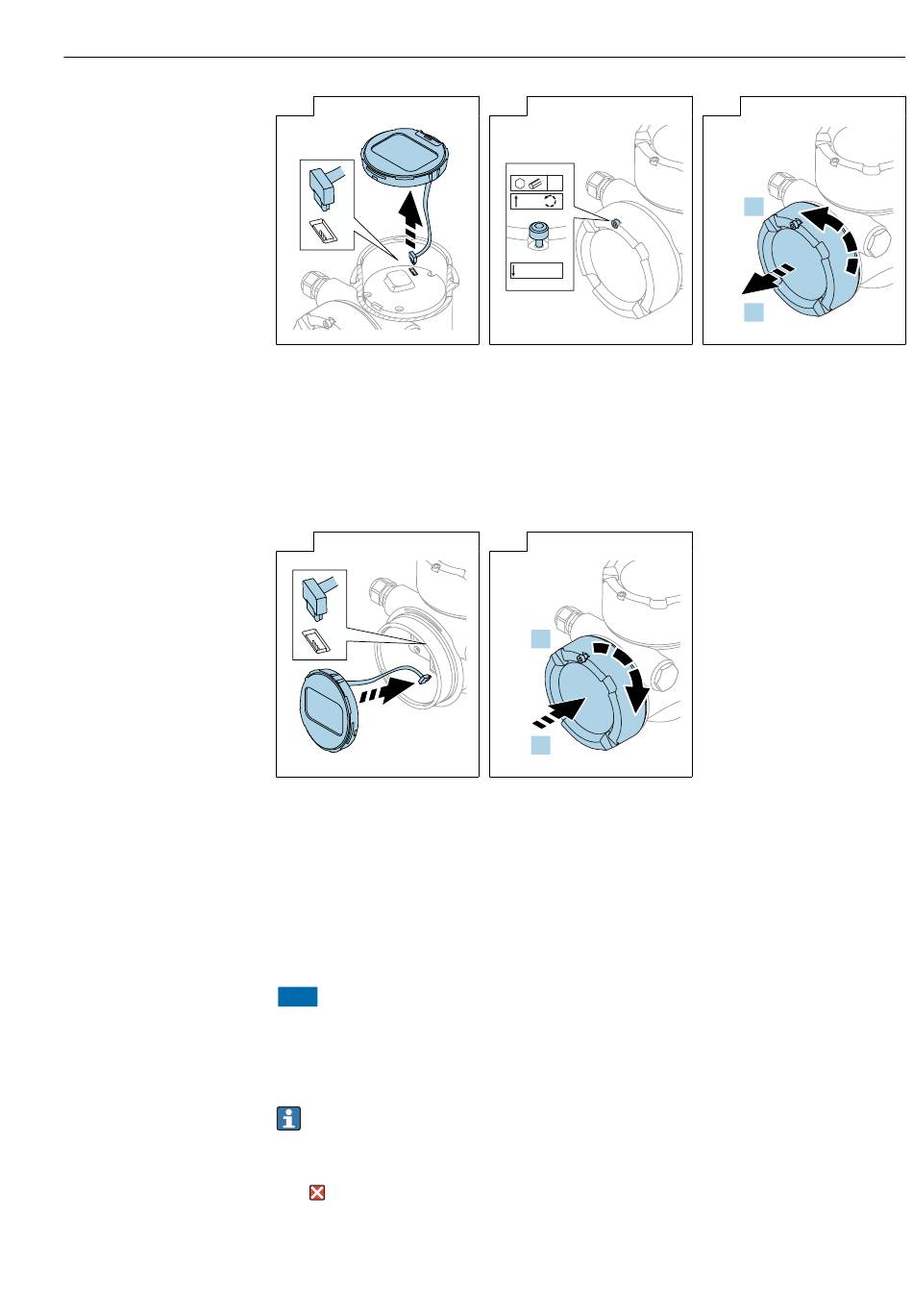

4 →
A0046834
‣
Débrancher le connecteur
enfichable.
7 →
A0048406
‣
Brancher la connexion du
module d' a ffichage dans le
compartiment de
raccordement.
‣
Placer le module d' a ffichage
dans la position souhaitée
jusqu' à ce qu' i l s' e nclenche en
place.
5.3.10 Fermeture des couvercles de boîtier
AVIS
Endommagement du filetage et du boîtier par des salissures !
‣
Retirer les salissures (p. ex. le sable) du couvercle et du filetage du boîtier.
‣
En cas de résistance lors de la fermeture du couvercle, vérifier que le filetage est propre
et le nettoyer.
Filetage du boîtier
Les filetages du compartiment pour l' é lectronique et le raccordement peuvent être
dotés d' u n revêtement antifriction.
La consigne suivante est valable pour tous les matériaux de boîtier :
Ne pas lubrifier les filetages du boîtier.
5 →
4
2 x
0.7 Nm
A0046923
‣
Suivant l' é quipement : dévisser
la vis du verrou de couvercle de
compartiment de
raccordement à l' a ide de la clé
à six pans.
8
2.
1.
A0046928
‣
Revisser fermement le
couvercle de l' a fficheur sur le
boîtier. Suivant l' é quipement :
serrer la vis du verrou de
couvercle à l' a ide de la clé à 6
pans creux
0,7 Nm (0,52 lbf ft).
Montage
6 →
1.
2.
A0046924
‣
Dévisser le couvercle du
compartiment de
raccordement, vérifier
l' é tanchéité du couvercle.
Visser ce couvercle sur le
compartiment électronique au
lieu du couvercle de l' a fficheur.
Suivant l' é quipement : serrer la
vis du verrou de couvercle à
l' a ide de la clé à 6 pans creux
