Connexion du module
3
Utilisez la procédure suivante pour connecter un appareil externe :
1. Connectez le module d'identification IntelliBridge EC5 au ventilateur Maquet SERVO-i comme
indiqué à la section "Instruction for connection", page 23. Veillez à utiliser le module approprié.
2. Connectez le câble fourni au module IntelliBridge EC10/à la carte d'interface IntelliBridge EC10
(ou un autre câble : max. 10 m, CAT5 ou supérieure, droit).
3. Suivez la procédure de configuration du module IntelliBridge, décrite dans le Manuel d'utilisation
du moniteur patient ou du réseau de monitorage patient, du poste central, du système de
transcription, du dossier patient informatisé ou du système d'information hospitalier.
1
2

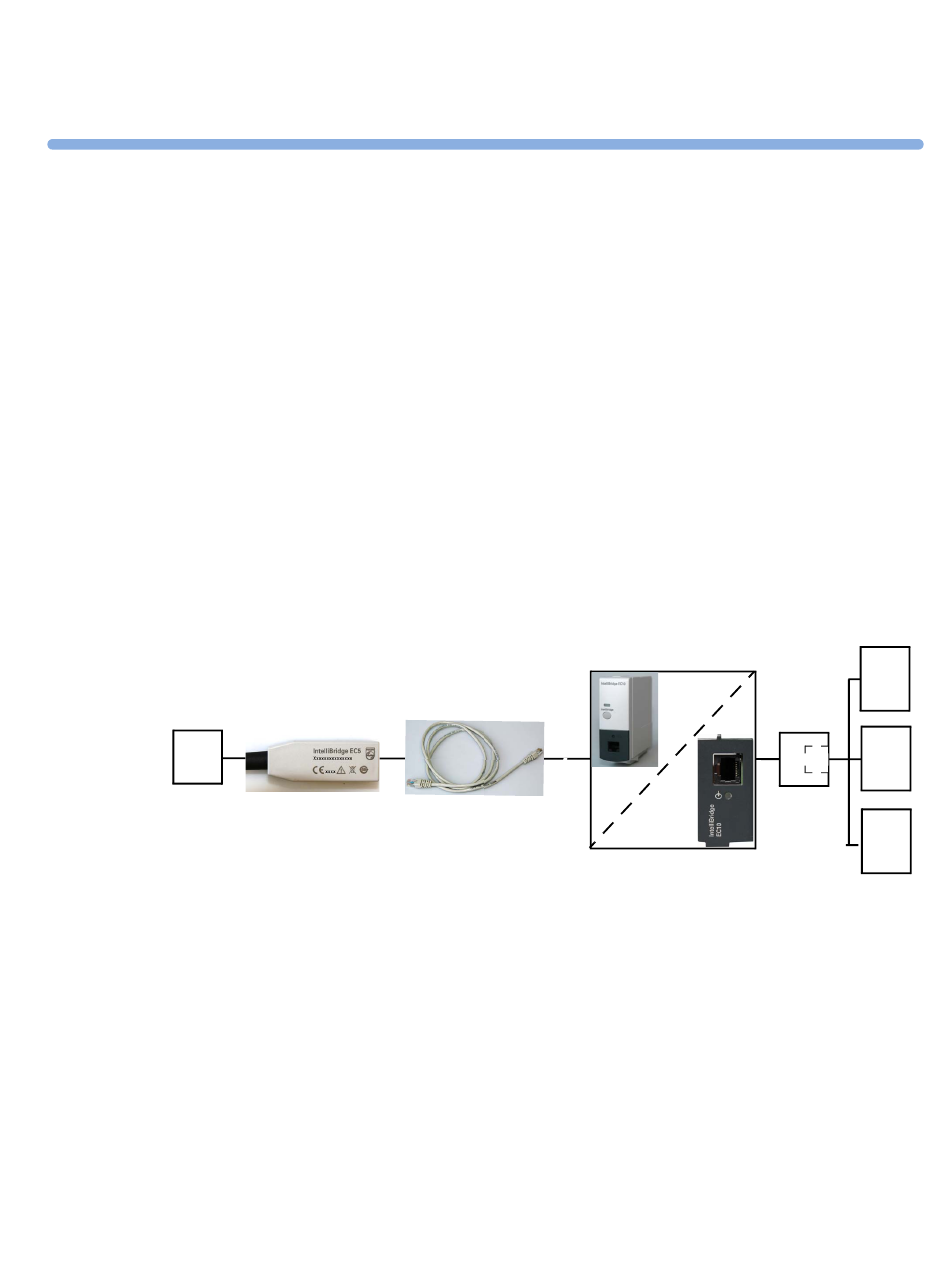

IntelliBridge EC5 et EC10 connectés
1 Ventilateur Maquet SERVO-i
2 Module d'identification IntelliBridge EC5 (libellé : "Maquet SERVO-i")
3 Câble fourni (ou autre câble : max. 10 m, CAT5 ou supérieure, droit)
4a Moniteur patient avec module IntelliBridge EC10
4b Moniteur patient (par exemple, IntelliVue MX400) équipé d'une carte d'interface IntelliBridge EC10,
en option
5 Centre d'information
6 Exportation HL7
7 Système de transcription
8 Dossiers patient informatisés (DPI)
9 Système d'information hospitalier (SIH)
IntelliBridge
3
4a
6
5
4b
3
7
8
9
9
