"Operation and installation manual" - "Terra 124/184 Gen2 - CE"
18
3.1

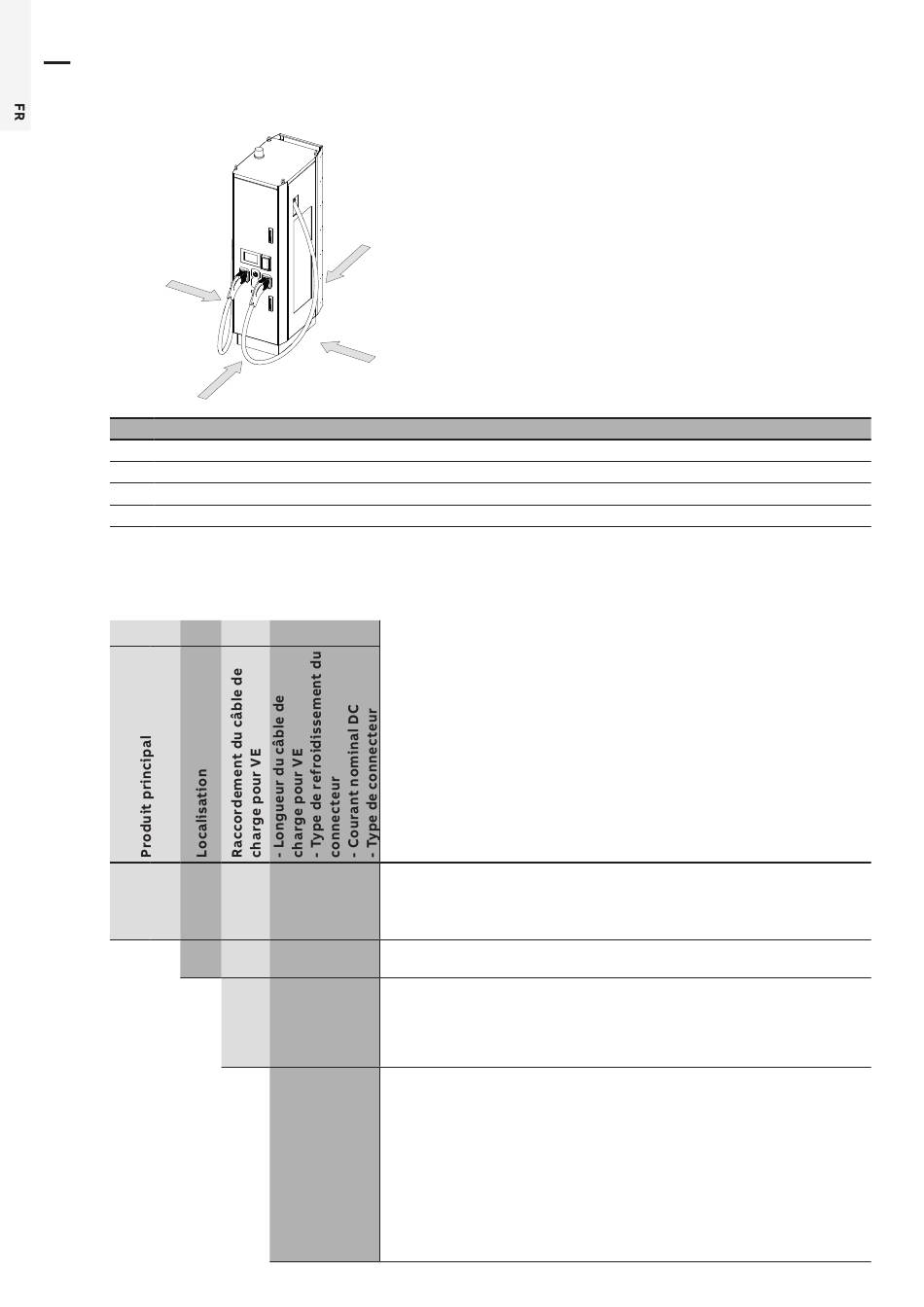

Conventions d'orientation
B.
Z
Y
A.
X
Réf.
Description
A
Face avant : face vers l'avant de l'EVSE lors d'une utilisation normale
B
Côté gauche
C
Côté droit
D
Face arrière
3.1.1
Désignation du modèle d'EVSE
Structure de la désignation du modèle d'identification de l'EVSE.
Terra 184 CE
Terra PPP
MM
D.
C.
CC
5N4A
Description du champ
• « Terra » correspond à « l'identification du chargeur » :
• PPP correspond à « puissance de sortie »:
− 124 = 120 kW de puissance de sortie
− 184 = 180 kW de puissance de sortie
• MM correspond à la « localisation » : xx
− CE = pour le marché CEI
XX
• XX correspond au « type de raccordement du câble de charge
pour VE » :
− C = CCS2
− CC = CCS2 + CCS2
− CCT = CCS2 + CCS2 + Prise AC, Type 2
ABCD
• A correspond à la « longueur du câble de charge pour VE » :
− 5 = 5 m
− 8 = 8 m
− Autres options disponibles sur demande
• B correspond au « type de refroidissement du connecteur » :
− N = Non refroidi par liquide
• C correspond au « courant nominal DC » :
− 4 =
• D correspond au « type de connecteur » :
− Vide = connecteur et câble d'une tierce partie
− A = connecteur et câble ABB
courant maximal de 400 A
