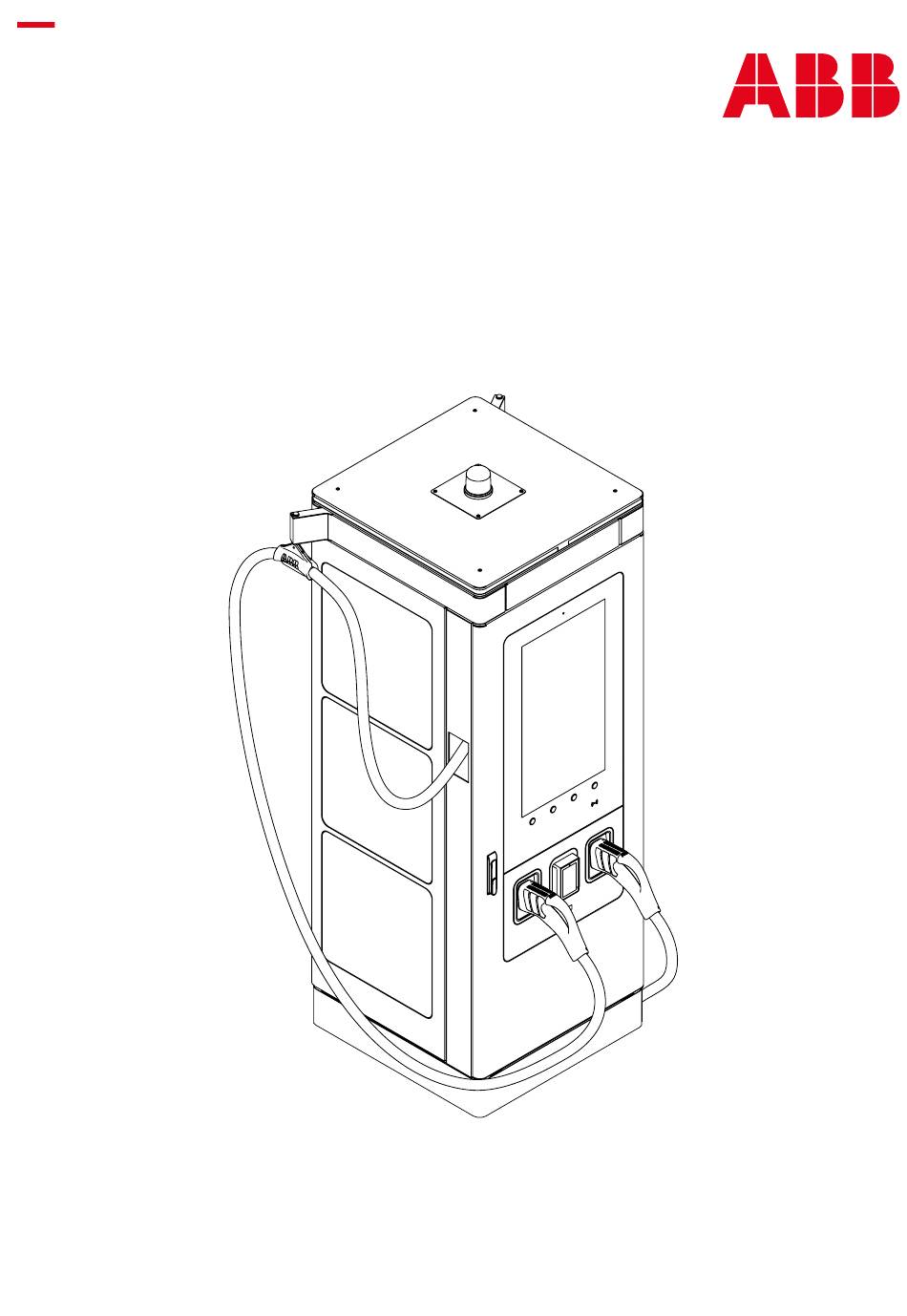

- Page 1 STATION DE RECHARGE ABB E-MOBILITY Manuel d’installation et d’exploitation A400 - CE...
- Page 2 Tous les droits de ce document, de son objet et des informations qui y sont contenues sont réservés. Toute reproduction, divulgation à des tiers ou utilisation de son contenu - en tout ou en partie - est interdite sans l’accord écrit préalable d’ABB E-mobility.
- Page 3 Table des matières 1. Introduction et informations générales 3.10.1 Système de comptage fiscal 3.10.2 Terminal de paiement 3.10.3 Capteurs d'inclinaison Clause de non-responsabilité et conditions de garantie 6 3.10.4 Gabarit pour câbles AC Fonction et objectif du présent document 3.10.5 Câble de charge - 7 mètres Langue Comment utiliser ce document 4.
- Page 4 « Manuel d’installation et d’exploitation » - « A400 - CE » Capteur d'inclinaison (en option) 7.6.1 Raccordement du capteur d’inclinaison 8. Exploitation et utilisation correcte Préparation de la mise en service de l'EVSE Préparatifs à l'utilisation de l'EVSE Session de charge 8.3.1 Démarrage d’une session de charge (Branchement en premier) 8.3.2 Démarrage d’une session de charge...
- Page 5 1. Introduction et informations générales Ce chapitre donne des instructions sur l’utilisation correcte de ce document. Destinataires : • Propriétaire • Installateur qualifié • Entreprise de manutention et de transport • Utilisateur...
- Page 6 à cet EVSE s'annulera avec effet immédiat. Toute dérogation aux instructions contenues dans ce manuel doit être approuvée (par écrit) avant d'être exécutée par ABB E-mobility ou les partenaires de service agréés. Au cas où ABB E-mobility subirait un quelconque préjudice à la suite du non-respect des instructions énoncées dans le présent document, ABB E-mobility se réserve le droit de demander...
- Page 7 Dispositifs de protection contre les surtensions Terminologie Terminologie Description Centre d’exploitation du réseau d’ABB EV Possibilité pour le fabricant de vérifier à distance le bon fonctionnement de l’EVSE Infrastructure Armoire Boîtier de l’EVSE, y compris les composants à l’intérieur Unité intermédiaire qui fournit une alimentation en courant continu à l’ensemble de Armoire électrique...
- Page 8 « Manuel d’installation et d’exploitation » - « A400 - CE » Terminologie Description Le verrouillage est une boucle de courant isolée et une caractéristique qui rend l’état Verrouillage de deux mécanismes ou fonctions mutuellement dépendants. Longueur de câble supplémentaire à partir du haut de la fondation afin que la longueur Mou de câble du câble soit suffisante pour se connecter à...
- Page 9 2. Sécurité Ce chapitre contient les consignes de sécurité à respecter lors de la manutention, l'installation, de la mise en service, de l'exploitation et de la maintenance de l'EVSE. Respectez toujours l'ordre de lecture des instructions tel qu'il est décrit dans ce manuel afin d'éviter toute blessure ou tout dommage à...
- Page 10 « Manuel d’installation et d’exploitation » - « A400 - CE » Responsabilité Le fabricant déclare que l'EVSE est conforme aux réglementations en vigueur dans le pays d'installation et a délivré la déclaration de conformité correspondante. Le fabricant n'est pas responsable des dommages, pertes, coûts ou dépenses encourus par tout utilisateur de l'EVSE (par exemple, l'installateur ou le propriétaire de l'EVSE) si ces dommages, pertes, coûts ou dépenses résultent du non- respect des consignes de sécurité...
- Page 11 à l'extérieur. DANGER ABB E-mobility n'est pas responsable des risques et dommages liés à une utilisation autre que celle décrite dans ce manuel. L'EVSE ne doit être utilisé que conformément à l'usage prévu dans ce manuel et aucune partie n'a le droit d'apporter des modifications sans l'autorisation expresse d'ABB E-mobility.
- Page 12 « Manuel d’installation et d’exploitation » - « A400 - CE » 2.2.2 Risques résiduels Malgré les avertissements et les systèmes de sécurité, certains risques résiduels ne peuvent pas être éliminés. Ces risques sont énumérés dans le tableau suivant et sont accompagnés de quelques suggestions pour les éviter : Description et analyse des risques Action suggérée Attendez au moins 15 minutes après avoir éteint l'EVSE et...
- Page 13 Sécurité Symbole Description Pièces rotatives pouvant entraîner un risque de coincement. Surface chaude présentant un risque de brûlure Avec le terme d'avertissement « Remarque » : Une remarque fournit des informations supplémentaires, afin de faciliter les étapes, par exemple Informations sur l’état de l’EVSE avant le démarrage de la procédure Exigences relatives au personnel pour une procédure Consignes générales de sécurité...
- Page 14 Consignes de sécurité - Transport de l'EVSE • Portez l'équipement de protection individuelle adéquat. • N'utilisez que l'équipement de levage autorisé par ABB E-mobility pour le levage de l'EVSE. • Tenez compte de la masse et du centre de gravité de l'EVSE.
- Page 15 Sécurité 2.5.2 Consignes de sécurité - Installation de l'EVSE • Portez l'équipement de protection individuelle adéquat. • Assurez-vous qu'il n'y a pas de tension sur les câbles d'entrée avant de procéder à l'installation. • Maintenez le personnel non qualifié à une distance de sécurité pendant l’installation. •...
- Page 16 à leurs seuls risques et il leur incombe de tout mettre en œuvre pour garantir qualité, exactitude et performance. ABB E-mobility décline toute responsabilité en cas de dégâts et/ou de pertes découlant d’une faille de sécurité, d’un accès non autorisé, d’une interférence, d’une intrusion, d’une fuite et/ou d’un vol de données...
- Page 17 3. Description Ce chapitre contient des informations sur les modèles, les détails de l'EVSE, les caractéristiques et les données techniques, les dimensions globales et l'identification de l'EVSE. Une description des caractéristiques de l'EVSE est fournie afin d'identifier ses principaux composants et de préciser la terminologie technique utilisée dans le manuel.
- Page 18 « Manuel d’installation et d’exploitation » - « A400 - CE » Conventions d’orientation A. Face avant : face vers l’avant de l’EVSE lors d’une utilisation normale B. Côté gauche C. Côté droit D. Face arrière 3.1.1 Code d’identification de l’EVSE Structure du code d'identification de l'EVSE.
- Page 19 Pays de production Marques de certification ID global ABB E-mobility Référence SAP de l'EVSE (usage interne ABB E-mobility) Numéro de série SAP de l'EVSE (usage interne ABB E-mobility) Date de production Poids de l'EVSE REMARQUE Recherchez la plaque signalétique de votre EVSE pour connaître les données applicables.
- Page 20 « Manuel d’installation et d’exploitation » - « A400 - CE » Vue d’ensemble A400 3.3.1 Vue d'ensemble - Extérieur de l’EVSE Réf. Élément Fonction Antenne sans fil Pour envoyer et recevoir des données via un signal cellulaire Bande LED d'état - Sortie 1 Pour visualiser l'état de la sortie 1 CMS - Sortie 1 Système de gestion des câbles de la sortie 1...
- Page 21 Description 3.3.2 Vue d'ensemble - Fondation et entrée de câbles Réf. Élément Fonction Plaque d'interface de la fondation en béton Pour acheminer les câbles à l'intérieur de l'EVSE dans la bonne position Fondations en béton Pour ancrer l'EVSE au sol et acheminer les câbles Gabarit pour câbles AC (en option) Pour simuler les points de connexion AC et PE et préparer les câbles Boîtier d'entrée des câbles...
- Page 22 « Manuel d’installation et d’exploitation » - « A400 - CE » 3.3.4 Vue d'ensemble - CMS (système de gestion des câbles) Réf. Élément Fonction Position fermée du CMS Position de repos CMS semi-ouvert Position déployée maximale sur le côté CMS entièrement ouvert Position déployée maximale vers l'avant REMARQUE...
- Page 23 Description 3.3.5 Vue d'ensemble - Intérieur de l’EVSE Section DC/DC Section AC/DC Réf. Élément Fonction Modules de puissance Pour alimenter l'EVSE (PM1, PM2, PM3 et PM4) Pour accéder au filtre d'entrée d'air, aux modules de puissance Porte à gauche et aux alimentations auxiliaires Filtre d'entrée d'air Pour filtrer l'entrée d'air Pour maintenir la porte gauche en position semi-fermée après...
- Page 24 « Manuel d’installation et d’exploitation » - « A400 - CE » 3.3.6 Vue d'ensemble - Section connexion Réf. Élément Fonction Interrupteur principal AC Pour isoler la tension d'entrée AC Radiateur Pour éliminer la condensation interne Fusibles de déconnexion auxiliaires Pour protéger et isoler la ligne auxiliaire AC Plaque à...
- Page 25 Description Vue d’ensemble du système Réf. Élément Fonction Véhicule électrique à recharger Place de stationnement Pour garer le véhicule électrique pendant la session de charge Face avant de l'EVSE Côté de l'EVSE avec les connecteurs pour véhicule électrique et l'IHM (interface utilisateur) EVSE Chargeur pour véhicule électrique...
- Page 26 « Manuel d’installation et d’exploitation » - « A400 - CE » Schéma fonctionnel Schéma fonctionnel pour A400 avec distribution d'énergie simple, puissance d'attribution avec une résolution de 50 % de la puissance nominale. EVSE PM 1 MATRICE DE COMMUTATION Interrupteur principal AC MT/BT...
- Page 27 Description Description de l'IHM 3.7.1 Description de l'écran d'accueil Puissance nominale de l'EVSE Index du connecteur et type de connecteur. Informations contextuelles d'état, telles que l'état de charge ou le fonctionnement au ralenti de la voiture. Des informations et des «...
- Page 28 « Manuel d’installation et d’exploitation » - « A400 - CE » Dans la vue Accueil, l'écran est divisé en deux colonnes 50:50, qui fournissent du contenu au côté du connecteur respectif. Lorsque l'utilisateur interagit avec l'EVSE, la section d'écran correspondante s'agrandit (75:25), créant ainsi plus d'espace pour l'interaction.
- Page 29 Description 3.7.3 Couleurs et état de l'écran Le système suit une logique de couleur simple qui reflète les états suivants de l'EVSE : • Blanc - Couleur par défaut Exemple : disponible (par défaut et restreint) • Jaune - Moments de charge, moments de connexion, accents Exemple : connexion et chargement (par défaut et restreint) •...
- Page 30 OCPP à partir de l'EVSE. Portail de services Cloud ABB E-mobility fournit un ensemble d'outils basés sur le cloud pour mettre en service, surveiller et dépanner l'EVSE. REMARQUE Contactez l'entité locale d'ABB E-mobility B.V. pour obtenir de plus amples informations :...
- Page 31 Description 3.10 Options 3.10.1 Système de comptage fiscal L’EVSE peut être équipé en option d’un système de mesure de l’énergie DC. L'affichage du compteur dédié (14) sur le panneau avant indique : A. Heure (hh:mm:ss) B. Date (JJ-MM-AAAA) C. Puissance DC fournie (kWh) hh:mm:dd YY-MM-DD XXXX kWh...
- Page 32 - Tout objet suspect à l'intérieur et autour du logement de la carte IC Si vous constatez l'une des anomalies susmentionnées ou si le terminal de paiement est manipulé ou ouvert, veuillez cesser immédiatement d'utiliser le terminal de paiement et contacter l'entité locale d'ABB E-mobility https://e-mobility.abb.com/contact-centers/.
- Page 33 Description 3.10.4 Gabarit pour câbles AC Le gabarit pour câbles AC (27) est un accessoire destiné à l’unité A400, qui est utile pour couper les câbles AC à la bonne longueur pour l'installation sur l'interrupteur AC principal (50). REMARQUE Gabarit pour câbles AC (27) ID Pièce 6AGC125733. Il peut être réutilisé...
- Page 34 4. Transport, manutention et déballage Cette section explique toutes les spécifications de transport, y compris les procédures de manutention et de déballage de l’EVSE. Destinataires : • Propriétaire • Installateur qualifié • Entreprise de manutention et de transport...
- Page 35 Transport, manutention et déballage Transport de l'EVSE sur l’emplacement d’installation Une société de transport livre l’EVSE à proximité du site d’installation. ATTENTION Le risque est transféré à l'opérateur au moment de la livraison, conformément aux conditions convenues des INCOTERMS 2020. Toute responsabilité concernant la manutention de l'EVSE après le point de livraison est à...
- Page 36 • Vérifiez l'intégrité du ou des connecteurs de charge de l'EVSE. Le(s) connecteur(s) de charge et leurs câbles ne doivent pas être endommagés et/ou rayés. REMARQUE Si des dommages sont constatés, documentez-les et contactez l'équipe de service ABB E-mobility.
- Page 37 Transport, manutention et déballage 4.1.2 Contrôles préliminaires des équipements de levage • Le personnel chargé de la manutention doit porter tous les équipements de protection individuelle (EPI) appropriés et applicables et respecter toutes les mesures de santé et de sécurité applicables à la zone de travail. •...
- Page 38 « Manuel d’installation et d’exploitation » - « A400 - CE » DANGER • Les fourches doivent pouvoir se déplacer entièrement dans la palette pour assurer un soutien complet et être utilisées par du personnel formé. • Les câbles et les chaînes doivent être adaptées au poids total, et doivent être utilisées dans des conditions sûres par un personnel formé.
- Page 39 Transport, manutention et déballage • Assurez-vous que la zone n'est pas accessible au personnel non autorisé et que le personnel impliqué dans la manutention de l’EVSE est pleinement conscient des mesures de sécurité à appliquer lors de la manutention de celui-ci et qu'il se tient à...
- Page 40 « Manuel d’installation et d’exploitation » - « A400 - CE » Levage de l'EVSE AVERTISSEMENT • Risque de pincement ou d'écrasement, l'EVSE est lourd • Assurez-vous que l'équipement de levage peut soulever l'EVSE en toute sécurité • Respectez les consignes de sécurité applicables à l'appareil de levage •...
- Page 41 REMARQUE Si vous constatez des dommages à l'extérieur de l'emballage, sur l'EVSE lorsque vous ouvrez l'emballage, ou des pièces non conformes à la commande, veuillez contacter l'entité locale d'ABB E-mobility B.V. pour obtenir de l'aide : https://e-mobility.abb.com/contact-centers/.
- Page 42 « Manuel d’installation et d’exploitation » - « A400 - CE » • Retirez les deux parties principales (avant et arrière) de l'emballage. • Sortez les caisses contenant les composants fournis. (Reportez-vous à «6. Installation»). • Retirez les 2 supports latéraux. •...
- Page 43 Transport, manutention et déballage 4.3.2 Composants fournis avec l'EVSE Lors du déballage de l’EVSE, assurez-vous que tous les composants fournis avec l’EVSE sont présents : Composant Description Quantité Clés pour ouvrir la porte avant de l'EVSE Plaque d'interface de la fondation en béton Boîtier d'entrée des câbles + 1 + 6 écrous d'installation...
- Page 44 5. Accès à l'intérieur de l'EVSE Toutes les procédures d’accès sont illustrées dans cette section. Destinataires : • Installateur qualifié...
- Page 45 Accès à l'intérieur de l'EVSE Ouverture des portes TENSION DANGEREUSE Assurez-vous que seules des personnes qualifiées ont accès à la clé de la porte et qu'elles portent les vêtements de protection appropriés, comme indiqué ci-dessus. REMARQUE Il y a une clé de porte unique pour chaque EVSE. 5.1.1 Ouverture de la porte avant Utilisez la clé...
- Page 46 « Manuel d’installation et d’exploitation » - « A400 - CE » • Déplacez la protection et insérez la clé. Tournez la clé pour déverrouiller la poignée. • Tirez la poignée vers l'avant jusqu'à ce que vous puissiez la tourner vers la droite. •...
- Page 47 Accès à l'intérieur de l'EVSE 5.1.3 Ouverture des portes latérales Lorsque la porte avant (04) est ouverte, il est possible d'accéder aux systèmes d'ouverture des portes latérales : Porte gauche (31) - Poignée de porte gauche (34) et loquet de porte gauche (33). Porte droite (36) - Poignée de porte droite (43) et loquet de porte droite (41).
- Page 48 « Manuel d’installation et d’exploitation » - « A400 - CE » • Lorsque le CMS (B) est complètement ouvert, bloquez-le en place à l'aide du système dédié (A) 1. Tirez la goupille vers le bas à l'aide de l'anneau et tournez-la dans le sens inverse des aiguilles d'une montre 2.
- Page 49 Accès à l'intérieur de l'EVSE 5.1.4 Fermeture des portes latérales • Pour fermer la porte gauche (31) et/ou la porte droite (36), poussez la porte et tournez la poignée intérieure en position FERMER. REMARQUE Fermez la porte en appliquant la force FERMER appropriée pour la placer dans sa position finale avant de tourner la poignée.
- Page 50 « Manuel d’installation et d’exploitation » - « A400 - CE » Retrait des séparateurs de phase AC principaux Pour accéder aux bornes de connexion de l'entrée AC (59), situées sur la partie inférieure de la face avant, il est nécessaire d'enlever les séparateurs de l'entrée AC principale (60).
- Page 51 6. Installation Toutes les procédures d’installation sont illustrées dans cette section. Destinataires : • Propriétaire • Installateur qualifié • Société de manutention...
- Page 52 « Manuel d’installation et d’exploitation » - « A400 - CE » Installation de l’EVSE 6.1.1 Installation des câbles de charge sur le CMS Après avoir retiré l'emballage, les câbles de charge doivent être installés sur les CMS respectifs : •...
- Page 53 Installation 6.1.2 Exigences en matière d’espace au sol VUE DE DESSUS FACE AVANT Paramètre Description Spécification [mm] Espace pour l’ouverture de la porte latérale gauche Espace pour l’ouverture de la porte latérale droite Espace pour la fixation du capot de la base amovible Espace pour l’ouverture de la porte avant REMARQUE Ces dimensions se réfèrent uniquement à...
- Page 54 6.1.3 Préparation de la fondation L'EVSE peut être installé sur les fondations suivantes : • Fondation préfabriquée (à commander auprès d'ABB E-mobility). Voir la section «6.1.3.1. Préparation de la fondation préfabriquée». • Fondation personnalisée. Dans ce cas, utilisez le dessin de la section «11.3.
- Page 55 Installation • Préparez l’emplacement d'installation et les gaines de câbles souterraines ; faites passer les câbles d'alimentation et de signalisation (A) à l'intérieur de la fondation en béton (26) en utilisant les 4 trous d'entrée (B) et en gardant un mou de câble de 700 mm pour chaque câble.
- Page 56 « Manuel d’installation et d’exploitation » - « A400 - CE » 6.1.3.2 Préparation de la fondation personnalisée L'EVSE doit être installé sur une fondation personnalisée capable de supporter le poids de l'équipement. Utilisez le dessin de la section «11.3. Plaque d’interface de la fondation en béton» pour construire les fondations avant d'installer l'EVSE comme décrit dans l'instruction ci-dessous.
- Page 57 Installation 6.1.4 Installation de l'EVSE sur la fondation • Faites passer les câbles (A) à travers la plaque d'interface de la fondation en béton (25) : − L1 ou R (2 câbles) − L2 ou S (2 câbles) − L3 ou T (2 câbles) −...
- Page 58 « Manuel d’installation et d’exploitation » - « A400 - CE » MÉTHODE 1 MÉTHODE 2 (recommandée) Prenez des mesures pour couper les câbles (PE et AC) à la Prenez des mesures pour couper les câbles (PE et AC) à la bonne longueur sans utiliser le gabarit pour câble AC (27) bonne longueur en utilisant le gabarit pour câble AC (27) REMARQUE...
- Page 59 Installation • Marquez les câbles à la bonne longueur. • Marquez les câbles à la bonne longueur. • Retirez le gabarit de câbles AC (27) en dévissant les 4 écrous. • Quelle que soit la méthode utilisée pour mesurer les câbles, ils doivent être coupés à...
- Page 60 « Manuel d’installation et d’exploitation » - « A400 - CE » • Installez le boîtier d'entrée des câbles (28) sur la plaque d'interface de la fondation en béton (25) en vissant les 8 fixations (écrous). L'orientation correcte est indiquée par les lettres L (gauche) et R (droite).
- Page 61 Installation • Ouvrez la porte avant. Reportez-vous à la section «5.1. Ouverture des portes». • Retirez le séparateur de phase AC principal (60). Reportez-vous à la section «5.2. Retrait des séparateurs de phase AC principaux». • Raccordez les câbles/chaînes de l'équipement de levage aux boulons installés sur la face supérieure de l'EVSE.
- Page 62 « Manuel d’installation et d’exploitation » - « A400 - CE » • Ouvrez la porte avant de l'EVSE lorsqu’il est à proximité du sol. • Abaissez avec précaution l'EVSE sur la fondation. Durant cette étape, les câbles provenant du boîtier d'entrée des câbles (28) doivent être alignés sur les bornes AC principales (59) et la barre omnibus PE (56).
- Page 63 7. Raccordement électrique Toutes les procédures de raccordement électrique sont répertoriées dans cette section. Destinataires : • Installateur qualifié...
- Page 64 « Manuel d’installation et d’exploitation » - « A400 - CE » Raccordement électrique - opérations préliminaires 7.1.1 Types de réseaux basse tension pris en charge Les configurations de réseau suivantes sont autorisées pour le raccordement de l'EVSE : • TN-C •...
- Page 65 Raccordement électrique 7.1.2 Protections de l'entrée AC externe Schéma de principe général permettant d'identifier la position des dispositifs de protection AC. Paramètre Description Réseau moyenne tension Disjoncteur moyenne tension Transformateur moyenne tension/basse tension Dispositifs de protection contre les basses tensions : - Protection contre les surintensités - Protection contre les courants résiduels (RCD) - Dispositif de protection contre les surtensions (SPD) Type 1...
- Page 66 7.1.3 Accès Internet ABB E-mobility exige une connexion Internet pour accéder au chargeur pour les opérations de service à distance, notamment le diagnostic, le dépannage et la mise à jour du logiciel/firmware. Le propriétaire est responsable d'une connexion Internet stable et fiable pour l'EVSE.
- Page 67 Les téléphones portables ne sont pas recommandés pour évaluer la puissance du signal, car ils ne sont pas des appareils de mesure fiables. REMARQUE L'EVSE ne prend en charge que les cartes SIM fournies par ABB E-mobility. Les autres types de cartes SIM ne sont pas pris en charge. 7.1.3.2 Internet via WAN (connexion Ethernet) Le port WAN (connexion Ethernet) de l'EVSE doit être connecté...
- Page 68 « Manuel d’installation et d’exploitation » - « A400 - CE » ATTENTION Conformément aux normes, il est nécessaire d'installer un câble de mise à la terre dans l'une des bornes de terre de protection avec une section minimale d’au moins la moitié de la section du câble de phase. Ceci n'est valable que si le conducteur de terre est constitué...
- Page 69 Raccordement électrique Raccordement de l’entrée AC TENSION DANGEREUSE Avant toute opération, vérifiez que les interrupteurs externes des sources de tension (en amont de l'EVSE) sont désactivés et vérifiez l'absence de tension sur les conducteurs AC ! L'EVSE doit être raccordé à l’entrée AC à l'aide de câbles ayant une section de conducteur appropriée afin de minimiser la perte de puissance.
- Page 70 La communication Ethernet de l’EVSE, si le port Ethernet est activé et qu'une connexion Internet sur site est disponible, permet à l’EVSE de transmettre des données de télémétrie à ABB EVCI Cloud sans avoir à installer des dispositifs supplémentaires (la fonctionnalité de journalisation est déjà intégrée à l’EVSE par défaut). La plateforme EVCI Cloud d’ABB se compose de plusieurs solutions pour la surveillance et la gestion des EVSE en temps réel.
- Page 71 Raccordement électrique 7.4.1 Raccordement du câble Ethernet La connexion Ethernet doit être réalisée sur le connecteur Ethernet (55). • Ouvrez le capot de protection du connecteur Ethernet (55). • Branchez le câble Ethernet au connecteur Ethernet (55).
- Page 72 Plaque à bornes X2 REMARQUE Le bouton d'arrêt et tous les autres composants externes de l'EVSE n'entrent pas dans le champ d'application d'ABB E-mobility et ne sont donc pas fournis. 7.5.1 Raccordement du bouton d’arrêt externe Le raccordement du bouton d'arrêt externe doit être effectué sur la plaque à bornes X2 (53).
- Page 73 Raccordement électrique • Coupez les 2 fils pour brancher le bouton d'arrêt externe, de manière à ce qu'ils atteignent le côté inférieur de la plaque à bornes X2 (53). • Dénudez l'isolation de l'extrémité des fils. • Sertissez une virole (A) à l'extrémité des fils (B). •...
- Page 74 REMARQUE Le disjoncteur, l'alimentation 24 V DC fournie par une alimentation sans interruption et tous les autres composants externes de l'EVSE n'entrent pas dans le champ d'application d'ABB E-mobility et ne sont donc pas fournis. REMARQUE Voir «10.1.1.
- Page 75 Raccordement électrique 7.6.1 Raccordement du capteur d’inclinaison Le capteur d'inclinaison (35) doit être installé à l'intérieur de l'EVSE (à l'avant, en bas à gauche) et raccordé à la plaque à bornes X2 (fournie avec l'EVSE). • Installez le capteur d'inclinaison sur le support prévu à cet effet (à...
- Page 76 « Manuel d’installation et d’exploitation » - « A400 - CE » • Pour installer les fils sur les plaques à bornes à ressort, procédez comme suit : − Insérez un tournevis plat (D) et appuyez jusqu'à ce que le ressort soit ouvert, puis insérez le fil (C) dans le connecteur.
- Page 77 8. Exploitation et utilisation correcte Ce chapitre donne des instructions sur l’utilisation correcte de l’EVSE. Destinataires : • Propriétaire • Installateur qualifié • Utilisateur...
- Page 78 Le propriétaire, l'exploitant ou tout utilisateur ne peut utiliser l'EVSE qu'après avoir obtenu l'approbation (écrite) d'ABB E-mobility indiquant que la mise en service a été correctement effectuée et que l'EVSE est prêt à fonctionner : Risque général :...
- Page 79 Exploitation et utilisation correcte 8.3.1 Démarrage d’une session de charge (Branchement en premier) Pour lancer une session de charge, l'utilisateur doit retirer le connecteur de charge de l'EVSE et le brancher sur le VE (dans ce cas, le connecteur de la sortie 1) Débranchez le connecteur de charge de l'EVSE.
- Page 80 « Manuel d’installation et d’exploitation » - « A400 - CE » Utilisez l’une des méthodes de paiement suivantes : Passez la carte de débit/crédit Passez la carte d'adhérent/la balise RFID Scanner le code QR pour payer avec le téléphone En attente d'autorisation Après avoir passé...
- Page 81 Exploitation et utilisation correcte Début de la session de charge (processus automatique) Démarrage de la session de charge. Dès que le VE est connecté, la session de charge commence Attendez la fin de la session de charge et remettez en place le connecteur de charge Derniers détails de la charge après le retour du connecteur Détail de la tarification et de la facturation.
- Page 82 « Manuel d’installation et d’exploitation » - « A400 - CE » 8.3.2 Démarrage d’une session de charge (Paiement en premier) Les utilisateurs peuvent commencer par payer. Utilisez l’une des méthodes de paiement suivantes : Passez la carte de débit/crédit Passez la carte d'adhérent/la balise RFID En attente d'autorisation Après avoir passé...
- Page 83 Exploitation et utilisation correcte Débranchez le connecteur de charge de l'EVSE. Connecteur saisi L’encadrement jaune sert de retour d'information pour rassurer les utilisateurs sur le connecteur saisi et sur la nécessité de prendre des mesures. Branchez le connecteur de charge au véhicule électrique. Démarrage de la session de charge.
- Page 84 « Manuel d’installation et d’exploitation » - « A400 - CE » Attendez la fin de la session de charge et remettez en place le connecteur de charge Derniers détails de la charge après le retour du connecteur Détail de la tarification et de la facturation. Danger : Tension dangereuse Le connecteur de charge sera verrouillé...
- Page 85 Exploitation et utilisation correcte 8.3.3 Arrêt d'une session de charge Il est possible d'arrêter la session de charge à tout moment en sélectionnant Arrêt dans le menu d'affichage La session de charge est en cours Appuyer sur Arrêt Session de charge arrêtée ! Le connecteur peut être débranché...
- Page 86 9. Maintenance et dépannage Cette section informe l’utilisateur sur les procédures de nettoyage et de maintenance. Exigences préliminaires • Propriétaire • Installateur qualifié • ABB E-mobility Service ou partenaires de service agréés...
- Page 87 Outre la maintenance de routine, un remplacement programmé des composants doit être effectué pour garantir la continuité de l’exploitation de l'EVSE. Contactez ABB E-mobility pour plus d'informations sur les accords de niveau de service disponibles. TENSION DANGEREUSE Les opérations à l'intérieur de l'EVSE sont exclusivement réservées à un personnel autorisé ou formé.
- Page 88 Si vous rencontrez un problème sur l'EVSE, les informations de dépannage ci-dessous peuvent vous aider à résoudre le problème. REMARQUE Si vous ne trouvez pas de solution à votre problème, contactez l'entité locale d'ABB E-mobility B.V. pour obtenir de l'aide : https://e-mobility.abb.com/contact-centers/.
- Page 89 Maintenance et dépannage Mise hors tension totale de l'EVSE L'instruction de mise hors tension totale spécifie l'utilisation des EPI, outils, équipements obligatoires ainsi que les opérations à effectuer pour la mise hors tension électrique de l'EVSE. REMARQUE Cette instruction ne remplace pas les réglementations légales. Les réglementations locales peuvent imposer des exigences qui ne figurent pas dans la présente norme.
- Page 90 « Manuel d’installation et d’exploitation » - « A400 - CE » 9.3.6 Équipements et outils de sécurité Le tableau ci-dessous indique les outils et équipements nécessaires pour effectuer les étapes de la procédure de mise hors tension totale. REMARQUE Pour des raisons de sécurité, les techniciens de maintenance doivent vérifier la fonctionnalité...
- Page 91 Maintenance et dépannage 6. Vérification de l'absence de tension principale : Vérifiez l'absence de tension sous le disjoncteur principal de l'EVSE, à l'aide des trous prévus à cet effet (A). La vérification doit être effectuée à travers les trous dédiés (A) dans le séparateur de phase AC principal (60), à...
- Page 92 « Manuel d’installation et d’exploitation » - « A400 - CE » 8. Évaluation de la mise à la terre et du court-circuit de la ligne d'arrivée : Elle est nécessaire pour réaliser la connexion de terre et de court-circuit sur la ligne d'arrivée AC principale en présence d'un site configuré...
- Page 93 Maintenance et dépannage 10. Séparateur de l'interconnexion des convertisseurs AC/DC-DC/DC : Cette interconnexion (située sur le côté droit de l'EVSE) est connectée au courant continu en bloc. Il est nécessaire d'attendre 15 minutes (après la mise hors tension) pour effectuer un contrôle d'absence de tension, au niveau des trous dédiés sur l'écran, afin que l'énergie interne stockée puisse se décharger.
- Page 94 10. Données techniques Ce chapitre contient des informations sur les modèles, les détails de l'EVSE, les caractéristiques et les données techniques, les dimensions globales et l'identification de l'EVSE. Une description des caractéristiques de l'EVSE est fournie afin d'identifier ses principaux composants et de préciser la terminologie technique utilisée dans le manuel.
- Page 95 Données techniques 10.1 Données techniques 10.1.1 Tableau des données techniques A400 Configuration de l'EVSE Norme de charge (CEI 61851-1) Mode 4 Nombre de sorties Nombre de VE desservis Jusqu’à deux VE en parallèle Sortie 1 : CCS 2 / Sortie 2 : CCS 2 Combinaisons de sorties Type de câble Câble refroidi à...
- Page 96 1 an À partir de la date de fabrication Contactez ABB E-mobility en cas de stockage de l'EVSE pendant des périodes plus longues Protégé des influences des conditions météorologiques Les conditions de transport sont celles auxquelles le produit peut être exposé lorsqu'il est transporté et manipulé dans son...
- Page 97 Données techniques 10.2 Spécifications du câble Entrée AC Section de câble AC jusqu’à 2 x 300 mm pour chaque phase Cosse de câble M12 Dimension max de la cosse de câble Type de raccordement AC Trou Ø13.5 Diamètre du câble AC (plaque d'entrée de câble) Max.
- Page 98 « Manuel d’installation et d’exploitation » - « A400 - CE » 10.4 Courbes de sortie La puissance de sortie de l'EVSE peut être réduite dans les cas suivants : • Conditions environnementales (par exemple, température ambiante) • Temps entre les sessions de charge •...
- Page 99 11. Annexes Cette section fournit des dessins techniques, des spécifications et des schémas supplémentaires. REMARQUE Si vous avez besoin d'informations supplémentaires, contactez l'entité locale d'ABB E-mobility B.V. pour obtenir de l'aide : https://e-mobility.abb.com/contact-centers/ Destinataires : • Propriétaire • Installateur qualifié...
- Page 100 « Manuel d’installation et d’exploitation » - « A400 - CE » 11.1 Dimensions REMARQUE Les mesures du dessin sont exprimées en millimètres (mm) 1000 2100 1000 CMS 1 - Fermé CMS 2 - Fermé CÔTÉ SUPÉRIEUR CMS 1 - Ouverture latérale CMS 2 - Ouverture latérale maximale maximale...
- Page 101 Annexes 11.2 Hauteur des éléments utilisables par l'utilisateur REMARQUE Les mesures du dessin sont exprimées en millimètres (mm) Paramètre Description Fondation/Niveau du sol Écran du compteur (hauteur minimale des éléments utilisables par l'utilisateur) Hauteurs des supports de connecteurs et du terminal de paiement Hauteur du lecteur RFID Hauteur du verrouillage de la poignée pivotante Hauteur des boutons d'affichage (hauteur maximale de l'élément utilisable par l'utilisateur)
- Page 102 « Manuel d’installation et d’exploitation » - « A400 - CE » 11.3 Plaque d'interface de la fondation en béton Le dessin (vue de dessus) montre toutes les mesures nécessaires à la préparation d'une fondation sur mesure : • percer les trous pour fixer l'EVSE au sol/socle (en jaune) •...
- Page 103 Annexes 11.4 Fondation préfabriquée Le dessin montre toutes les mesures nécessaires de la fondation préfabriquée : REMARQUE Les mesures du dessin sont exprimées en millimètres (mm). Sur la face supérieure de la fondation préfabriquée, une flèche indique la face avant. REMARQUE Chaque côté...
