8.3.2

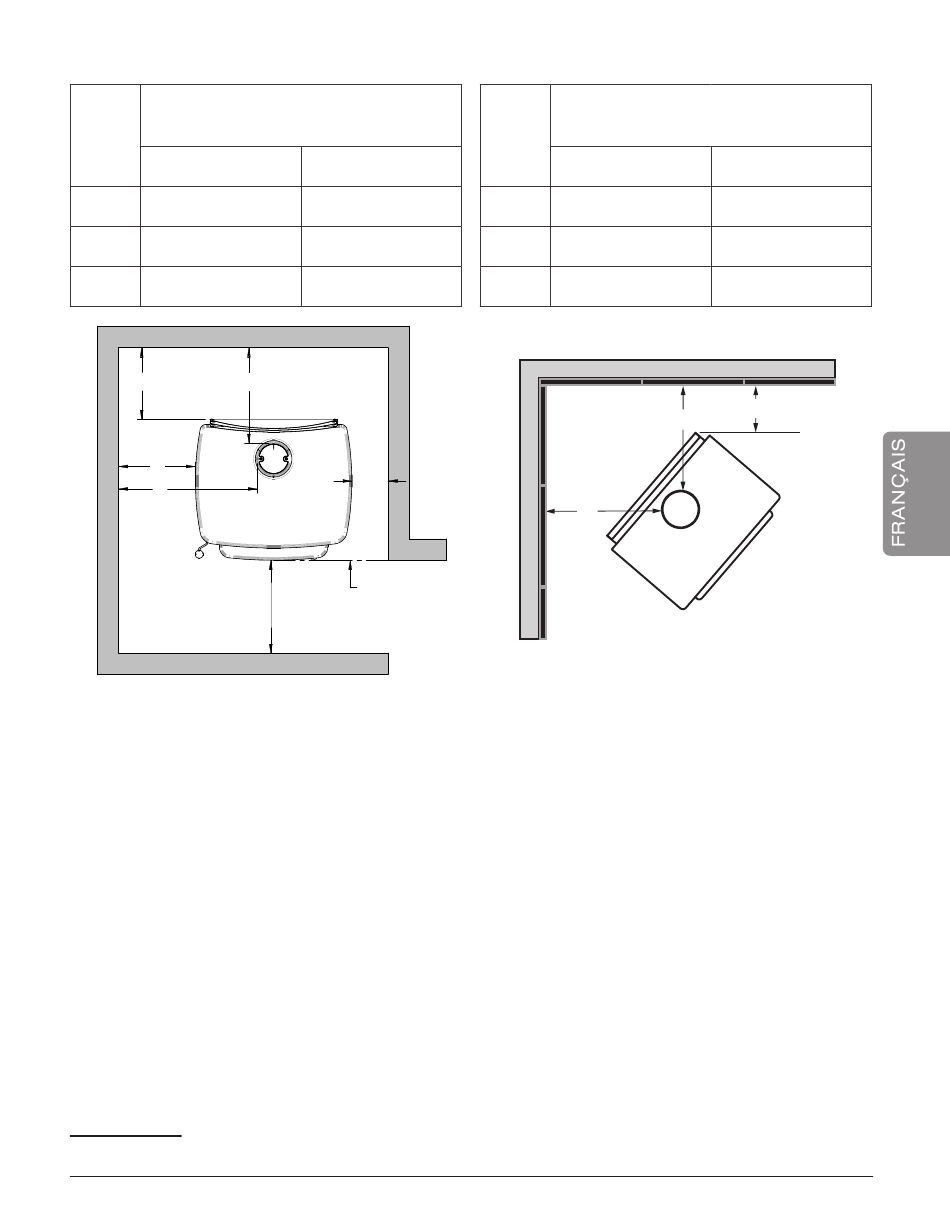

Maison mobile avec écran mural (AC02765, AC02766)
DÉGAGEMENTS DE L'APPAREIL AVEC UN
TUYAU À PAROI DOUBLE ET UN ÉCRAN MURAL
Canada
A
3" (76 mm)
B
3" (76 mm)
C
3" (76 mm)
A
D
B
E
CAN
48"
122 cm
9. Le système d'évacuation
9.1
Conseils généraux
Le système d'évacuation, composé de la cheminée et du tuyau qui raccorde la cuisinière à la
cheminée, agit comme le moteur qui tire la chaleur provenant de la chambre à combustion.
Même le meilleur des appareils ne fonctionnera pas de façon aussi sécuritaire et efficace s'il
n'est pas raccordé à une cheminée adéquate.
La chaleur contenue dans les gaz d'évacuation qui passent de l'appareil au raccord de cheminée,
puis à la cheminée, n'est pas de la chaleur perdue. Cette chaleur est utilisée par la cheminée
pour créer le tirage qui aspire l'air de combustion, garde la fumée dans la cuisinière et évacue
les gaz de façon sécuritaire vers l'air libre. La chaleur contenue dans les gaz d'évacuation peut
être vue comme le combustible dont se sert la cheminée pour créer le tirage.
9.2
Des cheminées appropriées
Cette cuisinière a une performance et une efficacité optimale lorsqu'elle est raccordée à une
cheminée ayant un conduit de fumée de 6" de diamètre. Pour être appropriée, une cheminée de
métal préfabriquée doit être conforme aux normes UL 103 HT (É.-U.) ou ULC S629 (Canada).
Les distances de tuyau listées dans ce tableau se réfèrent aux distances obtenues lorsque l'appareil est installé en accord avec les dégagements
1
de l'appareil mentionnés ci-dessus.
Manuel d'installation et d'utilisation - Cuisinière à bois Pyra
USA
3" (76 mm)
3" (76 mm)
3" (76 mm)
48"
FLUSH
US
36"
92 cm
DISTANCES
DE LA BUSE AVEC TUYAU
1
À PAROI DOUBLE ET ÉCRAN MURAL
Canada
D
6.25" (159 mm)
E
8.75" (222 mm)
F
13" (330 mm)
F
F
USA
6.25" (159 mm)
8.75" (222 mm)
13" (330 mm)
C
Page 61
