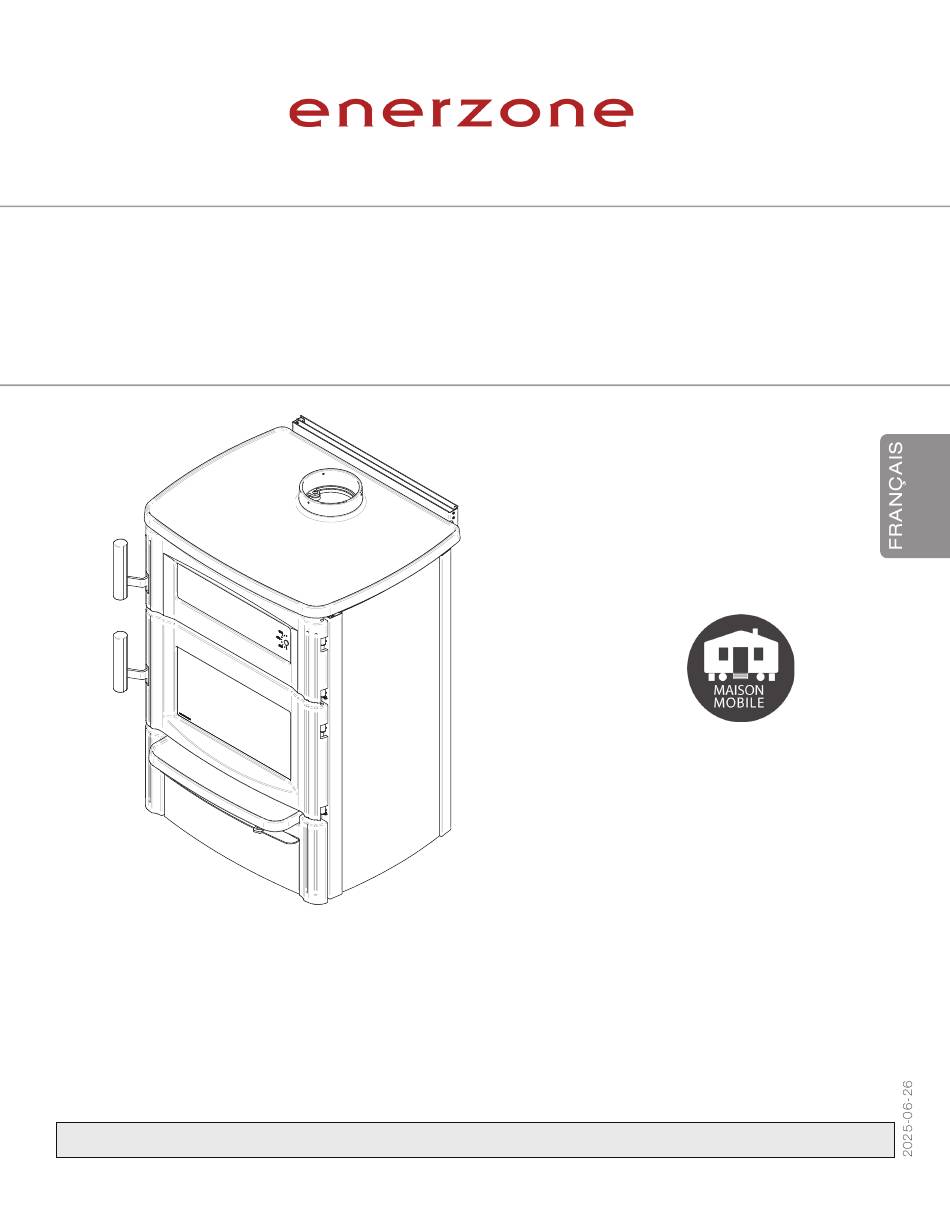

Manuel d'installation et d'utilisation

CUISINIÈRE À BOIS

PYRA

(modèle EB00070)

Essais de sécurité faits conformément

aux normes ULC S627 et UL 1482

par un laboratoire accrédité.

CONSULTER LE CODE DU BÂTIMENT LOCAL OU CONTACTER LE SERVICE MUNICIPAL DES INCENDIES POUR CONNAÎTRE

LES RESTRICTIONS ET LES EXIGENCES D'INSPECTION ET D'INSTALLATION DE LA RÉGION.

LIRE CE MANUEL AU COMPLET AVANT L'INSTALLATION DE CETTE CUISINIÈRE À BOIS. IL EST IMPORTANT DE RESPECTER

INTÉGRALEMENT LES DIRECTIVES D'INSTALLATION. SI LA CUISINIÈRE N'EST PAS INSTALLÉE CORRECTEMENT, IL PEUT EN

RÉSULTER UN INCENDIE, DES BLESSURES CORPORELLES OU MÊME LE DÉCÈS.

AGENCE DE PROTECTION DE L'ENVIRONNEMENT DES É.U. (EPA) : CETTE UNITÉ N'EST PAS UN APPAREIL DE CHAUFFAGE AU

BOIS RÉSIDENTIEL CERTIFIÉ. L'UTILISATION PRINCIPALE DE CET UNITÉ CONCERNE LA CUISSON.

LIRE LE PRÉSENT MANUEL ET LE CONSERVER POUR CONSULTATION

Imprimé au Canada

46415F

Sommaire des Matières pour Enerzone PYRA

Page 1 Manuel d’installation et d’utilisation CUISINIÈRE À BOIS PYRA (modèle EB00070) Essais de sécurité faits conformément aux normes ULC S627 et UL 1482 par un laboratoire accrédité. CONSULTER LE CODE DU BÂTIMENT LOCAL OU CONTACTER LE SERVICE MUNICIPAL DES INCENDIES POUR CONNAÎTRE LES RESTRICTIONS ET LES EXIGENCES D’INSPECTION ET D’INSTALLATION DE LA RÉGION.
Page 3 Il est également fortement recommandé d’enregistrer la garantie en ligne au https://www.enerzone-intl.com/fr/garantie/enregistrement-garantie/ L’enregistrement de la garantie aidera à trouver rapidement les informations requises sur l’appareil. Manuel d’installation et d’utilisation - Cuisinière à bois Pyra Page 3...
Page 4 6.10 Installation du ventilateur optionnel ................43 6.11 Installation des tubes d’air et du coupe-feu ..............44 6.12 Installation dans une maison mobile ................46 6.13 Niveler le produit au besoin ...................46 Page 4 Manuel d’installation et d’utilisation - Cuisinière à bois Pyra...
Page 5 11. Air de combustion ....................... 68 11.1 Maison mobile ......................68 11.2 Maison conventionnelle ....................69 12. Dépannage ........................... 70 13. Liste de pièces ........................71 Garantie à vie limitée - Cuisinière à bois PYRA ................. Détaillant : Installateur : Téléphone : Numéro de série : Manuel d’installation et d’utilisation - Cuisinière à...
Page 6 BURNS. SEE NAME-PLATE AND OCCASIONNER DES BRÛLURES. INSTRUCTIONS. VOIR LES INSTRUCTIONS. St-Augustin-de-Desmaures, (Qc), Canada St-Augustin-de-Desmaures, (Qc), Canada 11/06/2025 (#Test) 11/06/2025 ( # Test ) Fabricant de poêles international 27985 Steve Builder International Page 6 Manuel d’installation et d’utilisation - Cuisinière à bois Pyra...
Page 7 • La chaleur radiante provenant de la vitre inférieure de l'appareil peut occasionner des sensations de chaleur intense ou de brûlure. Il est recommandé de cuisiner sur le côté de l’appareil pour utiliser Manuel d’installation et d’utilisation - Cuisinière à bois Pyra Page 7...
Page 8 Californie comme pouvant causer le cancer ou des malformations congénitales et autres troubles de l’appareil reproducteur. Pour de plus amples informations, prière de consulter le www.P65warnings.ca.gov Page 8 Manuel d’installation et d’utilisation - Cuisinière à bois Pyra...
Page 9 être placée sur des fondations, raccordé à des installations de service et qui rencontre la norme CAN/CSA-Z240 MH. Manuel d’installation et d’utilisation - Cuisinière à bois Pyra Page 9...
Page 10 27 3/4" 573mm 27 3/4" OPTION 703mm 703mm 22 1/4" 566mm © 2025, FABRICANT DE POÊLES INTERNATIONAL INC. TOUS DROITS Figure 2: Vue de face Figure 3: Vue de côté Page 10 Manuel d’installation et d’utilisation - Cuisinière à bois Pyra...
Page 11 5/16" 3/16" 12" 306mm 16 1/2" 21 1/4" 419mm 540mm Figure 5: Vue de face - chambre à combustion Figure 6: Vue de côté - chambre à combustion 5/16" Manuel d’installation et d’utilisation - Cuisinière à bois Pyra Page 11...
Page 12 (voir Figure 9). Allumer le papier et laisser la porte à 90 degrés pendant une minute et 30 secondes, puis fermer la porte. Le contrôle d'air est complètement ouvert. Figure 7: Morceaux de bûche Figure 8: Bois d'allumage Figure 9: Papier journal Page 12 Manuel d’installation et d’utilisation - Cuisinière à bois Pyra...
Page 13 (quatrième et cinquième) doivent être ajoutées au-dessus des 3 premières, légèrement inclinées (10° par rapport à l'horizontale, vue de dessus, voir Figure 14). La distance entre les bûches doit être d'environ 1 pouce. Manuel d’installation et d’utilisation - Cuisinière à bois Pyra Page 13...
Page 14 Pour le chargement, placer 3 bûches sur le lit de charbon dans une orientation Est-Ouest. Laisser environ 2 pouces d'espace d'air entre la brique réfractaire arrière et la première bûche Page 14 Manuel d’installation et d’utilisation - Cuisinière à bois Pyra...
Page 15 5 et 10 minutes. Avant de fermer davantage, assurez-vous que l'intensité de la flamme augmente ou est stable. Allumer le ventilateur à la vitesse maximale. Manuel d’installation et d’utilisation - Cuisinière à bois Pyra Page 15...
Page 16 Il est donc conseillé de faire plusieurs essais afin de bien apprivoiser la Pyra. Thermomètre du four Chambre à...
Page 17 égale à la température ambiante du four. Le thermomètre indique la température ambiante d’un point précis dans le four, ce pourquoi la température indiquée par le thermomètre sert comme référence seulement. Manuel d’installation et d’utilisation - Cuisinière à bois Pyra Page 17...
Page 18 3.1.2 Chambre à combustion Figure 22: Chambre à combustion porte fermée Figure 23: Chambre à combustion porte ouverte Page 18 Manuel d’installation et d’utilisation - Cuisinière à bois Pyra...
Page 19 Pour diminuer l’inconfort dû à la chaleur provenant de la chambre à combustion, il est conseillé de cuisiner en se tenant sur le côté de l’appareil. Manuel d’installation et d’utilisation - Cuisinière à bois Pyra Page 19...
Page 20 Par contre, le four a tendance à garder une température relativement uniforme grâce à son isolation. Les gaz s’échappent finalement par la cheminée Page 20 Manuel d’installation et d’utilisation - Cuisinière à bois Pyra...
Page 21 Par conséquent, le contrôle de vitesse variable peut être laissé à la vitesse désirée. Figure 27: Rhéostat du ventilateur Manuel d’installation et d’utilisation - Cuisinière à bois Pyra Page 21...
Page 22 Les vieux poêles à bois de fonte qui fuyaient n’auraient pas pu chauffer sur de très longues périodes à moins qu’on ne les alimente avec de grosses bûches de bois franc. Cela n’est plus le cas. Page 22 Manuel d’installation et d’utilisation - Cuisinière à bois Pyra...
Page 23 − Le séchage est plus rapide dans un climat sec que dans un climat maritime humide ; − Le séchage est plus rapide l’été par temps chaud que l’hiver ; − Les petites bûches sèchent plus rapidement que les grosses ; Manuel d’installation et d’utilisation - Cuisinière à bois Pyra Page 23...
Page 24 Si la porte doit être ouverte durant un cycle de combustion, ouvrir le contrôle d’admission d’air complètement pendant quelques minutes, puis ouvrir la porte lentement. Page 24 Manuel d’installation et d’utilisation - Cuisinière à bois Pyra...
Page 25 L’appareil ne doit pas être laissé sans surveillance lorsque la porte est légèrement ouverte. Toujours fermer et verrouiller la porte lorsque le feu est allumé. Manuel d’installation et d’utilisation - Cuisinière à bois Pyra Page 25...
Page 26 à allumer ses voisines. Chaque charge de bois devrait fournir plusieurs heures de combustion. La grosseur de chaque charge peut varier selon la quantité de chaleur nécessaire. Page 26 Manuel d’installation et d’utilisation - Cuisinière à bois Pyra...
Page 27 Le taux de combustion minimum de ce poêle à bois a été défini par le fabricant et ne doit pas être modifié. Il est contre la réglementation fédérale de modifier ce réglage ou d’utiliser ce Manuel d’installation et d’utilisation - Cuisinière à bois Pyra Page 27...
Page 28 Par contre, il faut une combustion très forte pour fermer complètement l’entrée d’air. Il est recommandée de la réduire entre 15 et 40 %. Page 28 Manuel d’installation et d’utilisation - Cuisinière à bois Pyra...
Page 29 Le meilleur moment pour retirer la cendre est lorsque l’appareil est relativement froid, mais qu’il y a encore un peu de tirage pour aspirer la poussière de cendres vers l’intérieur de l’appareil et l’empêcher de sortir dans la pièce. Manuel d’installation et d’utilisation - Cuisinière à bois Pyra Page 29...
Page 30 Inspecter les briques ou les pierres réfractaires et le coupe-feu périodiquement. Remplacer ce qui est cassé ou endommagé. L’utilisation de l’appareil avec un coupe-feu endommagé ou manquant pourrait créer des températures et des conditions dangereuses et annulera la garantie. Page 30 Manuel d’installation et d’utilisation - Cuisinière à bois Pyra...
Page 31 Ne pas nettoyer la vitre lorsque l'appareil est chaud. Ne jamais faire un usage abusif de la porte en la frappant ou en la claquant. Ne pas utiliser l’appareil si la vitre est craquée ou brisée. Manuel d’installation et d’utilisation - Cuisinière à bois Pyra Page 31...
Page 32 à la porte (E) avec les vis retirées plus tôt. Les deux principales causes de bris de vitre sont un positionnement inégal dans la porte et des vis de rétention trop serrées. Page 32 Manuel d’installation et d’utilisation - Cuisinière à bois Pyra...
Page 33 Réinstaller la vitre, en prenant soin de bien la centrer dans la porte. Ne pas trop serrer les vis. Les deux principales causes de bris de vitre sont un positionnement inégal dans la porte et des vis de rétention trop serrées. Manuel d’installation et d’utilisation - Cuisinière à bois Pyra Page 33...
Page 34 être vérifié. Si le papier glisse facilement à n’importe quel endroit, il faut soit ajuster la porte ou remplacer le joint d’étanchéité. Faire ce test uniquement lorsque l’appareil est froid. Page 34 Manuel d’installation et d’utilisation - Cuisinière à bois Pyra...
Page 35 Refaire les mêmes étapes si le résultat n'est pas concluant. DETAIL I DETAIL I DETAIL B DETAIL B Figure 29: Ajustement porte de la chambre à combustion Figure 30: Ajustement porte de four Manuel d’installation et d’utilisation - Cuisinière à bois Pyra Page 35...
Page 36 Les configurations 1-2-3-4-5-6, indiquent dans quel direction celles-ci agissent sur l’ajustement de la porte Figure 32: Ajustement latéral des pentures excentriques Figure 33: Ajustement des portes Figure 34: Ajustement en profondeur des pentures excentriques Page 36 Manuel d’installation et d’utilisation - Cuisinière à bois Pyra...
Page 37 Fermer la porte. Ne pas utiliser l'appareil pendant 24 heures. porte four joint Figure 35: Joint d’étanchéité de la porte de la chambre à d'étanchéité combustion Manuel d’installation et d’utilisation - Cuisinière à bois Pyra Page 37...
Page 38 Pour retirer le panneau décoratif (F), enlever les portes en les levant. Retirer ensuite les 4 moulures (E) et les 2 panneaux décoratifs (F) en dévissant les vis. Figure 36: Enlever les portes Figure 37: Retirer les moulures Figure 38: Retirer les panneaux décoratifs Page 38 Manuel d’installation et d’utilisation - Cuisinière à bois Pyra...
Page 39 à l'arrière de la base en coupant les micro-joint avec des pinces. MICRO-JOINT Faire passer le boîter de prise d'air (E) dans la base et faire passer la buse dans le trou précédement découpé à l'arrière de la base. Manuel d’installation et d’utilisation - Cuisinière à bois Pyra Page 39...
Page 40 Lever le boîtier de prise d'air pour l'appuyer sous le fond de la chambre à combustion. Fixer-le à la base à l'aide de deux vis (F) à l'avant et 2 vis (F) à l'arrière. Remettre la façade et le tiroir à cendre. Page 40 Manuel d’installation et d’utilisation - Cuisinière à bois Pyra...
Page 41 (doit être conforme aux normes ULC S110 ou UL 181, classe 0 ou classe 1), vendu séparément. Il est obligatoire d’installer l’entrée d’air frais en maison mobile. Voir le manuel d’installation de l’ensemble d’entrée d’air frais pour plus de détails. Manuel d’installation et d’utilisation - Cuisinière à bois Pyra Page 41...
Page 42 Installation des reteneurs de bûches Page 42 Manuel d’installation et d’utilisation - Cuisinière à bois Pyra...
Page 43 électrique du ventilateur ne doit pas toucher à aucune surface de la cuisinière de façon à éviter les décharges électriques ou les incendies. Le cordon électrique ne doit pas passer sous la cuisinière. DETAIL J Manuel d’installation et d’utilisation - Cuisinière à bois Pyra Page 43...
Page 44 S’assurer que la dent touche le fond du chemin du tube. Installer le coupe-feu Répéter les étapes 1 et 2 pour les autres tubes d’air secondaire. Retirer dans l’ordre inverse. Page 44 Manuel d’installation et d’utilisation - Cuisinière à bois Pyra...
Page 45 Prendre note que n’importe quel tube (B) peut être remplacé sans retirer le coupe-feu (A) et que les tubes sont tous identiques.. Manuel d’installation et d’utilisation - Cuisinière à bois Pyra Page 45...
Page 46 (E) situé à l'avant et à l'arrière du produit. Retirer les panneaux décoratifs (F) et ajuster les boulons élévateurs (G) avec une clef #10. Page 46 Manuel d’installation et d’utilisation - Cuisinière à bois Pyra...
Page 47 Manuel d’installation et d’utilisation - Cuisinière à bois Pyra Page 47...
Page 48 Page 48 Manuel d’installation et d’utilisation - Cuisinière à bois Pyra...
Page 49 Pour bien nettoyer tout le chemin des gaz, il est recommandé d’utiliser la brosse de nettoyage. Pour s’assurer d’atteindre tous les recoins, surtout le dessus et les côtés du four, il est conseillé de retirer la cheminée. Manuel d’installation et d’utilisation - Cuisinière à bois Pyra Page 49...
Page 50 Ne pas utiliser d’eau, car il pourrait se produire une explosion de vapeur ; L’inspection et le nettoyage de l'appareil par un ramoneur qualifié ou le service des incendies sont obligatoires avant la remise en service de l’appareil. Page 50 Manuel d’installation et d’utilisation - Cuisinière à bois Pyra...
Page 51 • Si nécessaire, un apport d’air de combustion doit être apporté à la pièce. • N’utilisez pas de matériaux de fortune et ne faites aucun compromis lors de l’installation de cette cuisinière. Manuel d’installation et d’utilisation - Cuisinière à bois Pyra Page 51...
Page 52 Il est également recommandé d’enregistrer la garantie en ligne. Page 52 Manuel d’installation et d’utilisation - Cuisinière à bois Pyra...
Page 53 Pour connaître la façon sécuritaire de réduire les dégagements, voir la section « 8.2 Réduction sécuritaire des dégagements ». Se référer aux images et tableaux suivants pour les distances minimales à respecter Manuel d’installation et d’utilisation - Cuisinière à bois Pyra Page 53...
Page 54 72" 48" 183cm FLUSH 48" 36" 122 cm 92 cm Figure 39: Dégagements aux murs adjacents Figure 40: Dégagement au plafond Figure 41: Dégagements en coin Page 54 Manuel d’installation et d’utilisation - Cuisinière à bois Pyra...
Page 55 15" (381 mm) Les distances de tuyau listées dans ce tableau se réfèrent aux distances obtenues lorsque la cuisinière est installée en accord avec les dégagements de l’appareil mentionnés ci-dessus. Manuel d’installation et d’utilisation - Cuisinière à bois Pyra Page 55...
Page 56 La protection de plancher se limite au dégagement arrière (G) si ce dernier est inférieur à 8 pouces (203 mm). Seulement requis sous la section horizontale (Ho) du connecteur. Doit excéder d’au moins 2" (51 mm) de chaque côté du connecteur. Page 56 Manuel d’installation et d’utilisation - Cuisinière à bois Pyra...
Page 57 Les distances de tuyau listées dans ce tableau se réfèrent aux distances obtenues lorsque la cuisinière est installée en accord avec les dégagements de l’appareil mentionnés ci-dessus. Manuel d’installation et d’utilisation - Cuisinière à bois Pyra Page 57...
Page 58 24ga (0,61 mm), es-pacée du 12" mur d’au moins 25 mm (1 po)* par des cales ininflammables. * Au Canada cet espace peut être de 21 mm (7/8") Page 58 Manuel d’installation et d’utilisation - Cuisinière à bois Pyra...
Page 59 Dégagements avec un écran mural Dégagement min. entre le 833 mm dessus de l’appareil et le (32 13/16") plafond sans protection Dépassement de l’écran 500 mm plus haut que l’appareil (20") USA 25 mm (1") Espace minimum derrière Can. 21 mm l’écran (7/8") USA 25 mm (1")
Page 60 122 cm 92 cm Les distances de tuyau listées dans ce tableau se réfèrent aux distances obtenues lorsque l'appareil est installé en accord avec les dégagements de l’appareil mentionnés ci-dessus. Page 60 Manuel d’installation et d’utilisation - Cuisinière à bois Pyra...
Page 61 être conforme aux normes UL 103 HT (É.-U.) ou ULC S629 (Canada). Les distances de tuyau listées dans ce tableau se réfèrent aux distances obtenues lorsque l'appareil est installé en accord avec les dégagements de l’appareil mentionnés ci-dessus. Manuel d’installation et d’utilisation - Cuisinière à bois Pyra Page 61...
Page 62 9.2.1 Cheminées de métal préfabriquées Ces cheminées sont souvent appelées cheminées « à haute température », parce qu’elles possèdent des caractéristiques spéciales pour supporter les températures qui peuvent être générées par les appareils à bois. Les cheminées préfabriquées subissent des essais en tant que système comportant tous les éléments nécessaires pour l’installation.
Page 63 à suivre. Premièrement, installer la cheminée verticalement dans la partie chauffée de la maison, pas dehors le long d’un mur extérieur. Deuxièmement, la cheminée devrait traverser la partie chauffée la plus haute du bâtiment ou tout près. Manuel d’installation et d’utilisation - Cuisinière à bois Pyra Page 63...
Page 64 Même le meilleur appareil ne fonctionnera pas bien s’il est raccordé à cette cheminée. Page 64 Manuel d’installation et d’utilisation - Cuisinière à bois Pyra...
Page 65 • Dégagement minimum par rapport aux matériaux inflammables : 450 mm (18 po.) Le dégagement minimum peut être réduit de 50 pour cent à 225 mm (9 po.) si un écran approprié est installé, soit sur le tuyau, soit sur la surface inflammable. Manuel d’installation et d’utilisation - Cuisinière à bois Pyra Page 65...
Page 66 Les installations droites ont aussi besoin de moins d’entretien parce qu’il n’y a pas d’angles où la créosote puisse se déposer. • La cheminée et le raccord de cheminée doit être en bon état. Page 66 Manuel d’installation et d’utilisation - Cuisinière à bois Pyra...
Page 67 Insérer le raccord (A) sur l'anneau de cheminée en fonte et le fixer avec les trois vis (B) fournies avec l'appareil. Figure 56: Raccord universel PL36899 Manuel d’installation et d’utilisation - Cuisinière à bois Pyra Page 67...
Page 68 L’extrémité extérieure devrait être munie d’un capuchon contre les intempéries avec grillage. Lorsqu’une maison mobile a été transformée en maison standard en l’installant sur une fondation permanente, l’approvisionnement en air extérieur n’est pas nécessaire. Page 68 Manuel d’installation et d’utilisation - Cuisinière à bois Pyra...
Page 69 à l’extérieur de la maison peut aspirer la fumée chaude de l'appareil dans le conduit, vers l’extérieur. Vérifier s’il n’y a pas de dépôts de suie sur le conduit d’apport d’air extérieur lors du nettoyage et de l’inspection du système, une fois l’an. Manuel d’installation et d’utilisation - Cuisinière à bois Pyra Page 69...
Page 70 • Mauvais réglage des entrées de celle-ci. d’air lors du démarrage. • Demandez l’inspection du conduit par un • La cuisinière doit être technicien certifié. nettoyée. • Nettoyez régulièrement la cuisinière comme indiqué. Page 70 Manuel d’installation et d’utilisation - Cuisinière à bois Pyra...
Page 71 Liste de pièces DETAIL E 50 49 DETAIL C DETAIL A DETAIL B Manuel d’installation et d’utilisation - Cuisinière à bois Pyra Page 71...
Page 72 30506 VIS NOIRE TÊTE PAN TORX TYPE F 1/4-20 X 1" 30185 RONDELLE 17/64" TYPE AA NOIRE 30187 RONDELLE EN ACIER INOX 17/64" Ø INT. X 1/2" Ø EXT. Page 72 Manuel d’installation et d’utilisation - Cuisinière à bois Pyra...
Page 73 PROTECTEUR D'ÉCLABOUSSURE 30154 VIS ZINC NOIRE #10 X 5/8" QUADREX #2 TYPE A AC02088 PANNEAUX LATÉRAUX NOIR AC01211 KIT D'ENTRÉE D'AIR FRAIS 5"Ø POUR POÊLE À BOIS SUR PATTES Manuel d’installation et d’utilisation - Cuisinière à bois Pyra Page 73...
Page 74 CORDON D'ALIMENTATION 96" X 18-3 Gaine SJT 44070 VENTILATEUR TANGENTIEL CAGE UNIQUE 130 PCM 115V-60Hz-56W 44080 RHÉOSTAT SANS ÉCROU 44087 ÉCROU DU RHÉOSTAT 31224 GRILLE DU FOUR POUR CUISINIÈRE Page 74 Manuel d’installation et d’utilisation - Cuisinière à bois Pyra...
Page 75 Les frais de main-d’œuvre et de réparation portés au compte du fabricant sont basés sur une liste de taux prédéterminés et ne doivent pas dépasser le prix de gros de la pièce de rechange. Si votre appareil ou une pièce sont défectueux, communiquez immédiatement avec votre détaillant ENERZONE. Avant d’appeler, ayez en main les renseignements suivants pour le traitement de votre réclamation sous garantie : •...
Page 76 NOTES : Page 76 Manuel d’installation et d’utilisation - Cuisinière à bois Pyra...
Page 77 NOTES : Manuel d’installation et d’utilisation - Cuisinière à bois Pyra Page 77...
Page 78 NOTES : Page 78 Manuel d’installation et d’utilisation - Cuisinière à bois Pyra...
Page 79 Le manufacturier se réserve le droit G3A 2H3 de modifier ce manuel de temps à autre et ne peut être tenu 1-877-356-6663 responsable de tous problèmes, blessures ou dommages https://www.enerzone-intl.com/fr/ subis suite à l’utilisation d’information contenue dans tout tech@sbi-international.com manuel obtenu de sources non autorisées.
