Pos.
Désignation
1
Joint
2
Couvercle
1. Dévisser les vis du bornier.
2. Retirer le couvercle et le joint.

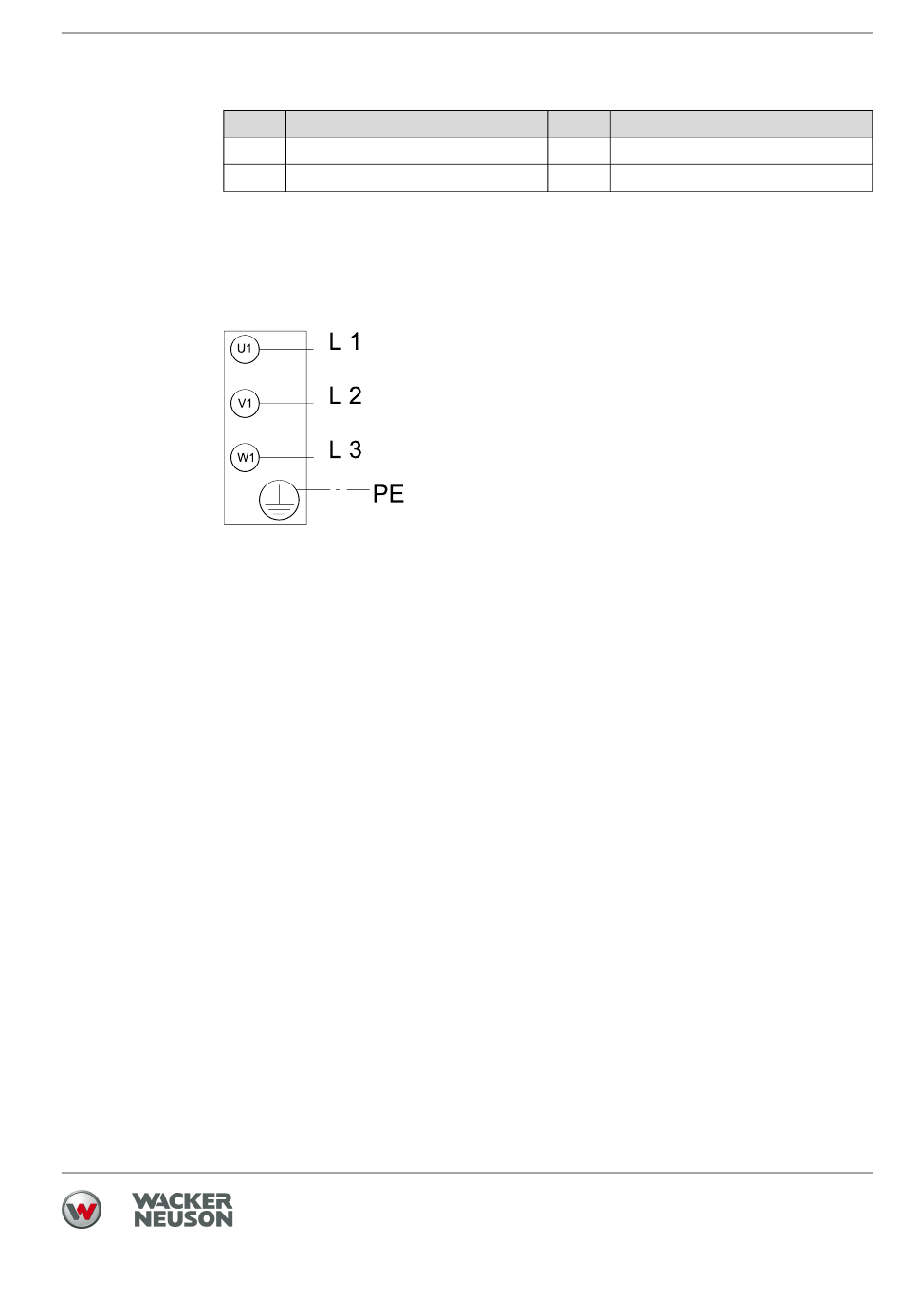

Le câble de raccordement doit être branché dans le bornier selon le schéma
électrique ci-dessous.
3. Fixer le conducteur de terre. (uniquement pour les unités
tion I)
Remarque : Attention au sens de rotation opposé lors du raccordement de
2 vibrateurs externes.
4. Fixer le joint et le couvercle.
Remarque : Veillez à ce que le joint soit bien à sa place.
5. Visser les vis (les coller) du bornier.
Couple de serrage 5,5 Nm.
Remarque : Le bornier doit être parfaitement étanche à la poussière et à l'humi-
dité.
9 Montage et branchement électrique
Pos.
Désignation
3
Vis (4 pièces)
de l'indice de protec-
29
