Vérification de l'usure et de la
déformation des bras de fourche
ATTENTION
Le contrôle du bras de fourche doit être effectué soi-
gneusement par un personnel qualifié afin de détec-
ter tout dommage, rupture, déformation, etc. pouvant
réduire la sécurité d'utilisation.
– Vérifier l'épaisseur de la lame du bras de
fourche à un point situé entre l'extrémité du
cône et le talon du bras de fourche.

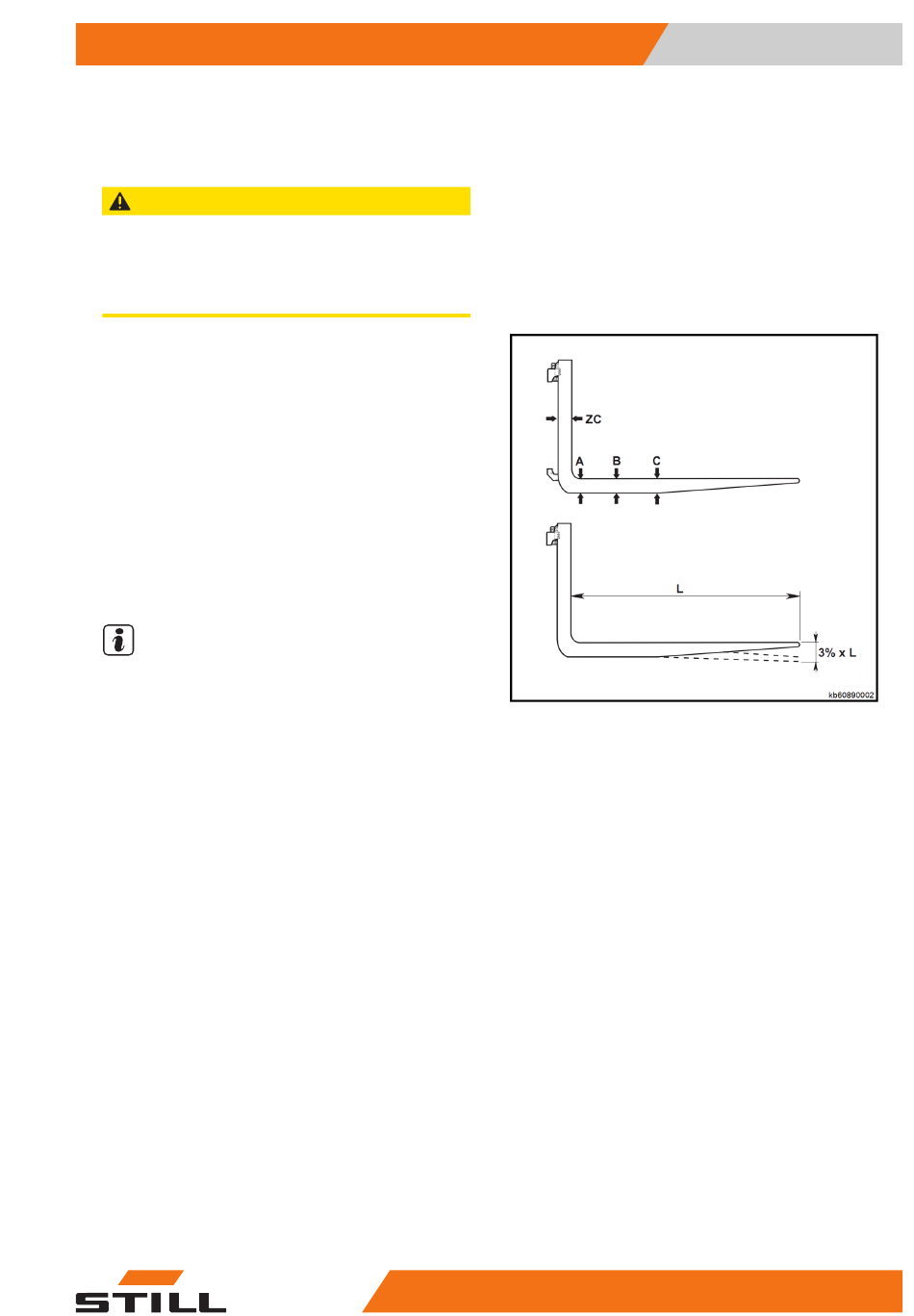

– Mesurer la section représentative (ZC) indi-
quée sur le plan et la comparer avec les
sections A, B et C. L'usure maximale autori-
sée aux points A, B et C est de 10 % par
rapport à la section représentative.
Les fourches doivent être retirées du service
si la lame est usée à 90 % de son épaisseur
d'origine.
REMARQUE
La tige de la fourche peut servir de guide pour
son épaisseur d'origine. Il est recommandé
d'utiliser une jauge d'usure pour cette mesure.
– Quand les bras de fourche sont montés sur
le plateau dans la position de travail, vérifier
que la différence de hauteur des extrémités
n'est pas supérieure à 3 % de la longueur.
Ex. : longueur (L) cm 120 = (120 x 3/100) =
3,6 cm.
– Vérifier visuellement que les bras de four-
che ne sont pas fissurés, en particulier au
niveau du talon de la fourche et des zones
de fixation. En cas de doute, effectuer un
contrôle par ressuage.
– Remplacer les pièces endommagées si né-
cessaire.

