SEA JOINT Manuel D'installation page 2

International registered trademark n. 804888
JOINT est un opérateur articulé avec plaque de fixation au sol pour usage résidentiel ou commercial
CHARACTERISTIQUES TECHNIQUES
Vitesse Portail: 8 - 12 seconds pour le cycle de 90°
Maxi Longueur vantail: 6 mm
Maxi Poids portail: 455 kg
Maxi Cycles: 250 cycles per day with Sea's Plug-In Transformer. (Gate size 6 m x 2,4 m)
Câble d'alimentation AC: câble d'éclairage paysager de calibre 14 ou supérieur, pour l'enfouissement
direct et 300 watts à la longueur maximale de 305 m

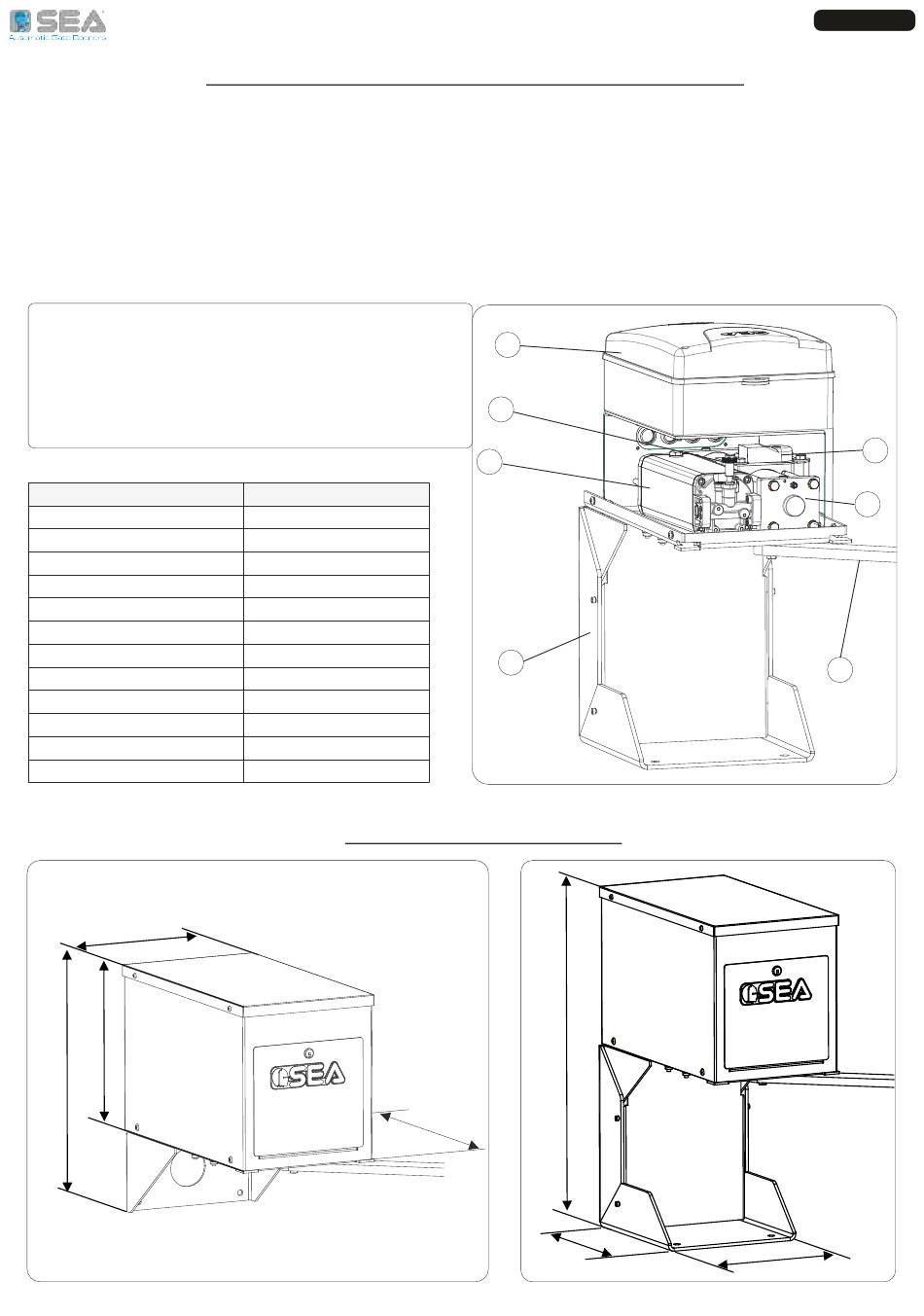

COMPOSANTS PRINCIPAUX
1. Carte électronique
2. Unité hydraulique
3. Déverrouillage manuel
4. Plaque de fixation au sol
DONNEES TECHNIQUES
Alimentation
Puissance moteur
Températ. de fonction.
Maxi longueur vantail
Dégré IP
Temps d'ouverture 90°
Cycles/heures
Maxi poids du portail
Maxi dégré d'ouverture
Protection anti-écrasement
Encodeur
Ralentissement
2 5 5
305
457
CHARACTERISTIQUES TECHNIQUES
5. Bras articulé
6. Vérin
7. Encodeur Absolu
(OPTIONAL)
JOINT
230V
280 W
-20°C to +55°C*
6 m
Ip44
8 - 12 sec
(sec.)
40
455 kg
100°
Valves By Pass
Absolu
Electronique
DIMENSIONS (mm)
1
3
2
4
Fig.2
660
4 8 3
3 0 5
FRANÇAIS
Italiano
7
6
5
Fig.1
Fig.3
2 8 0
15
