Bergstrom DUAL POWER II Manuel De L'utilisateur page 12

DUAL POWER II
FR
Commutateur
Relais A
Az Bleu
N Noir
R Rouge
V Vert
B Blanc
A Jaune
Na Orange
M Marron
RELAIS A = Electro
RELAIS B = Souffleuse
Souffleuse
Thermostat
Fusibles
15 A (12 V)
10 A (24 V)
Fusible souffleuse
15 A (12 V)
10 A (24 V)
Ventilateur du
condensateur
Ventilateur du
condensateur
Fusible 100 A (12 V)
Fusible 80 A (24 V)
moteur de démarrage

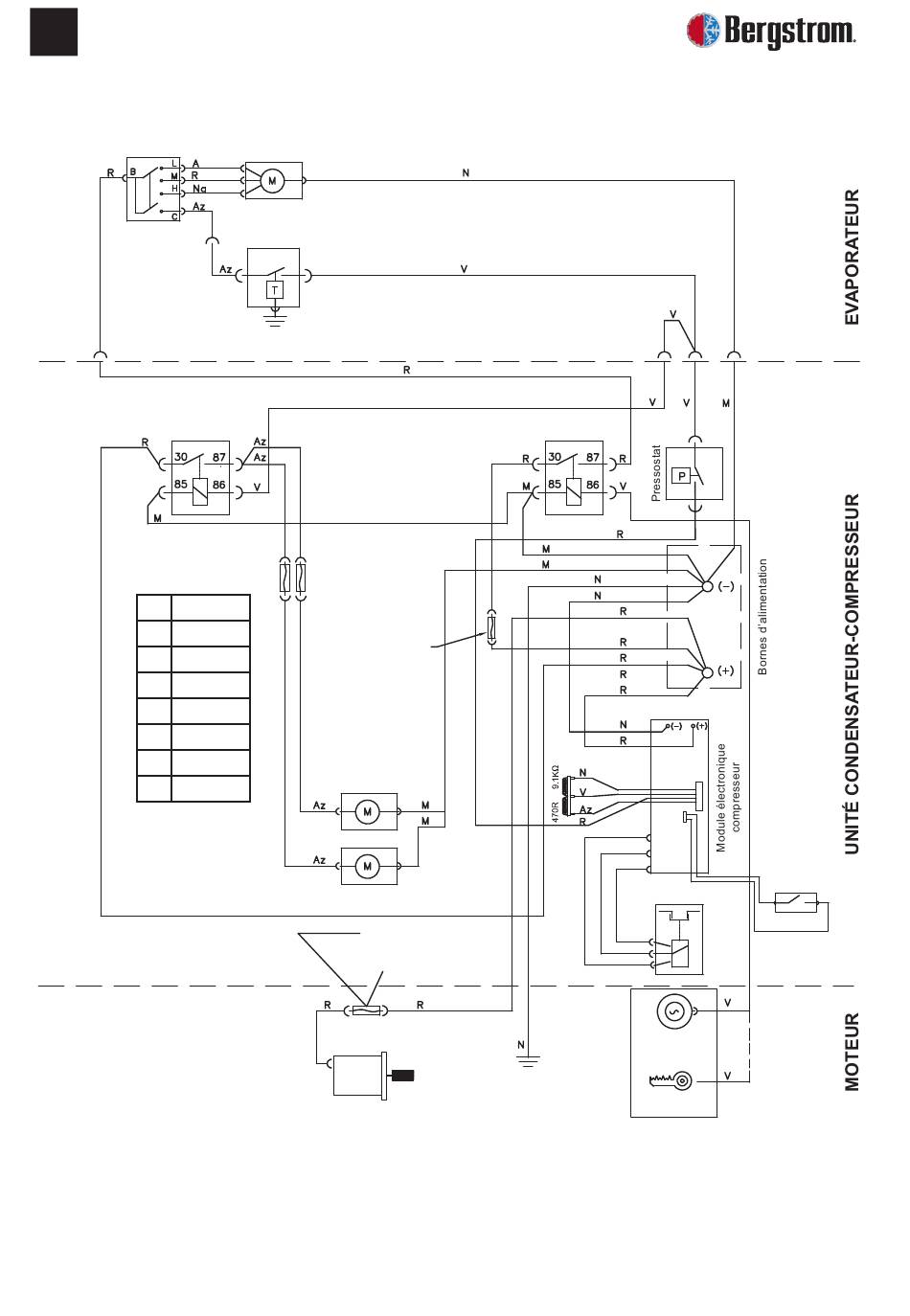

SCHÉMA ÉLECTRIQUE - 12 V / 24 V
Relais B
Résistance
Batterie ou
12
Capteur
température
compresseur
Compresseur
Alternateur
Optionnel
Clé de
contact
