13.
Remplacer le coussinet droite de l'arbre du bras
56
2
1
REGLAGE ET INSPECTION
Le coussinet droite de l'arbre du bras doit être remplacé, dès que le
bras commencera à tourner durement.
ATTENTION! Risque d'accident!
Fermer l'interrupteur principal!
Ne procéder au remplacement du coussinet d'arbre du bras qu'après
avoir débranché la machine à coudre.
ATTENTION!
Ne pas utiliser d'outil de démontage!
Lors du démontage et montage du coussinet droite de l'arbre du bras,
ne pas exercer de pression axiale sur l'arbre du bras. Une pression
axiale en direction du couvercle du bras peut provoquer
l'endommagement du levier de fil.

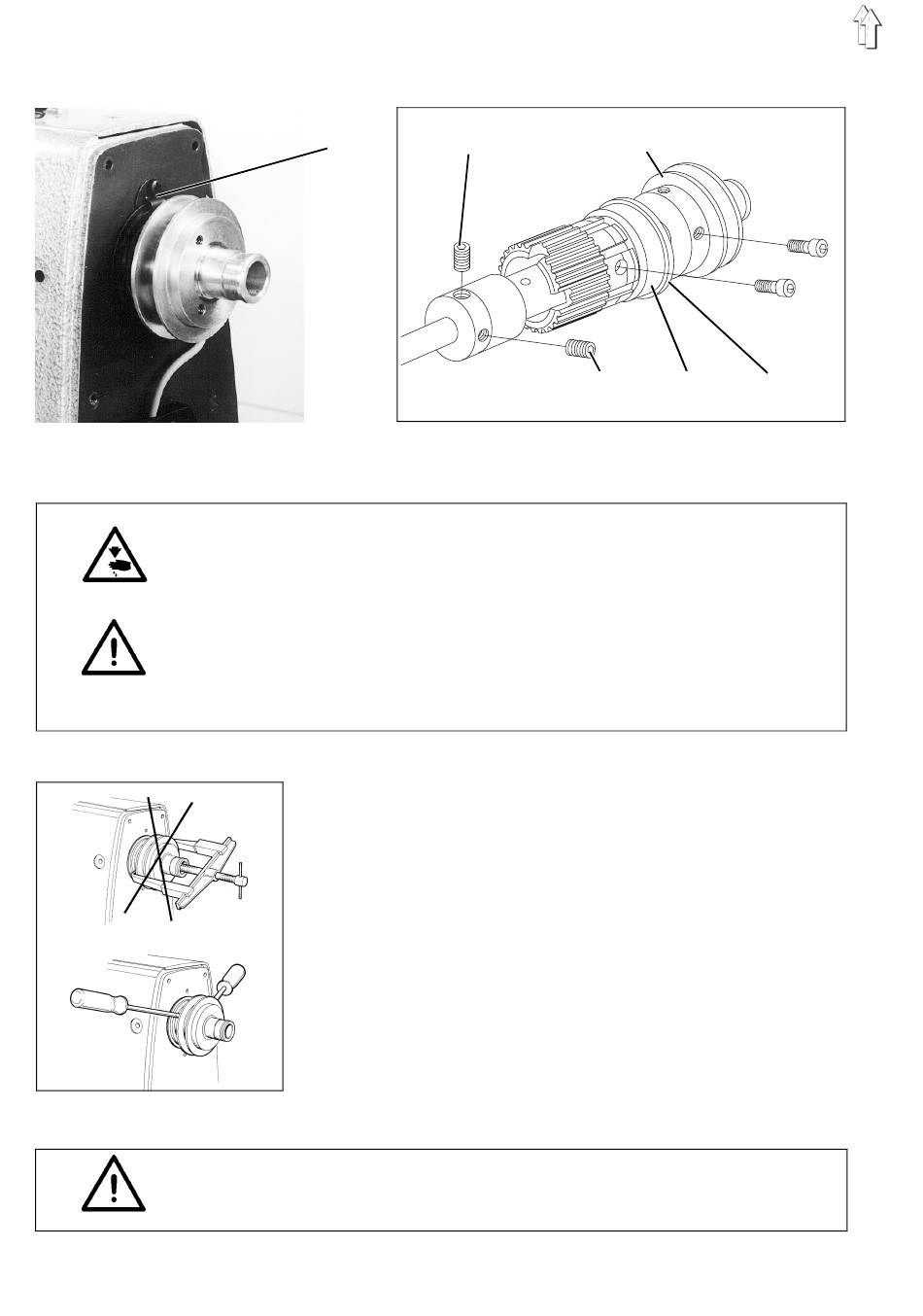

Echanger le coussinet droite de l'arbre du bras
–
Enlever le transmetteur de position, le volant à main, le
garde-courroie et le couvercle de la tête.
–
Retirer la courroie trapézoïdale et les deux ressorts (1) de retenue.
–
Oter le circlip (6).
–
Desserrer les vis (2) et (4).
–
Pousser la courroie dentée de sa roue vers la gauche.
–
A force de levier, par ex. avec deux tournevis ou autre chose,
retirer l'unité d'entraînement.
L'unité d'entraînement se compose de: la roue de courroie dentée,
la poulie à gorge et le roulement à billes.
–
Retirer la poulie à gorge en V (3).
–
Echanger la roue de courroie dentée complètement (N de
référence: 0271 000322) ou démonter avec une vis d'arraché le
roulement à billes (5) et emmancher par pression un nouveau
roulement à billes (N de référence: 0211 000362 ).
–
Remonter la poulie à gorge en V.
–
Incorporer l'unité d'entraînement.
–
Refixer toutes les pièces démontées.
ATTENTION!
Après le remplacement de l'arbre du bras, toute la machine doit être
réajustée.
3
4
5
6
