EXCEL 50 NOTICE D'INSTALLATION

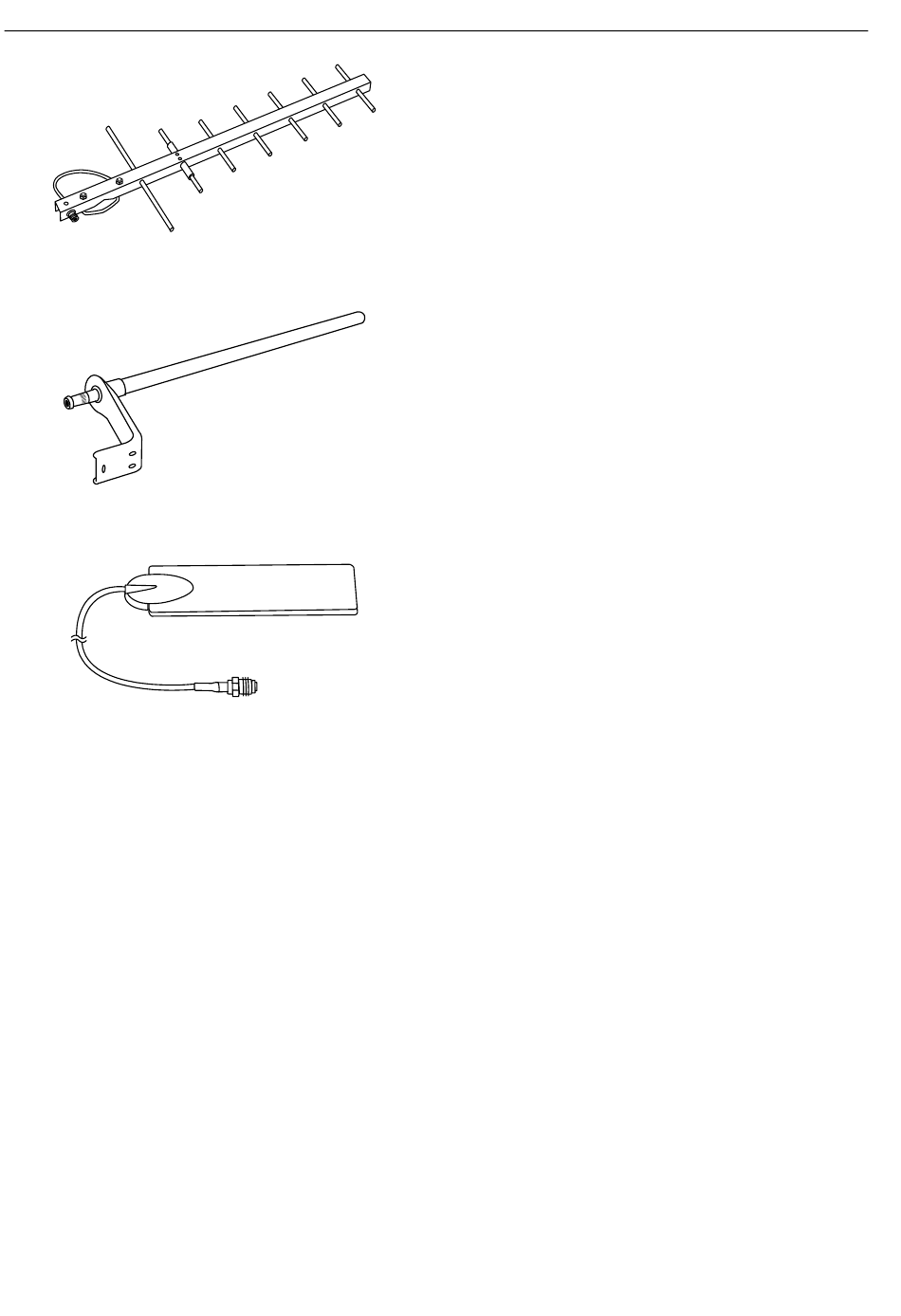

Fig. 43. Antenne directionnelle (YAGI), 12 DBi
Fig. 44. Antenne à rayonnement omnidirectionnel, 6.5 DBi
Fig. 45. Antenne 2 DBi
Installation des antennes GSM
La longueur max. du câble d'antenne est de 8,0 m (y compris
le câble de 20 cm du terminal M20). Utiliser un câble qui est
spécifié par le fournisseur de l'antenne GSM. Des câbles
inappropriés avec des résistances trop élevées réduisent
l'amplification de l'antenne.
• L'idéal serait de connaître dans quelle direction se trouve
la prochaine station GSM afin de positionner l'antenne en
conséquence.
• La manière la plus commode de vérifier la qualité du signal
est de faire fonctionner un téléphone cellulaire (mobile) à
l'emplacement exact où vous voulez placer l'antenne.
—
Ce téléphone cellulaire doit fonctionner dans le
même réseau GSM que le M20.
—
Des "blancs" dans la communication vocale indiquent
que la réception est trop faible. La communication de
données ne fonctionnera jamais là où vous avez des
"blancs" dans la communication vocale avec le
téléphone cellulaire. Il est préférable de configurer le
M20 sur un programme terminal et de contrôler la
réception à l'aide des commandes AT SIEMENS –
voir le manuel du M20.
FR1B-0101
08R0-GE51
—
Une autre manière de vérifier la qualité du signal est
d'utiliser le programme terminal sur le CD fourni avec
le M20. Vous trouverez sur ce dernier un bouton
spécial qui permet de Controller la qualité du signal.
• Les antennes dipôle (les antennes avec une base
magnétique par ex.) doivent reposer sur une surface
métallique pour atteindre l'amplification spécifiée. Plus la
surface métallique est grande, meilleure est l'amplification.
• L'antenne doit être montée verticalement et NON
horizontalement.
• Eviter les barrières pour le signal d'antenne. L'idéal serait
de n'avoir aucune barrière verticale à une distance de
moins de 3 m env. Qi pourrait bloquer le signal d'antenne,
telles que portes, PC, armoires, etc.
• Sélectionner l'antenne la mieux appropriée.
L'emplacement ou des limitations au montage peuvent
nécessiter d'utiliser des antennes spéciales avec une
amplification plus élevée ou des antennes directionnelles.
• Eviter les contacts desserrés. Toutes les connexions du
M20 à l'antenne doivent être bien serrées.
• Augmenter la distance entre l'antenne et l'unité centrale
Excel, si vous constatez des interférences
électromagnétiques du signal sur l'unité centrale. Ceci peut
être indiqué par le fait que le fonctionnement de la MMI de
l'unité centrale est perturbé ou que les sorties se
comportent de façon anormale.
Configuration du terminal M20
Avant de commencer la configuration, disposer du manuel du
M20T (ou du CD-ROM s'il a été fourni en même temps). Tout
y est décrit et vous en aurez besoin.
IMPORTANT
Il est absolument impératif d'utiliser un moniteur série
des données en ligne pour la configuration du M20T.
Sans un tel appareil connecté entre le port série du
PC et le M20T, vous n'aurez aucune information sur
le processus de configuration.
1. Insérer la carte SIM dans le M20T.
2. Connecter le câble série au M20T et à un PC ou
ordinateur portable.
3. Connecter le câble d'antenne et l'antenne au
connecteur du M20T.
4. Démarrer un programme terminal, par ex., Windows™
HyperTerminal
5. Connecter l'alimentation au terminal M20 et enfoncer le
fiche dans la prise de courant. La LED du M20T se
mettra alors à clignoter.
6. Ajuster le programme terminal sur 19200 bauds.
7. Vérifier le fonctionnement correct de l'interface série
M20T en entrant : AT.
Le M20T répondra : OK.
8. Changer la vitesse du M20T de 19200 (valeur par
défaut d'usine) à 9600 : AT+IPR=9600.
9. Ramener le programme terminal à 9600 bauds.
10. Commander le M20T pour couper la ligne chaque fois
que le signal DTR est perdu (OFF) ou est basculé
ON/OF F: AT&D2
11. Enregistrer le réglage dans la mémoire permanente :
AT&W.
34
