Sorties numériques
Description technique
Les sorties numériques sont commutées par un triac qui peut
être connecté directement à un relais externe. Ces sorties
sont programmables.
Spécification technique
Nombre : Six sorties numériques
Etages de sortie :
Signal bas
Signal haut
Type
fermeture
Charge :
Par sortie
Total
Cos ϕ
IMPORTANT
Les sorties numériques sont protégées contre les
courts-circuits au moyen d'un fusible interne, mais ne
sont pas protégées contre les surcharges. Toutes les
sorties numériques sont protégés uniquement au
moyen d'un seul fusible. Si l'une quelconque des
sorties subit un court-circuit, le fusible fond et coupe
l'alimentation principale. Dans ce cas, le régulateur
ne fonctionne pas. Si l'unité centrale fait l'objet d'une
intervention du CHIEN DE GARDE à la suite d'une
erreur logicielle ou matérielle, toutes les sorties
numériques seront réglées sur signal bas, ce qui
signifie que toutes les sorties numériques seront
inactives.
En commençant avec lOS V2.04.00, l'attribut point en ligne
"Normalement Ouvert / Normalement Fermé" (NO/NF) définit
la relation entre l'état physique (relais enclenché/déclenché)
et son état logique. Voir le tableau 17.
Tableau 17. Paramètres des sorties analogiques
Relais
attribut NO/NF
ENCL./DECL.
ENCL.
DECL.
ENCL.
DECL.
0 V
24 Vac
seulement contact à
min. 0.01 A
max. 0.8 A
max. 2.4 A
0.5 à 1
État logique
NO
1
NO
0
NF
0
NF
1
EXCEL 50 NOTICE D'INSTALLATION
Exemples de raccordement
RELAIS 24 Vac
MAX 0.8 A
Courant mini
> 10 mA

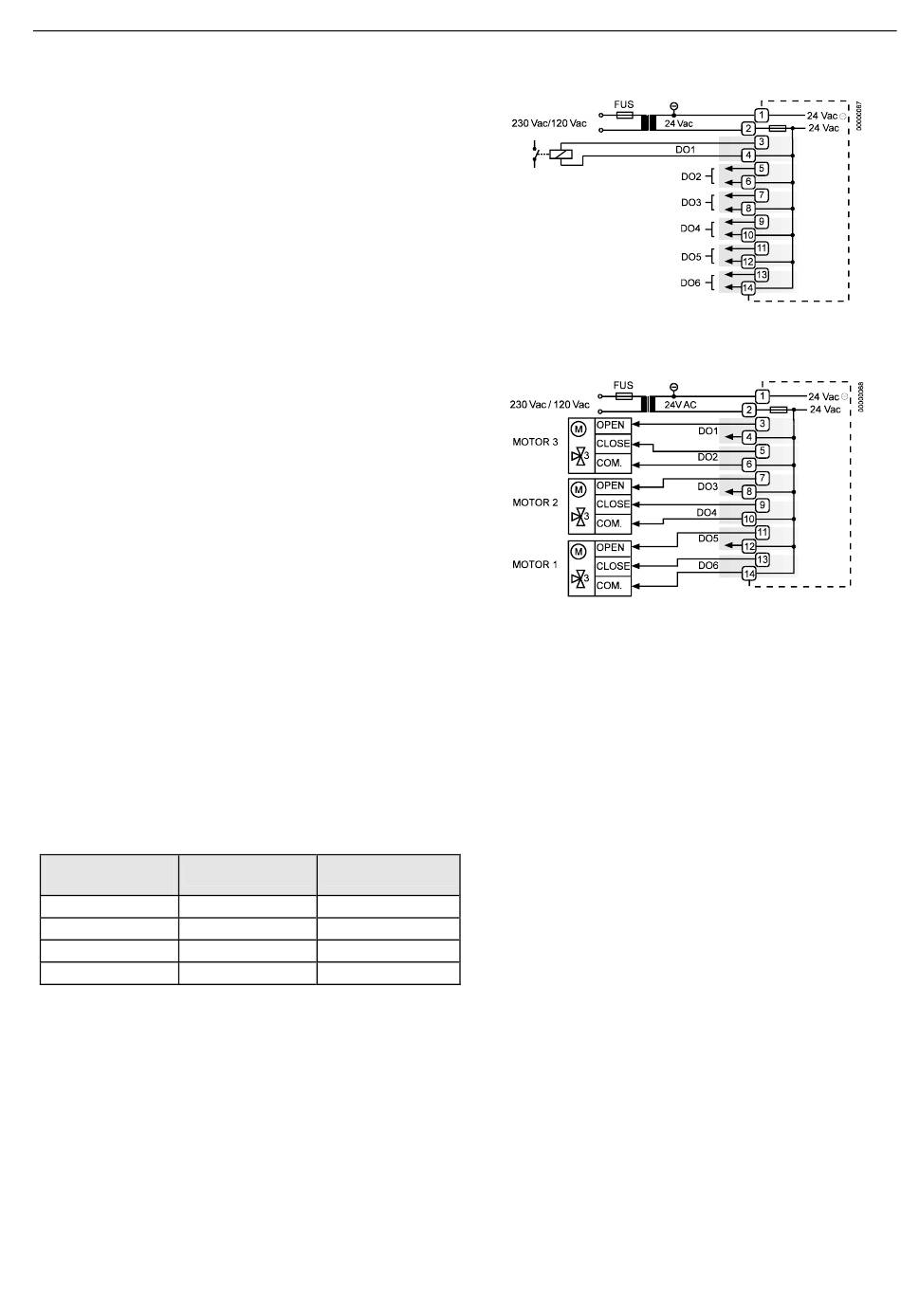

Fig. 27. Sorties numériques, raccordement d'un relais
Fig. 28. Sorties numériques, raccordement direct
d'actionneurs à 3 positions
Alimentation
Le régulateur Excel 50i est alimenté par un transformateur
externe.
Caractéristiques du transformateur pour un régulateur
Excel 50 :
24 Vac ±20%
Tension
Courant
3 A, si complètement équipé (6 SN x 0.4 A)
2 A, si le courant des SE ne dépasse pas
1.8 A
Puissance
72 VA, si complètement équipé
Un transformateur déjà installé dans l'armoire peut être utilisé
pour alimenter plusieurs régulateurs, dispositifs de
communication et périphériques (actionneurs, etc.), si ce
transformateur fournit une puissance suffisante.
21
FR1B-0101
08R0-GE51
