EXCEL 50 NOTICE D'INSTALLATION
MONTAGE
Si le régulateur Excel 50 est doté d'une MMI, le boîtier se
monte soit dans la porte avant d'une armoire, soit sur un rail
DIN, l'arrière face au rail DIN.
Le régulateur sans MMI se monte sur un rail DIN, l'avant face
au rail DIN.
Tableau 1. Versions de montage
Emplace-
MMI
Version
ment de
montage
Découpe
Porte avant
en porte
avant
oui
A l'Intérieur d'une
rail DIN
armoire
A l'Intérieur d'une
non
rail DIN
armoire
*Les clips de montage sur Rail DIN font partie de la
fourniture. Le kit d'accessoires XL 50 ACC3 pour montage en
porte avant doit être commandé séparément.
Boîtier
Porte avant
1.
Choisir l'emplacement du régulateur dans la porte
avant. Respecter les distances min. et max. par rapport
aux autres équipements de la porte avant
2.
Découper un rectangle de 186 mm x 138 mm dans la
porte avant (découpe DIN standard).
DECOUPE
DECOUPE

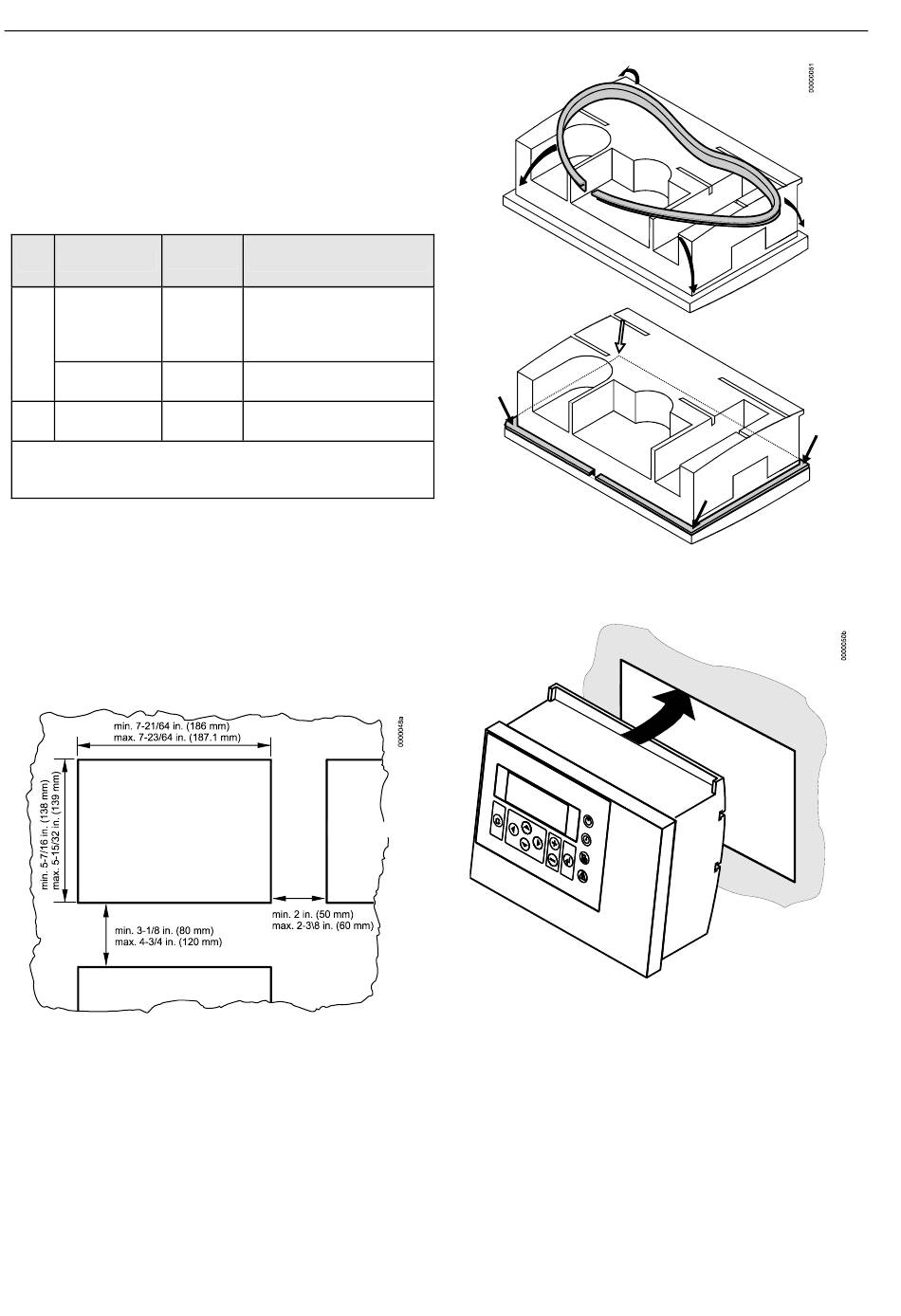

Fig. 7. Dimensions de la découpe en porte avant
3.
Insérer le joint de caoutchouc dans l'espace prévu
autour du plastron avant du régulateur Excel 50.
FR1B-0101
08R0-GE51
Accessoire nécessaire*
XL 50 ACC3 – joint
d'étanchéité en
caoutchouc et étriers de
montage sur porte avant
Clips de montage sur rail
DIN
Clips de montage sur rail
DIN
DECOUPE
Fig. 8. Mise en place du joint d'étanchéité
4.
Insérer le régulateur dans la découpe de la porte avant.
Fig. 9. Insertion du régulateur dans la découpe de la
5.
Fixer les étriers de montage en porte avant, des deux
côtés du régulateur et serrer les vis à l'aide d'un
tournevis, comme indiqué par la Fig. 10.
10
porte avant
