EXCEL 50 NOTICE D'INSTALLATION
Réglage du contraste d'affichage MMI
Avec MMI montée en porte avant
1.
Débrocher le bornier B du Port B alors que le régulateur
est connecté à l'alimentation.
2.
Régler le contraste d'affichage à l'aide d'un tournevis
plat ou cruciforme.

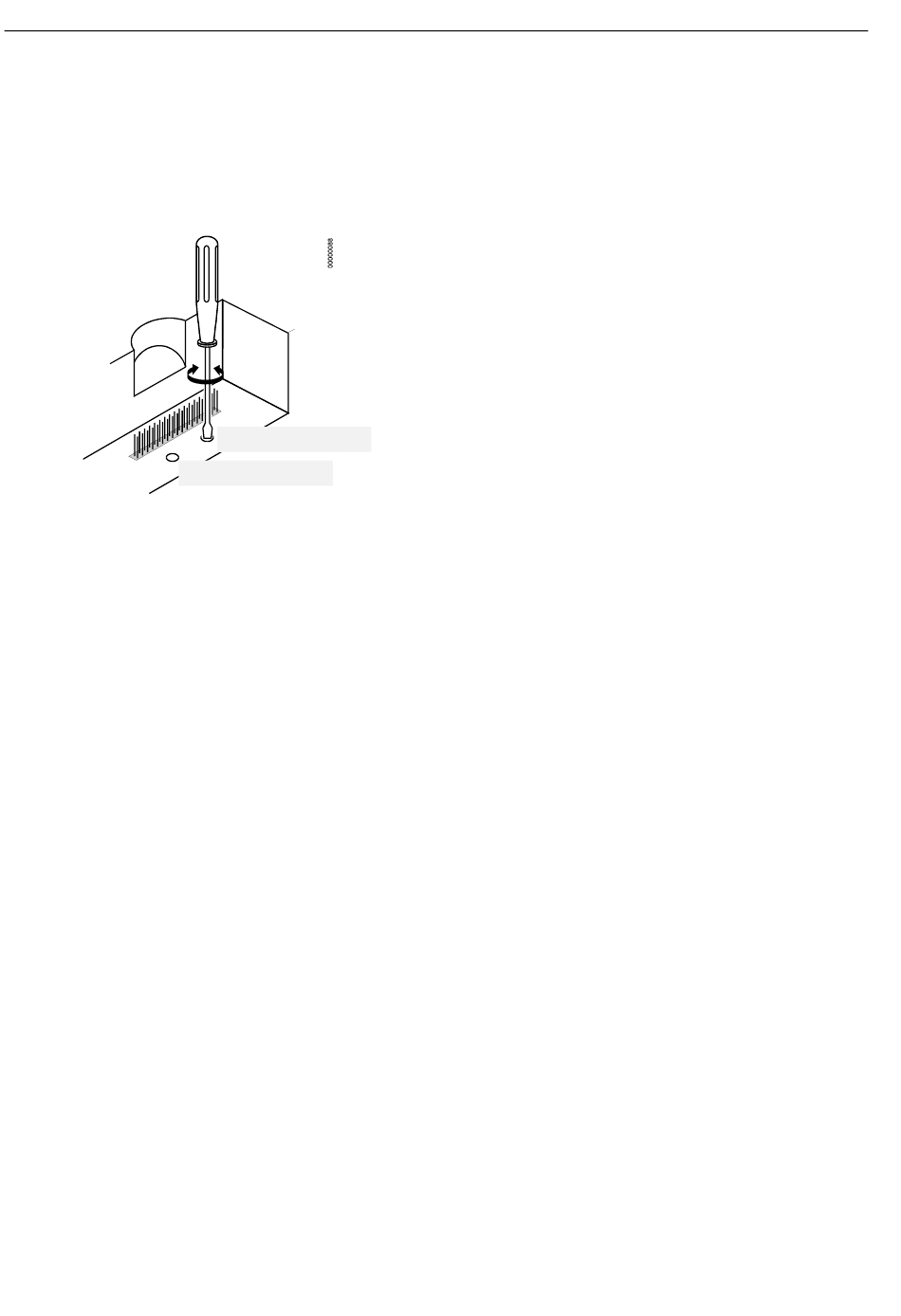

Fig. 34. Réglage du contraste d'affichage
3.
Fixer le bornier B au port B.
Avec MMI montée sur rail DIN
1.
Démonter le régulateur du rail DIN.
2.
Débrocher le bornier B du port B alors que le régulateur
est connecté à l'alimentation.
3.
Régler le contraste d'affichage à l'aide d'un tournevis
plat ou cruciforme comme le montre la Fig. 34.
4.
Fixer le bornier B au port B.
5.
Remonter le régulateur sur le rail DIN.
FR1B-0101
08R0-GE51
POTENTIOMETRE POUR
CONTRASTE D'AFFICHAGE
BOUTON DE REINITIALISATION
24
