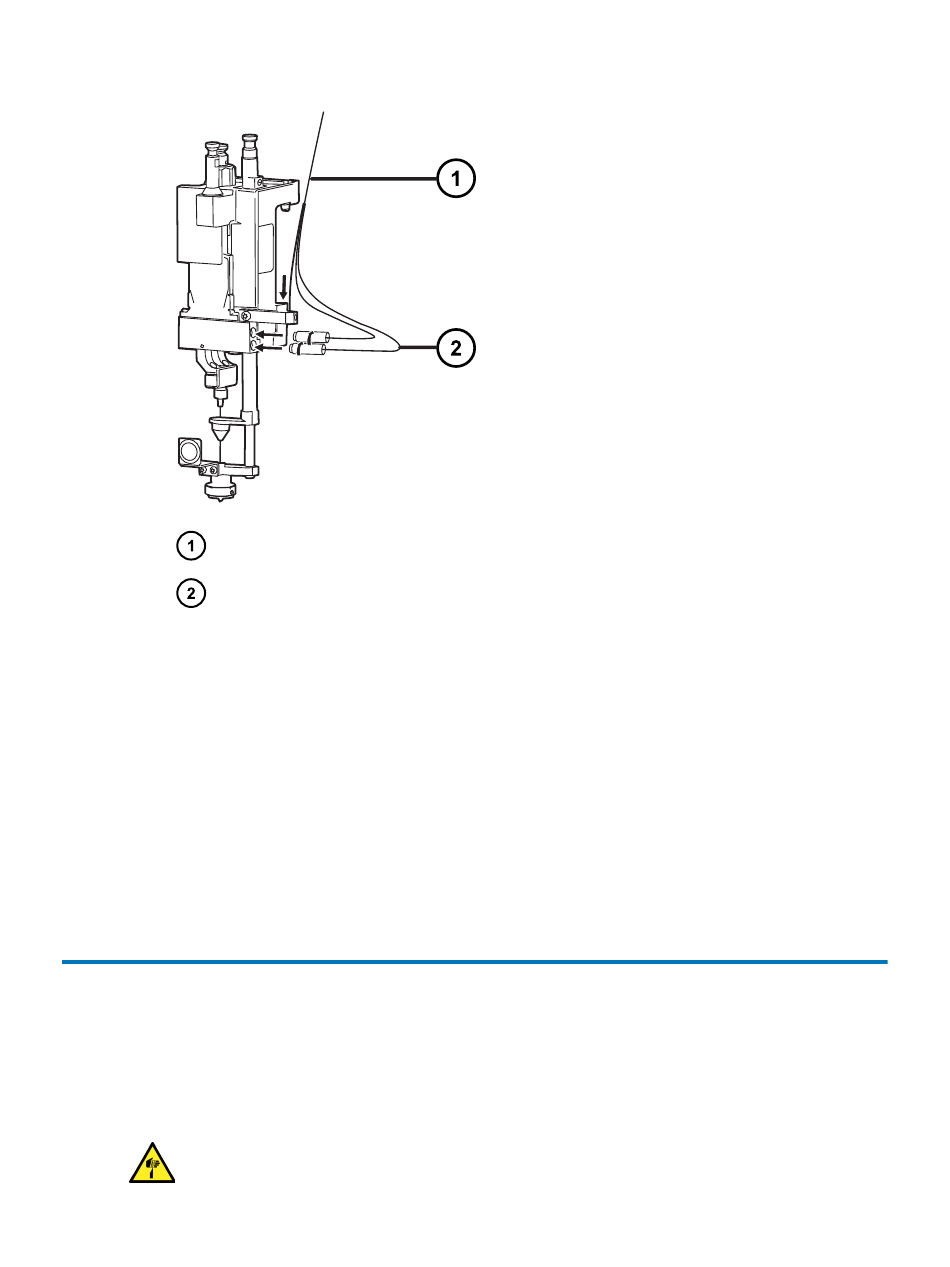

Figure 3–3 : Raccordement des tubulures à l'outil LC/MS
Fil de guidage
Tubes de transfert
8.
Fixez le fil de guidage de la tubulure de transfert au porte-flacon inférieur du support de
fixation.
9.
Raccordez les deux tuyaux d'aspiration neufs aux orifices supérieurs du module de
pompe.
10. Raccordez les deux tuyaux d'aspiration neufs aux orifices inférieurs du module de pompe.
11. Raccordez la tubulure de transfert à l'outil LC/MS en insérant le fil de guidage dans le
porte-flacon correspondant de l'outil et en le fixant avec la vis intégrée.
12. Raccordez les deux tuyaux de transfert neufs aux orifices correspondants sur l'outil.
3.18 Remplacement du coupe-film
Outils et matériel nécessaires
• Nouveau coupe-film
• Tournevis T6 TORX
• Gants non poudrés résistants aux produits chimiques
Avertissement :
précaution.
Pour éviter les blessures par piqûre, manipulez le coupe-film avec
11 décembre 2019, 715005553FRIVD Rév. C
