3 - TYPES DE MONTAGE POSSIBLES

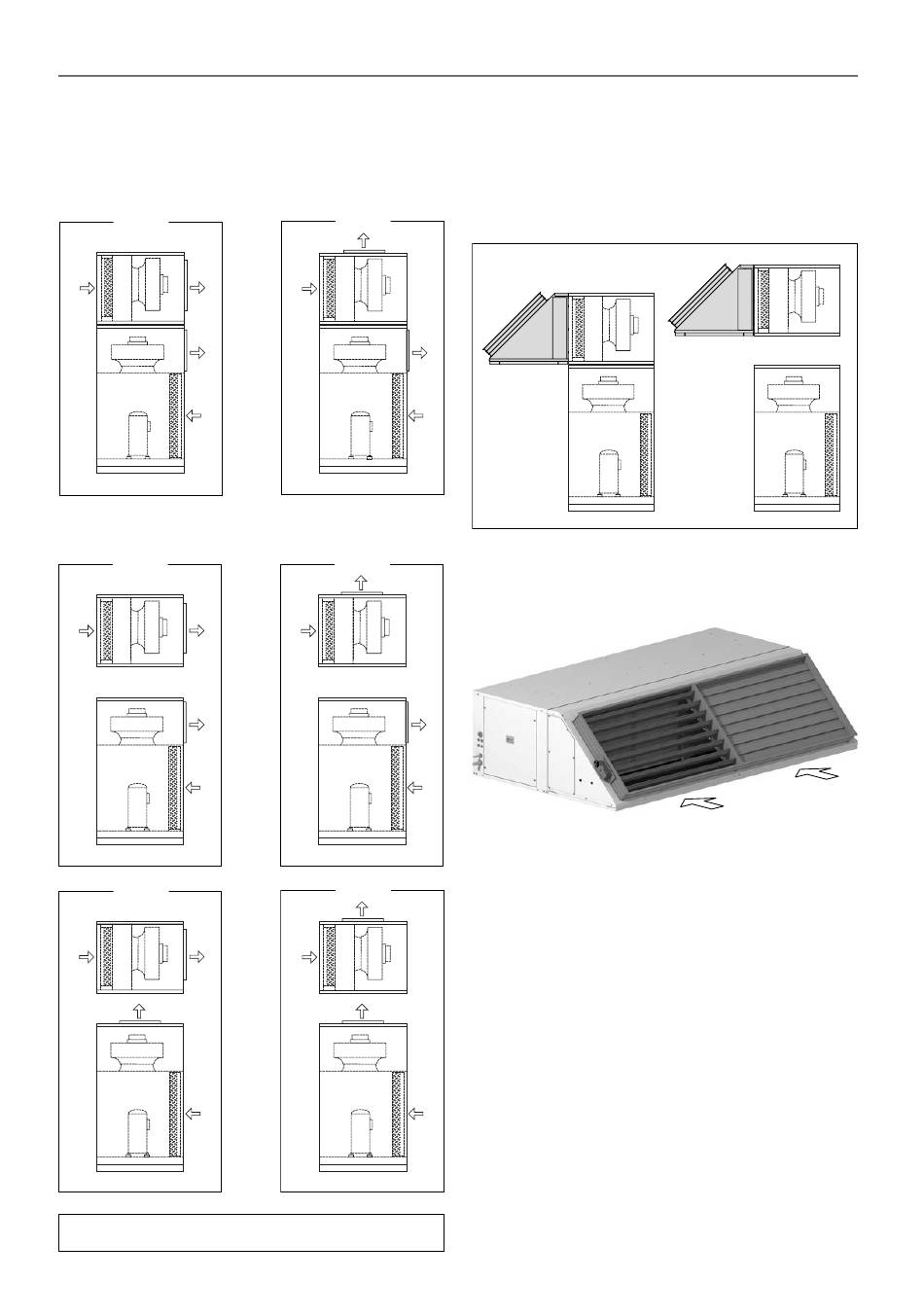

Configurations disponibles
En fonction de la direction du flux d'air :
Soufflage circuit intérieur - Soufflage circuit extérieur
Version Packagée (C)
00
R I
i i
I
e
R
e
Version Split (P)
00
R I
i i
I
e
R
e
01
R I
i i
I
e
R
e
: soufflage du circuit intérieur
I
i
: reprise du circuit intérieur
R
i
10
I
i
R
i
I
e
R
e
10
I
i
R
i
I
e
R
e
11
I
i
R
i
I
e
R
e
: soufflage du circuit extérieur
I
e
: reprise du circuit extérieur
R
e
Boîte de mélange (unité CS)
La boîte de mélange destinée au renouvellement de l'air et au
free-cooling est gérée par la régulation électronique de l'unité.
La boîte inclut deux volets interverrouillés avec un servomoteur.
Montage et raccordement sur site, sur la reprise du module
intérieur.
Disponible en version Packagée et Split :
Important : dans la version Packagée, le raccordement de
la boîte de mélange et la construction d'un support structurel
relèvent de la responsabilité de l'installateur.
L'image suivante montre les positions des registres de reprise
d'air (R) et d'air neuf (N):
Boîte de mélange extérieure
Remarque : il est recommandé de sélectionner l'unité CS plutôt
que C0 pour la gestion de l'air neuf et du free-cooling. Toutefois,
si pour quelque raison que ce soit, la boîte de mélange fournie
avec l'unité CS ne répond pas aux besoins de l'installation, il
est possible de sélectionner cette option de boîte de mélange
externe.
Boîte de mélange externe avec 2 registres. Gestion des
n
registres d'une boîte de mélange externe non fournie (pour
gérer l'air neuf et le free-cooling).
Cette option est uniquement disponible sur l'unité C0. Dans
ce cas, il est possible de choisir les capteurs « groupe 21 »
(free-cooling / humidité extérieure).
Boîte de mélange externe avec 3 registres. Gestion de la
n
régulation du signal pour les registres et les ventilateurs d'une
boîte de mélange externe non fournie (pour gérer l'air neuf et
le free-cooling).
Dans ce cas, outre les capteurs de l'option précédente, l'armoire
électrique inclut également deux bornes de raccordement pour
sortie 230 Vca pour l'activation du contacteur que le client doit
installer pour alimenter son recycleur. Cette sortie est activée
simultanément avec le ventilateur de soufflage de l'unité 50NC.
N
R
