13 - OPTIONS ET ACCESSOIRES D'USINE
13.6 Zonage du débit d'air
Cette option permet de gérer le débit d'air de l'unité afin de
conditionner jusqu'à 4 zones différentes avec un débit d'air
minimum de 35 % (toutes dans le même mode d'utilisation :
chauffage ou refroidissement). Cette fonction adapte le débit
d'air intérieur aux exigences de l'installation.
La régulation donne le signal de commande aux registres
installés dans chaque zone (registres et servomoteurs pour ces
registres non fournis). L'unité modifie le débit d'air et la capacité
en fonction des informations provenant des sondes dans chaque
zone et en tenant compte des zones actives à chaque moment.
L'option comprend 4 terminaux de zone (un pour chaque
zone), la carte de régulation supplémentaire fournie dans un
boîtier indépendant à raccorder aux 4 terminaux, à la carte de
l'unité et aux servomoteurs qui commandent les registres dans
chaque zone (registres et servos non fournis). Les informations
de température pour chaque zone proviennent de la sonde de
température intégrée dans chaque terminal de zone. Il n'est pas
nécessaire d'installer des sondes d'ambiance supplémentaires.
Terminaux de zone
Ces terminaux sont les mêmes que le terminal utilisateur.
L'écran principal affiche la température
ambiante, le mode d'utilisation en cours
de l'unité et le jour de la semaine.
L'écran suivant affiche la température de
consigne pour cette zone dans le mode
d'utilisation en cours.
Cet écran peut également afficher la zone qui correspond au
terminal, la bande de régulation associée à la température de
consigne, les alarmes actives au moyen de codes et le délai
défini pour l'ouverture/la fermeture du registre.
Ces terminaux permettent également de définir un calendrier
de programmation.
Avec le zonage de l'air, le terminal graphique fournit également
des informations sur les points de consigne pour chaque zone.

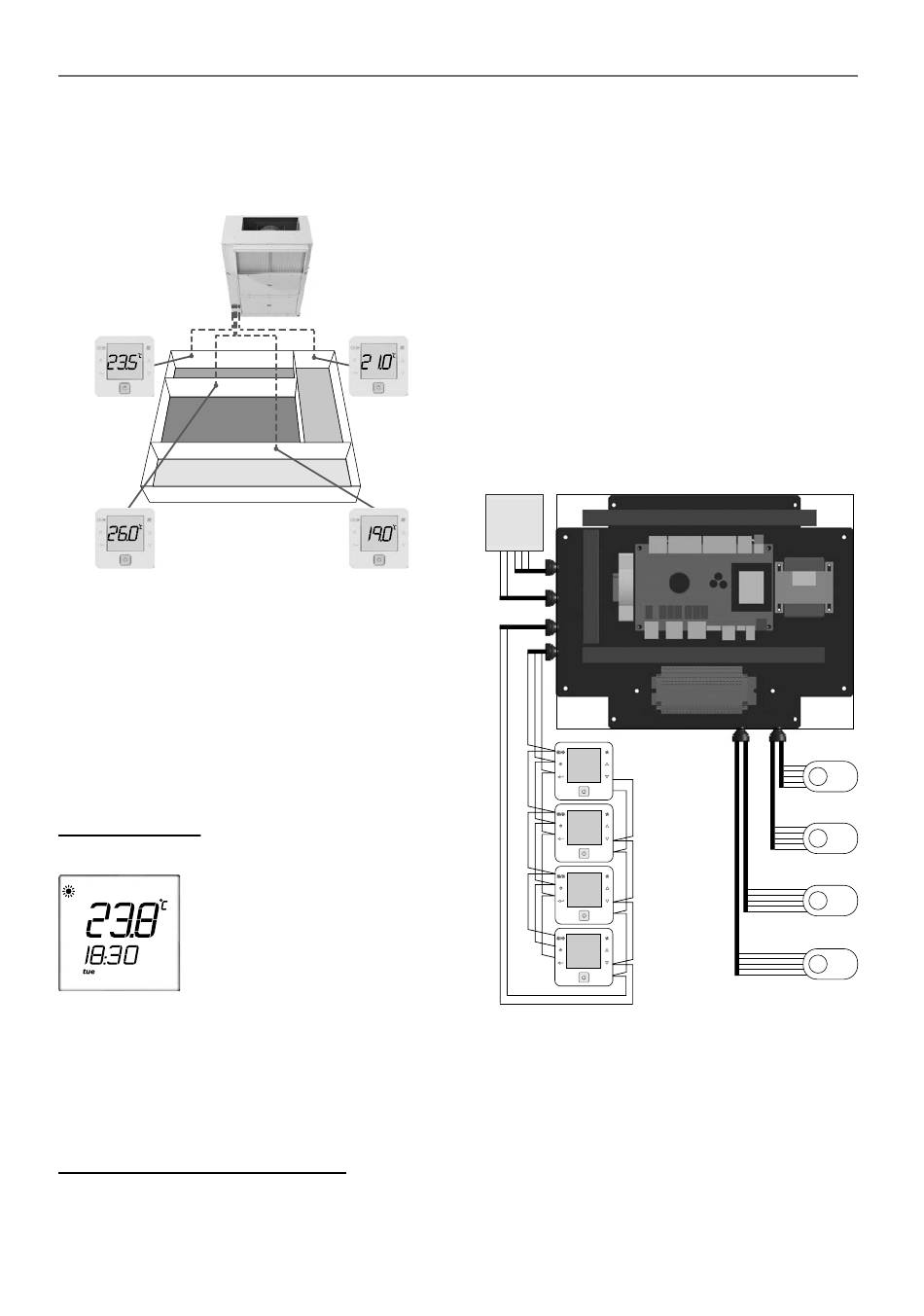

Raccordements du caisson de zonage
La carte de régulation du zonage de l'air est assemblée dans
un caisson séparé de l'unité 50NC. Cette carte est connectée
en série au Field-bus de la carte principale de la régulation
«50FC», placée sur l'armoire électrique de l'unité.
L'installateur doit effectuer les raccordements suivants :
● Raccordement des terminaux de zone :
- alimentation (la même que la carte de régulation) à 230 Vca
50/60 Hz (L&N) : 2 fils (section 0,5 à 1,5 mm
- communication (RX+/TX+ & RX-/TX-) : câble blindé de type
AWG20 ou AWG22 avec 1 paire torsadée + fil de blindage
+ blindage (par exemple, modèle BELDEN 7703NH).
Les terminaux de zone peuvent être installés à une distance
maximale de 100 mètres du caisson de zonage.
L'adresse respective de ces terminaux est configurée en usine.
Dans le cas peu probable d'un échec de communication,
l'écran affichera « Cn ». Vérifier les raccordements et la version
du micrologiciel.
● Raccordement des servomoteurs pour les registres
d'alimentation :
- 5 fils (section 0,5 à 1,5 mm
● Raccordement à l'armoire électrique de l'unité 50NC :
- alimentation : 230 Vca (L&N) : 2 fils (section 0,5 à 1,5 mm
Electrical
Armoire
cabinet
électrique
zone 1
zone 1
(addr.11)
(adr. 11)
zone 2
zone 2
(addr.12)
(adr. 12)
zone 3
zone 3
(addr.13)
(adr. 13)
zone 4
zone 4
(addr.14)
(adr. 14)
Remarque : se reporter au manuel de régulation «50FC» pour
obtenir des informations détaillées sur cette option.
13.7 Pression de soufflage constante
Le débit d'air est régulé à l'aide d'un capteur de pression
différentielle afin de maintenir une pression constante dans la
gaine d'amenée.
Ce type de gestion élimine la restriction du nombre de zones,
ce qui permet une plus grande adaptation aux caractéristiques
de l'installation, bien que le client doive procéder à la régulation
des registres dans chaque zone.
Remarque : se reporter au manuel de régulation «50FC» pour
obtenir des informations détaillées sur cette option.
) ;
