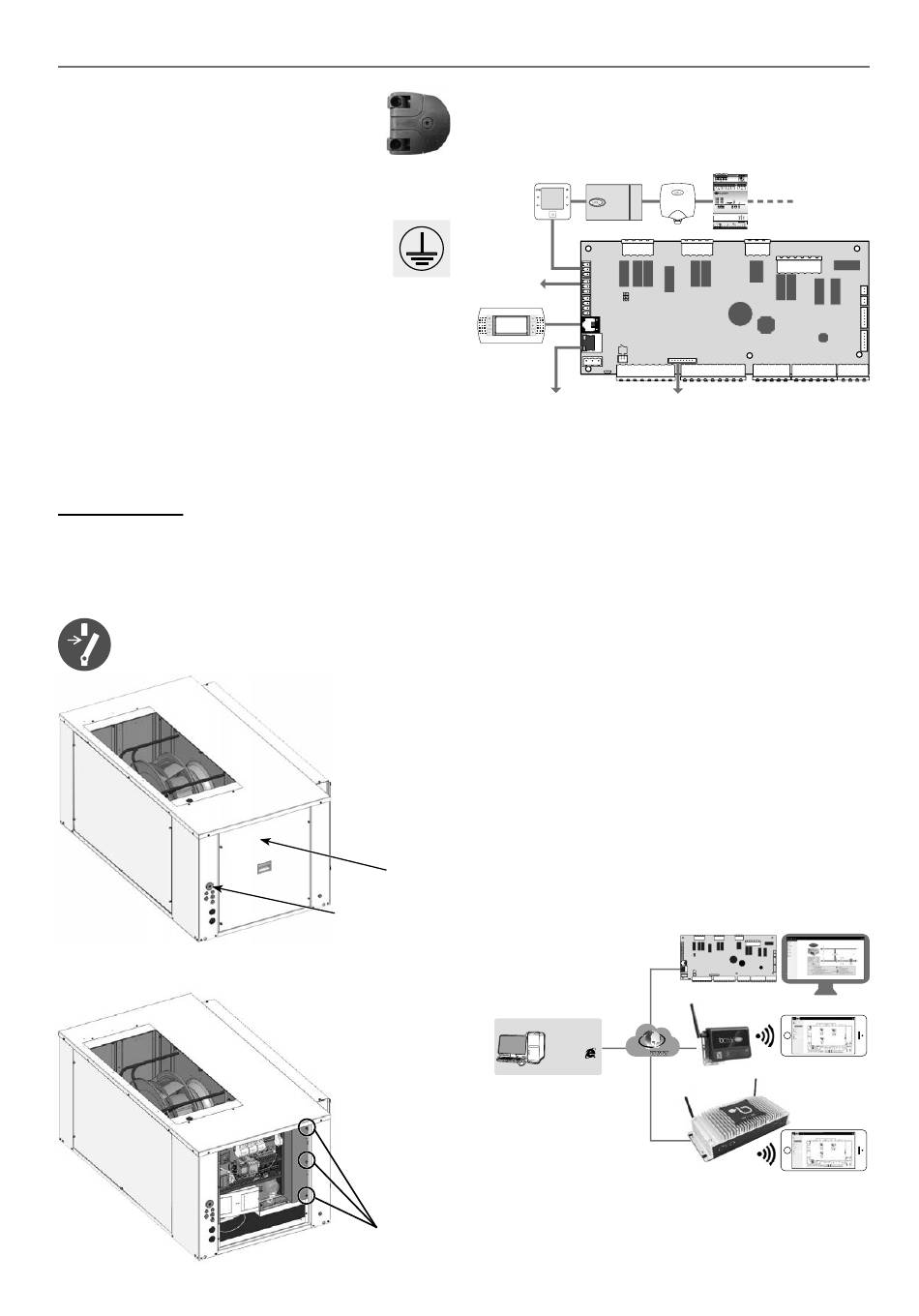

8 - RACCORDEMENT ÉLECTRIQUE
Les verrous doubles peuvent fonctionner comme
des charnières ou peuvent être utilisés pour retirer la
porte. Vérifier que les verrous ne sont pas bloqués.
Les ouvrir à l'aide d'une clé Allen 4 mm (dans le
sens anti-horaire).
Le terminal graphique et le connecteur à la terre, tous deux
situés sur la porte, doivent être débranchés avant de la retirer.
L'ergot d'ancrage (PE), situé sur la platine du cadre,
garantit la mise à la terre du châssis de l'unité.
Les composants électriques sont identifiés et tous les câbles
sont numérotés. Cela facilite le suivi et les diagnostics.
Les câbles électriques sont identifiés par les couleurs suivantes :
noir (L1) - marron (L2) - gris (L3) - jaune/vert (terre).
Arrivée des câbles puissance
Les câbles électriques d'alimentation peuvent être acheminés
jusqu'à l'intérieur de l'armoire électrique via les traversées de
paroi. Il est important de vérifier que le rayon de courbure des
câbles puissance est compatible avec l'espace disponible pour
le raccordement à l'intérieur de l'armoire électrique.
Module intérieur
Le module intérieur inclut une armoire électrique d'appoint qui
permet de brancher le ventilateur intérieur et certains éléments
en option, comme un Détecteur de filtres encrassés, une centrale
de détection de fumée, etc. Le panneau d'accès est fixé à l'aide
de vis Allen M6.
Toujours s'assurer que l'alimentation principale
du module extérieur est désactivée avant
d'intervenir sur le module intérieur.
Cette armoire est pliable, ce qui permet d'accéder à l'intérieur
du module. Elle est fixée à l'aide de vis Allen M4.
18
8.5 Régulation électronique «50FC»
La régulation électronique «50FC» est constituée d'une carte
de contrôle, d'un terminal graphique, d'un terminal utilisateur
(en option) et de capteurs.
Port RS485
Terminal graphique
La carte de commande µPC3 comprend un outil Web, C.FIELD,
accessible par l'adresse IP de la carte. Cet outil permet à
l'utilisateur de connaître l'état de la machine à tout moment.
Les variables contrôlées par la régulation «50FC» peuvent être
visualisées en parcourant différents menus.
Elle comprend également 2 ports de communication GTC (BMS):
● Un port RS485 (Fieldbus2/BMS) pour communiquer avec :
- Modbus RTU.
- BACnet MSTP (licence supplémentaire requise).
Ce port permet de connecter l'unité à notre solution de
surveillance à distance : ABOUND HVAC Performance.
● Un port Ethernet IP (Ethernet) pour communiquer avec :
- Modbus TCP/IP.
- BACnet IP (licence supplémentaire requise).
Le port Ethernet permet de raccorder la machine sur un
réseau partagé SHRD de 15 unités maximum, avec une unité
configurée comme «Leader» et le reste comme «Suiveur». Ce
réseau permet l'échange de données et d'informations entre
les unités, et en fonction des conditions d'installation, partager
la lecture de certaines sondes installées sur l'unité configurée
comme «Leader», consignes de température et mode de
fonctionnement. Il est également possible de configurer une
unité en tant que réserve «Backup» pour l'activation en cas
de panne de fonctionnement de l'autre unité.
Armoire
Ce port permet également permet l'intégration de l'unité avec
électrique
nos solutions de surveillance locales : BOSS mini (50 unités)
et BOSS (300 unités).
Entrées de câbles
du module extérieur
Une carte de communication (BMS card) (en option) peut
également être raccordée à la carte de commande µPC3 pour
les protocoles suivants : BACnet MSTP, BACnet Ethernet,
Vis de fixation
Modbus RTU et Ethernet TCP/IP.
de l'armoire
Terminal d'utilisateur
FieldBus1
FieldBus2
/ BMS
Display port1
/ BMS «50FC»
Display port2
Ethernet
BMS card
+5VR GND+Vdc
Micro
USB
Port Raccordement carte
Ethernet communication BMS
FieldBus1
FieldBus2
/ BMS
Display port1
/ BMS
Display port2
Ethernet
HTTPS
Address Ext Baud Prot
1 9
2 10
3 11
4 12 19.2 K
5 13 9.6 K
6 14 38.4 K CAREL
7 15 57.6 K Modbus
8
ON
OFF
Address Ext Baud Prot
TAM
PT
EEV1
EEV2
C.FIELD (1 unité)
BOSS mini (50 unités)
BOSS (300 unités)
