7 - POSITIONNEMENT ET INSTALLATION
7.1 Choix de l'emplacement
Lors du choix de l'emplacement, quelle que soit la méthode
sélectionnée, les précautions suivantes doivent être prises en
compte :
● Il est obligatoire de se conformer à la norme EN 378-3 relative
aux exigences de sécurité et environnementales. Partie 3 :
Installation in situ et protection des personnes.
● Important : le fonctionnement de l'unité n'est pas garanti dans
le cas d'une installation à une altitude de plus de 1 000 mètres.
● Il est nécessaire de vérifier que la structure peut supporter le
poids de l'unité (consulter le poids à la section 7.5).
● La zone où l'unité sera installée doit être parfaitement accessible
pour les opérations de nettoyage et de maintenance (consulter
la section 7.6 « Dégagement de service recommandé »).
Laisser suffisamment d'espace pour la circulation de l'air
autour de l'unité.
● Les modules intérieur et extérieur sont tous deux conçus pour
une utilisation en intérieur et doivent être reliés à un réseau
de conduits de distribution d'air. Les actions suivantes doivent
donc être envisagées :
- effectuer une analyse des risques sur le site de l'unité ;
- s'assurer que la position des grilles de soufflage et de
reprise n'engendrent pas de recirculation d'air ;
- vérifier qu'il n'y a pas d'obstruction dans l'arrivée et la reprise
d'air car les ailettes des grilles sont trop proches.
7.2 Installation des modules
Version Packagée et module extérieur (Version Split)
Préparation du sol
Il est nécessaire de s'assurer que la surface d'installation de
l'unité est complètement plane. Tout défaut dans la préparation
de la surface d'accueil de l'unité se traduit par des contraintes
sur la structure, qui peuvent en entraîner la déformation. L'unité
devra être parfaitement de niveau une fois installée.
Ces unités peuvent être installées au sol, sur un caisson en
briques ou sur un profilé en acier. En fonction de la solution de
fixation définie dans le projet d'installation, il sera nécessaire
de planifier la mise en place dans la base de tiges filetées en
vue de la fixation ultérieure des supports de l'unité. Pour cela,
il est recommandé de réaliser un gabarit dont les hauteurs
correspondent à celles des fixations.
Prévoir des éléments volets appropriés dans ces
fixations pour éviter la transmission du bruit et des
vibrations (voir les réactions du support à la section 7.5).
Module intérieur (Version Split)
Préparation du sol
Les recommandations données pour le module extérieur doivent
être suivies.
Fixation au plafond (modèles 022 à 086)
Le module intérieur peut être fixé au plafond à l'aide de tiges
filetées. Pour ce faire, il est nécessaire d'installer des supports
sur le module. Le kit contenant les pièces et vis nécessaires
pour l'installation au plafond est fourni avec le module.
10

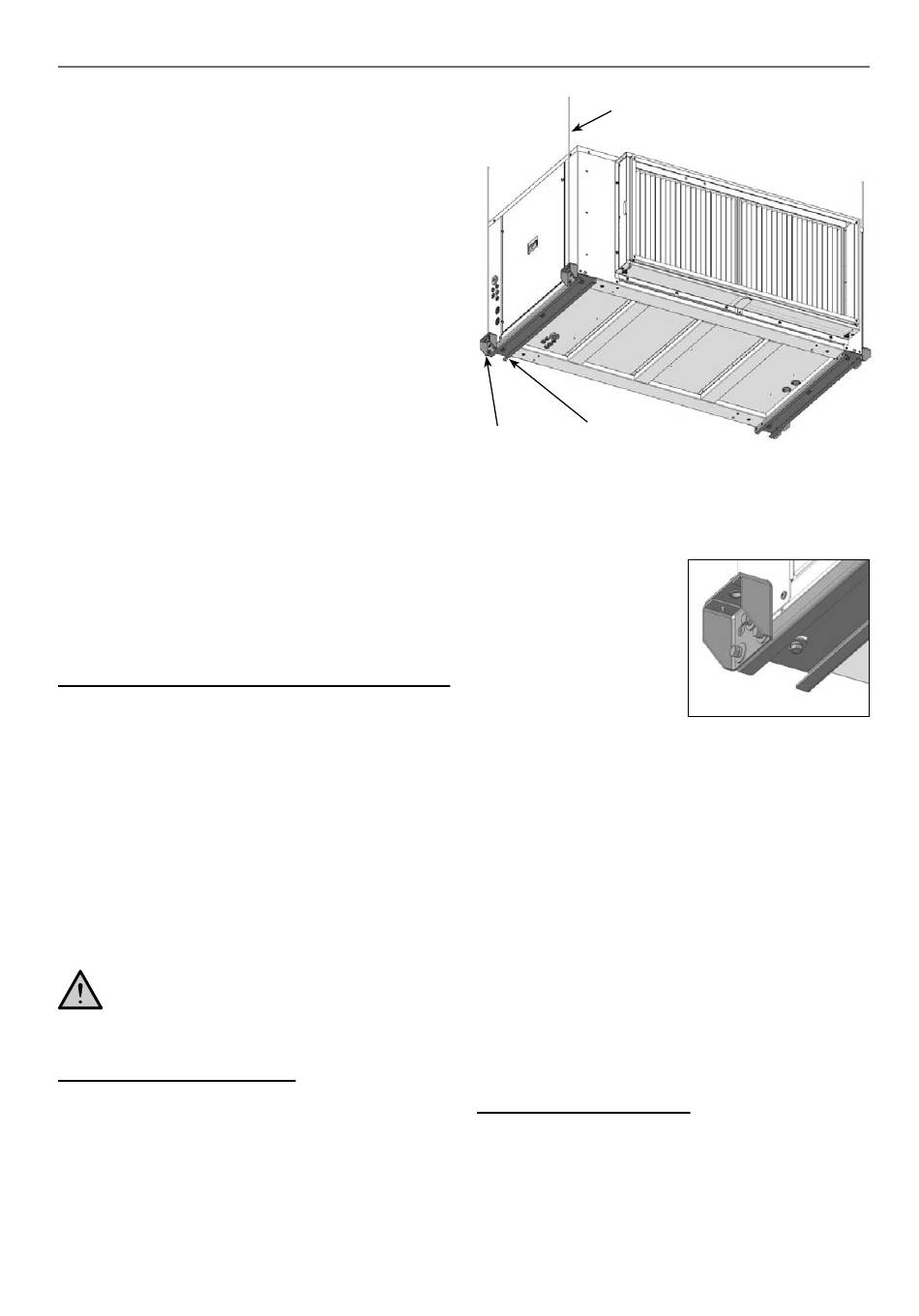

Tiges filetées (non fournies)
Supports Pièces longitudinales
(fournis) (fournies)
Il est nécessaire d'utiliser une grue ou un chariot élévateur pour
soulever le module afin de visser les supports sur la base. Voir
le chapitre « Manutention ».
Les étapes à suivre pour installer les supports sont les suivantes :
● En premier lieu, fixer les
pièces longitudinales avec
trois vis M8 chacune. Fixer
ensuite les quatre supports
d'angle avec trois vis M8
chacun (voir fig. 7.1).
● Insérer quatre tiges filetées (M10) dans la dalle du plafond.
● Insérer les tiges dans les trous des supports.
● Placer les supports anti-vibratoires, insérer une rondelle et
tourner les écrous jusqu'à ce que l'unité soit bien fixée.
● S'il y a assez d'espace entre la dalle du plafond et l'unité, une
feuille de caoutchouc ou de néoprène peut être intercalée.
● Une fois ces opérations terminées, un faux-plafond peut être
installé pour dissimuler l'unité, en laissant une grille de registre
pour effectuer les opérations de maintenance et de nettoyage
du filtre. .
Les châssis avec les filtres peuvent être retirés du côté ou de
la base, pour les remplacer ou les nettoyer. Voir le chapitre
« Maintenance ».
● Aussi, dans le cas où l'installation dispose d'une reprise d'air
qui n'est pas gainée, des grilles de taille appropriée doivent être
prévues dans l'espace constitué par le plafond, la dalle et les
murs de sorte que l'unité aspire l'air repris depuis les locaux
climatisés.
Boîte de mélange (unité CS)
● Dans la Version Split, la boîte de mélange fixée sur le module
intérieur sera fixée au sol suivant les recommandations
données plus tôt dans ce chapitre.
En cas de fixation au plafond, l'installateur est responsable de
la construction d'un support structurel pour la boîte.
● Dans la version Packagée, l'installateur est responsable de
la construction d'un support structurel pour la boîte.
fig. 7.1
