1 - INTRODUCTION

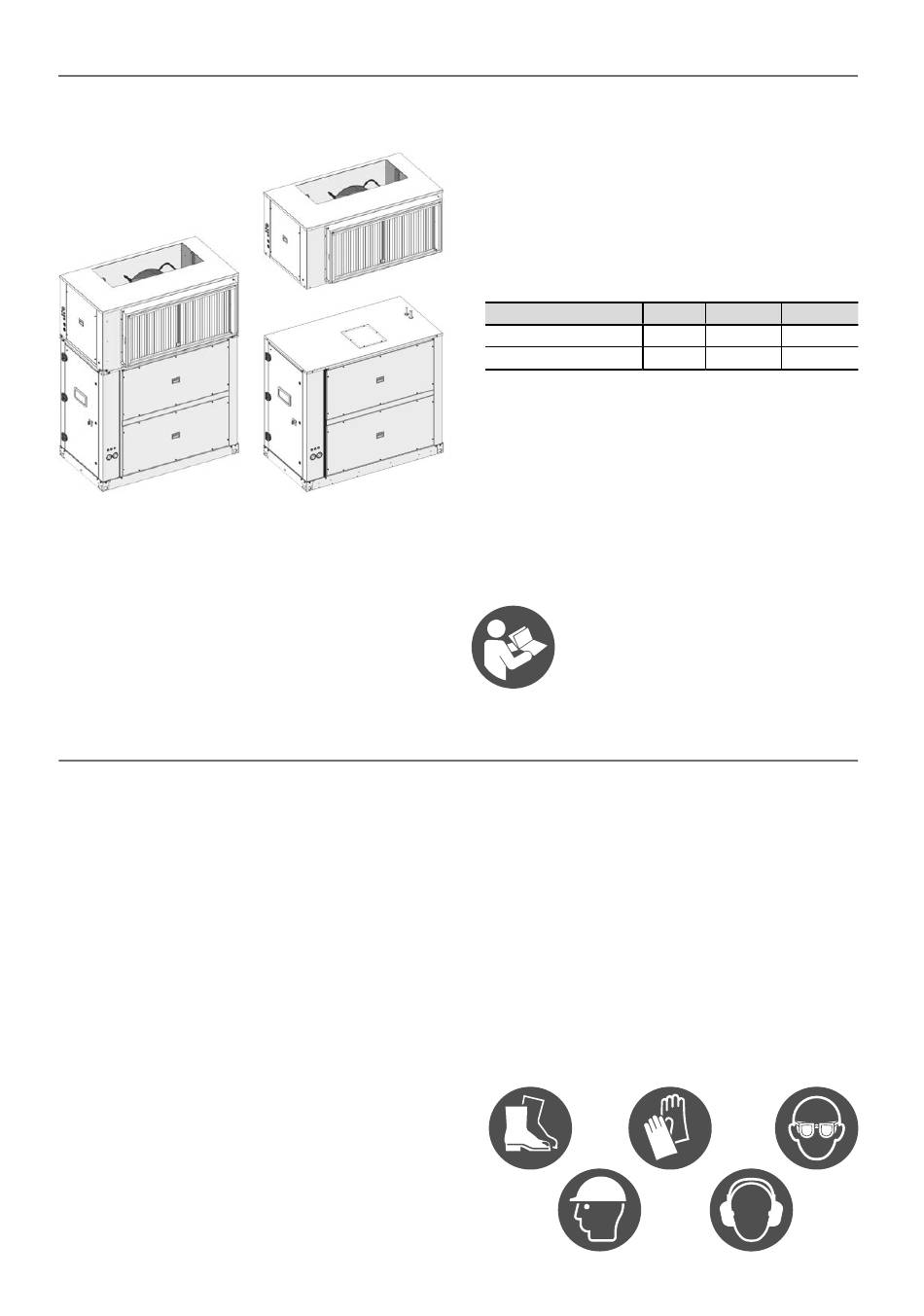

Les pompes à chaleur réversibles 50NC sont des unités air-air
composées de deux modules (intérieur et extérieur), qui sont
disponibles en version Packagée et en Version Split.
Version Packagée
Ces unités sont conçues pour être installées en intérieur
avec leurs deux modules reliés à un réseau de conduits de
distribution d'air. Leur conception en armoire offre une grande
flexibilité et permet le refroidissement et le chauffage de locaux
dans lesquels une installation sur toiture est trop complexe ou
impossible car l'architecture du bâtiment doit être respectée.
Un grand nombre d'options permettent de répondre à des
exigences de fonctionnement variées.
Ces unités sont équipées de compresseurs hermétiques scroll
en tandem, ainsi que de ventilateurs PlugFan électroniques pour
2 - CONSEILS DE SÉCURITÉ
2.1. Conseils de sécurité générale
Les unités sont conçues pour apporter un niveau élevé de
sécurité lors de l'installation, du démarrage, du fonctionnement
et de l'maintenance.
Elles assurent un service sûr et fiable si elles sont utilisées dans
leur champ d'application.
Il est obligatoire de suivre les recommandations et
instructions figurant dans cette brochure, dans le manuel
de sécurité (n° 10739), sur les étiquettes, ainsi que les
instructions spécifiques.
La conformité aux normes et aux réglementations en vigueur
est obligatoire. Il est recommandé de consulter les autorités
compétentes au sujet des réglementations applicables aux
utilisateurs d'unités ou de composants sous pression. Les
caractéristiques de ces unités ou composants se trouvent sur les
plaques signalétiques ou dans la documentation réglementaire
fournie avec le produit.
Pour éviter tout risque d'accident lors de l'installation, de la mise
en service ou de la maintenance, il est obligatoire de prendre
en compte les spécifications suivantes des unités : circuits
frigorifiques sous pression, présence de fluide frigorigène,
présence d'une tension électrique et lieu d'implantation. L'unité
doit être bien éclairée. Si nécessaire, utiliser des lampes
magnétiques.
Toutes les opérations réalisées sur l'unité doivent être effectuées
par des personnes autorisées, qualifiées et formées, avec les
outils adéquats.
les modules extérieur et intérieur, ce qui leur permet d'offrir des
performances saisonnières élevées.
Dix modèles sont disponibles :
● 1 circuit et 2 compresseurs : modèles 022, 028, 038 et 042.
● 2 circuits et 4 compresseurs : modèles 058, 064, 074, 086, 106
et 118.
Les unités sont conformes aux directives européennes :
● Directive relative aux Machines 2006/42/CE (DM)
● Directive Compatibilité Électromagnétique 2014/30/UE (CEM)
● Directive Équipements sous pression 2014/68/UE (DEP) :
Catégorie par modèle
Version Packagée
Version Split
● Directive Eco-Conception 2009/125/CE (Eco-design)
● Règlement (UE) 2016/2281 SEER/SEPR HT
● Norme harmonisée: EN 378-2:2016 (Systèmes de réfrigération
et pompes à chaleur - Exigences de sécurité et d'environnement.
Partie 2: Conception, construction, essais, marquage et
documentation)
Après avoir été fabriquées, les unités fournies dans la
Version Split
version Packagée, ainsi que dans la Version Split qui inclut
les vannes de service en option, sont remplies de fluide
frigorigène R-410A, puis testées en usine afin de vérifier
le bon fonctionnement de tous les composants dans le
domaine de fonctionnement pour lequel ils sont prévus.
Toutes les opérations de charge, de prélèvement et de
vidange de fluide frigorigène doivent être réalisées par
un technicien qualifié et avec du matériel adapté à l'unité.
Toute manipulation non appropriée peut provoquer des
fuites incontrôlées de fluide et de pression.
Toutes les personnes qui doivent intervenir sur l'unité doivent
porter un équipement de protection individuelle adapté à
l'intervention :
● chaussures de sécurité ;
● gants de sécurité ou protection spécifique des mains (gants
anti-coupures, gants de protection contre les produits
chimiques, gants de protection thermique...) ;
● protection des yeux ou du visage (lunettes de sécurité,
masque) ;
● protection de la tête ;
● protection des oreilles.
028 à 086
022
1
1
Les personnes assurant l'installation, la mise en
service, l'utilisation et la maintenance de l'unité
devront avoir les formations et certifications
nécessaires et connaître les instructions contenues
dans ce manuel et les caractéristiques techniques
spécifiques propres au site d'installation.
106 à 118
1 2
2 2
3
