IKA RC 2 GREEN basic
Mode d'emploi
FR

Publicité

loading

Sommaire des Matières pour IKA RC 2 GREEN basic

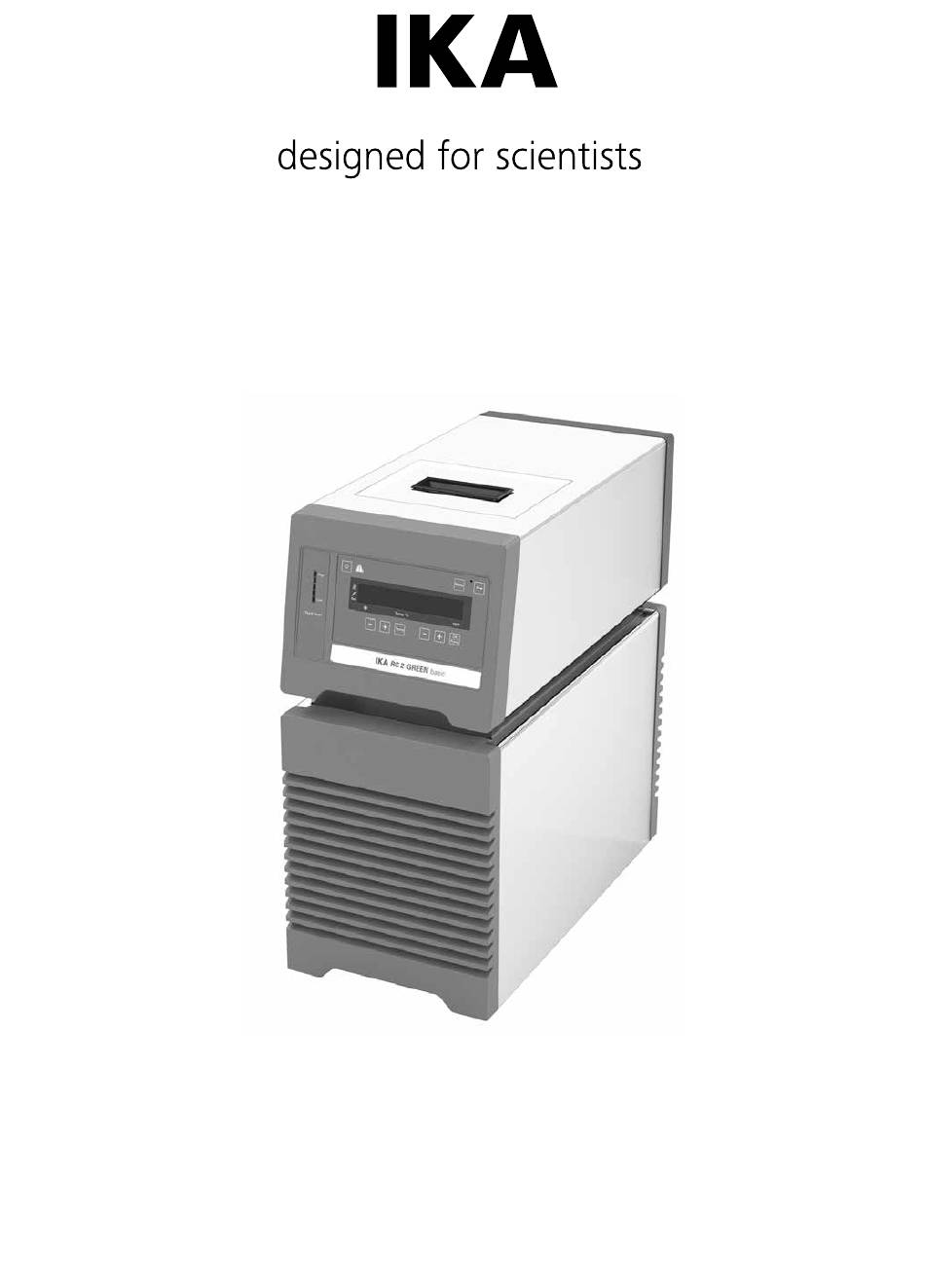

  • Page 1 IKA RC 2 GREEN basic Mode d’emploi...
  • Page 2 Structure de l’appareil Fig. 1 Rep. Désignation Clapet d’ouverture de remplissage Tableau de commande et affichage Poignée Grille de ventilation Port RS 232 Port USB Raccord de pompe IN Raccord de pompe OUT Interrupteur Prise secteur Backflow Overflow...
  • Page 3 Préparatifs ..............................7 Installatio ��������������������������������������������������������������������������������������������������������������������������������������������������������������7 Raccordement des tuyauteries/flexibles ������������������������������������������������������������������������������������������������������������������7 Remplissage et vidage �������������������������������������������������������������������������������������������������������������������������������������������8 Liquides (informations standards sur les liquides IKA) ������������������������������������������������������������������������������������������10 Déplacement de l’appareil �����������������������������������������������������������������������������������������������������������������������������������11 Tableau de commande et affichage ......................11 Mise en service et fonctionnement ......................12 Menu « Réglages » ............................. 13 Structure des menus �������������������������������������������������������������������������������������������������������������������������������������������13...
  • Page 4 2014/35/UE, 2006/42/CE, 2004/108/CE et 2011/65/UE, ainsi qu‘aux normes et documents normatifs suivants: EN 61010-1, EN 61010-2-010, EN 61326-1, EN 60529, EN ISO 12100 et DIN 12876-1� Une copie de la déclaration de conformité UE complète peut être demandée en adressant un courriel à l’adresse sales@ika�com� Explication des symboles Situation (extrêmement) dangereuse dans laquelle le non respect des prescriptions de...
  • Page 5 également à l’utilisation par un personnel formé� • Conservez le mode d’emploi de manière à ce qu’il soit ac- • IKA recommande aux utilisateurs qui travaillent des ma- cessible à tous� tériaux critiques ou dangereux de sécuriser le montage •...
  • Page 6 En raison de son poids, l’appa- N’utilisez pas les liquides sui- AVVERTIS- REMARQUE reil doit être porté par au moins vants: SEMENT deux personnes� - eau du robinet non traitée - acides ou bases • Transportez l’appareil avec précaution (voir le chapitre « - solutions contenant des halogénures: chlorures, fluorures, Déplacement de l’appareil »)�...
  • Page 7 Déballage Déballage : Contenu de la livraison : - Déballez l‘appareil avec précaution - RC 2 GREEN basic - En cas de dommage, établissez immédiatement un constat - Câble secteur correspondant (poste, chemins de fer ou transporteur)� - Olive de flexible, diamètre nominal 8 (2 p�) - Olive de flexible, diamètre nominal 12 (2 p�)
  • Page 8 IKA avec un tuyau adapté� le faible niveau de remplissage (voir Fig� 7)� Si le calorimètre IKA n’est pas relié, fermez le connecteur de - Ouvrez le couvercle de l’ouverture de remplissage et reti- « Backflow » à l’aide du capuchon fourni�...
  • Page 9 Niveau bas (Low Level) Niveau haut (High Level) rouge (Niveau haut) rouge (Niveau bas) Fig. 7 - Pour vider le liquide du bain, raccordez un flexible au rac- cord de décharge et tournez la soupape de décharge dans le sens antihoraire à l’aide d’un tournevis plat� Fig.
  • Page 10 Fluides (informations standards sur les liquides IKA) : Désignation IKA N° Gamme de température Gamme de température Température de Point d’éclair de fonctionnement de fonctionnement pour sécurité (°C) pour l’utilisation en l’utilisation en salle de (°C) salle de bains bains (°C)
  • Page 11 Déplacement de l’appareil : Évacuez tout liquide du bain avant de déplacer l’appareil vers un autre emplacement� L'appareil doit être soulevé par deux personnes au niveau des poignées supérieures� Les rouleaux permettent de déplacer l’appareil sur les sur- faces planes en soulevant et en faisant glisser l’avant� Lors du déplacement l’angle d’inclinaison ne doit être supérieur à...
  • Page 12 Mise en service et fonctionnement Remarque: Avant la mise en service, il faut s’assurer que L’appareil passe en veille et est prêt à fonctionner� l’appareil n’a pas été déplacé pendant une heure� Modifiez le réglage de la température à l’aide de la touche «...
  • Page 13 Voir le tableau du paragraphe « Liquides (informa- Température maximale (HIT): tions standards sur les liquides IKA) »� Valeur maximale réglable: 40 °C�...
  • Page 14 Type de régulation de température (AUTO): Coefficient proportionnel PID (Kp 1) : AUTO 1: Le coefficient proportionnel Kp est l’amplification de la ré- AUTO 1 est le réglage privilégié� Les paramètres de tempéra- gulation et il détermine l’effet direct de l’écart de régulation ture optimaux sont déterminés automatiquement�...
  • Page 15 Exemple: étalonnage sur 2 points: Saisir la valeur d’étalonnage du compteur de référence (p� Immergez la sonde de température de l’appareil de mesure ex� 10,1 °C) à l’aide de la touche «Pump (+)» (I) ou de la de référence dans le liquide du bain: touche «Pump (-)»...
  • Page 16 NAMUR pour l’exécution des connecteurs électriques pour la transmission analogique et numérique des signaux aux appareils de laboratoire MSR Rév� 1�1) Les instructions NAMUR et les instructions supplémentaires IKA spécifiques servent uniquement d’instructions Low level pour la communication entre l’agitateur et le PC� Avec un programme adapté de terminal ou de communication, ces instructions peuvent être transmises directement à...
  • Page 17 Instructions : Instructions Fonction IN_PV_2 Lecture de la température interne réelle IN_PV_4 Lecture de la vitesse de rotation réelle de la pompe IN_SP_1 Lecture de la température interne de consigne IN_SP_4 Lecture de la vitesse de rotation de consigne de la pompe OUT_SP_1 xxx Réglage de la température interne de consigne XXX OUT_SP_12@n...
  • Page 18 Pour cela, demandez le formulaire “Certificat d’innocuité“ avant le réassemblage� auprès d’IKA, ou téléchargez le formulaire sur le site web d’IKA www.ika.com� Remarque : Ne touchez pas la surface du condenseur avec Si une réparation est nécessaire, expédiez l‘appareil dans...
  • Page 19 H.FKM.8 Flexible en FKM (diamètre nominal 8 mm) H.FKM.12 Flexible en FKM (diamètre nominal 12 mm) H.PUR.8 Flexible en PUR (diamètre nominal 8 mm) H.PUR.12 Flexible en PUR (diamètre nominal 12 mm) Vous trouverez d’autres accessoires sur le site: www.ika.com.
  • Page 20 Caractéristiques techniques Plage de tension de service 230 ± 10 % 100 ��� 115 ± 10 % Fréquence 50 / 60 Puissance absorbée maxi Plage de température de travail °C - 30 ��� RT Plage de température de service (avec chauffage externe) °C - 30 ���...
  • Page 21 En conformité avec les conditions de vente et de livraison La garantie ne s’étend pas aux pièces d’usure et n’est pas d‘IKA, la garantie sur cet appareil est de 24 mois� En cas valable en cas de défauts dus à une utilisation non conforme de problème entrant dans le cadre de la garantie, veuillez...
  • Page 22 VIETNAM IKA Vietnam Company Limited Phone: +84 28 38202142 eMail: sales�lab-vietnam@ika�com Discover and order the fascinating products of IKA online: www.ika.com IKAworldwide IKAworldwide /// #lookattheblue @IKAworldwide Technical specifications may be changed without prior notice�...
