- Vissez les olives de flexible avec des écrous d'accou-
plement aux raccords de pompe IN et OUT� Poussez
les flexibles (diam� nom� 12) sur les olives� Les flexibles
doivent être maintenus avec des colliers pour flexible
adaptés�
- Un tuyau situé sur le raccord de «Overflow» (déborde-
ment) permet de diriger les excès de liquide dans un réci-
pient approprié� Le récipient doit toujours être placé en une
position inférieure par rapport au raccord de «Overflow»�
Dans le cas d'un système externe fermé, s'il n'y a aucun
risque de dépasser le niveau de fluide maximum, vous
pouvez fermer le connecteur de « Overflow » avec le ca-
puchon de trop-plein fourni� Ceci réduit la perte d'énergie
et protège contre l'infiltration d'eau et l'accroissement du
volume associé, en cas d'applications à long terme avec
des températures basses et une forte humidité�
Vérifiez l'expansion thermique du fluide !
- Fixez le raccord de «Backflow» (reflux) au calorimètre
IKA avec un tuyau adapté�
Si le calorimètre IKA n'est pas relié, fermez le connecteur de
« Backflow » à l'aide du capuchon fourni�

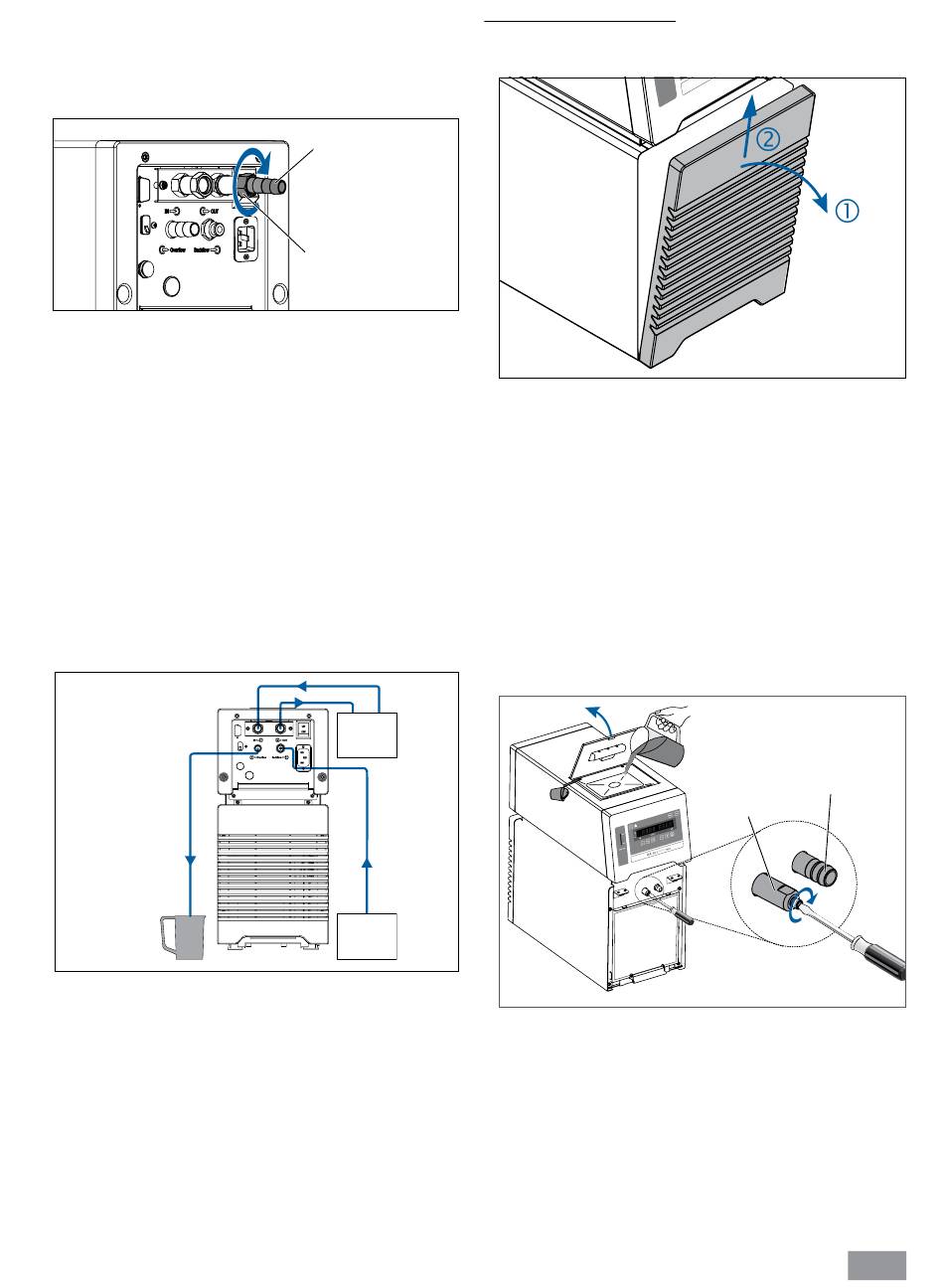

Fig. 4
Remarque : Si aucun système externe n'est nécessaire, fer-
mez les raccords de pompe IN et OUT à l'aide des écrous
d'accouplement et des bouchons fournis�
Olive de flexible
Écrous
d'accouplement
Fig. 3
External
system
IKA
Calorimeter
Remplissage et vidage :
- Avant de remplir le bain de liquide, ouvrez le cache avant
comme indiqué sur la figure suivante�
Fig. 5
- Assurez-vous que la soupape de décharge est fermée
(Tourner dans le sens horaire jusqu'en butée, voir Fig� 6)�
Remarque : Veuillez tenir compte des remarques au chapitre «
Mise en service et fonctionnement »�
- Branchez la fiche secteur et allumez l'appareil avec l'inter-
rupteur�
- Un avertissement pour un faible niveau de remplissage
apparaît sur l'affichage� Pendant ce temps, le segment
LED inférieur s'allume en rouge pour attirer l'attention sur
le faible niveau de remplissage (voir Fig� 7)�
- Ouvrez le couvercle de l'ouverture de remplissage et reti-
rez le bouchon de l'ouverture de remplissage� Puis, rem-
plissez le bain de fluide�
Fig. 6
Remarque : tenez compte des informations concernant le
niveau de remplissage sur l'affichage!
Raccord de
décharge
Soupape de
décharge
8
