Type de régulation de température (AUTO):
AUTO 1:
AUTO 1 est le réglage privilégié� Les paramètres de tempéra-
ture optimaux sont déterminés automatiquement�

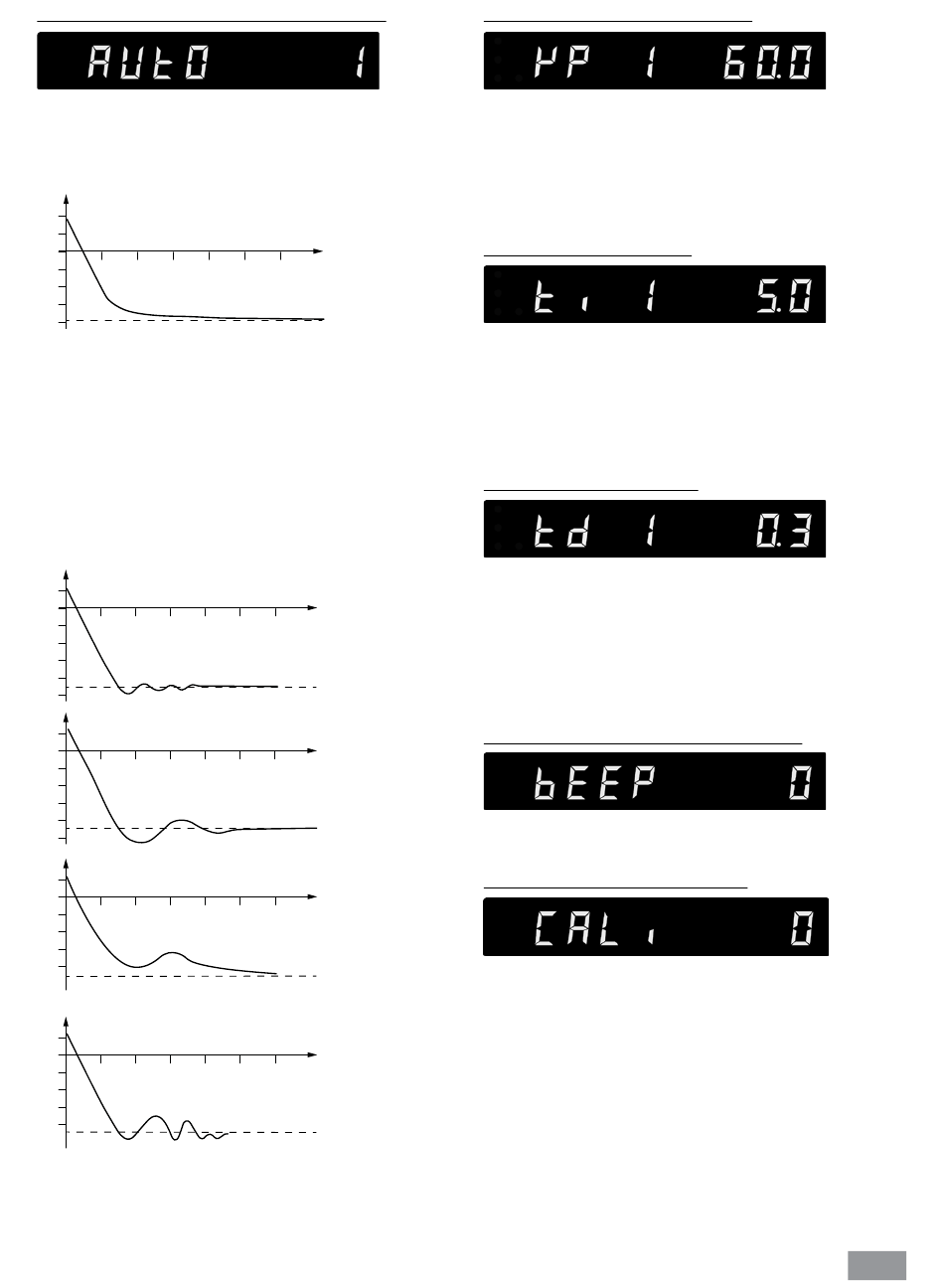

Courbe de refroidissement en régulation AUTO 1 (AUTO 1) :
°C
Fig. 11
AUTO 0: Pour des exigences particulières concernant la ré-
gulation, AUTO 0, avec son réglage manuel des paramètres
de température, peut être utilisé�
Lors du choix de la régulation PID (AUTO 0), les points Kp 1,
Ti 1 et Td 1 peuvent être réglés dans le menu� Sinon, ils ne
sont pas affichés dans la liste de menu�
Remarque: des réglages inappropriés peuvent pour
conséquence les courbes de chauffe suivantes:
°C
°C
°C
°C
Fig. 12
t
t
Kp trop grand
t
Ti trop petit
t
Kp trop petit
Ti trop grand
t
Td trop grand
Coefficient proportionnel PID (Kp 1) :
Le coefficient proportionnel Kp est l'amplification de la ré-
gulation et il détermine l'effet direct de l'écart de régulation
(différence entre les températures de consigne et réelle) sur
la grandeur de réglage (durée d'activation du chauffage)�
Des valeurs Kp trop grandes peuvent entraîner des dépas-
sements du régulateur�
Temps d'intégrale PID (Ti 1) :
Le temps d'intégrale Ti (s) est le temps de compensation et
il détermine l'effet de la durée de régulation sur la valeur de
réglage� Le Ti permet de compenser un écart de régulation
existant� Un grand Ti signifie une influence plus petite et
plus lente sur la grandeur de réglage� Des valeurs Ti trop
petites peuvent entraîner une instabilité du régulateur�
Temps différentiel PID (Td 1) :
Le temps différentiel Td (s) est le temps de dérivée et il
détermine l'effet de la vitesse de changement de l'écart
de régulation sur la grandeur de réglage� Le Td permet
de compenser des écarts de régulation rapides� Un grand
Td signifie une influence plus rapide et plus longue sur la
grandeur de réglage� Des valeurs Td trop grandes peuvent
entraîner une instabilité du régulateur�
Son pour l'alarme et les touches (BEEP) :
BEEP 0 : son pour l'alarme et les touches désactivé
BEEP 1 : son pour l'alarme et les touches activé
Étalonnage et alignement (CALI) :
CALI 0: réinitialiser l'étalonnage
CALI 2: étalonnage sur 2 points
CALI 3: étalonnage sur 3 points
14
