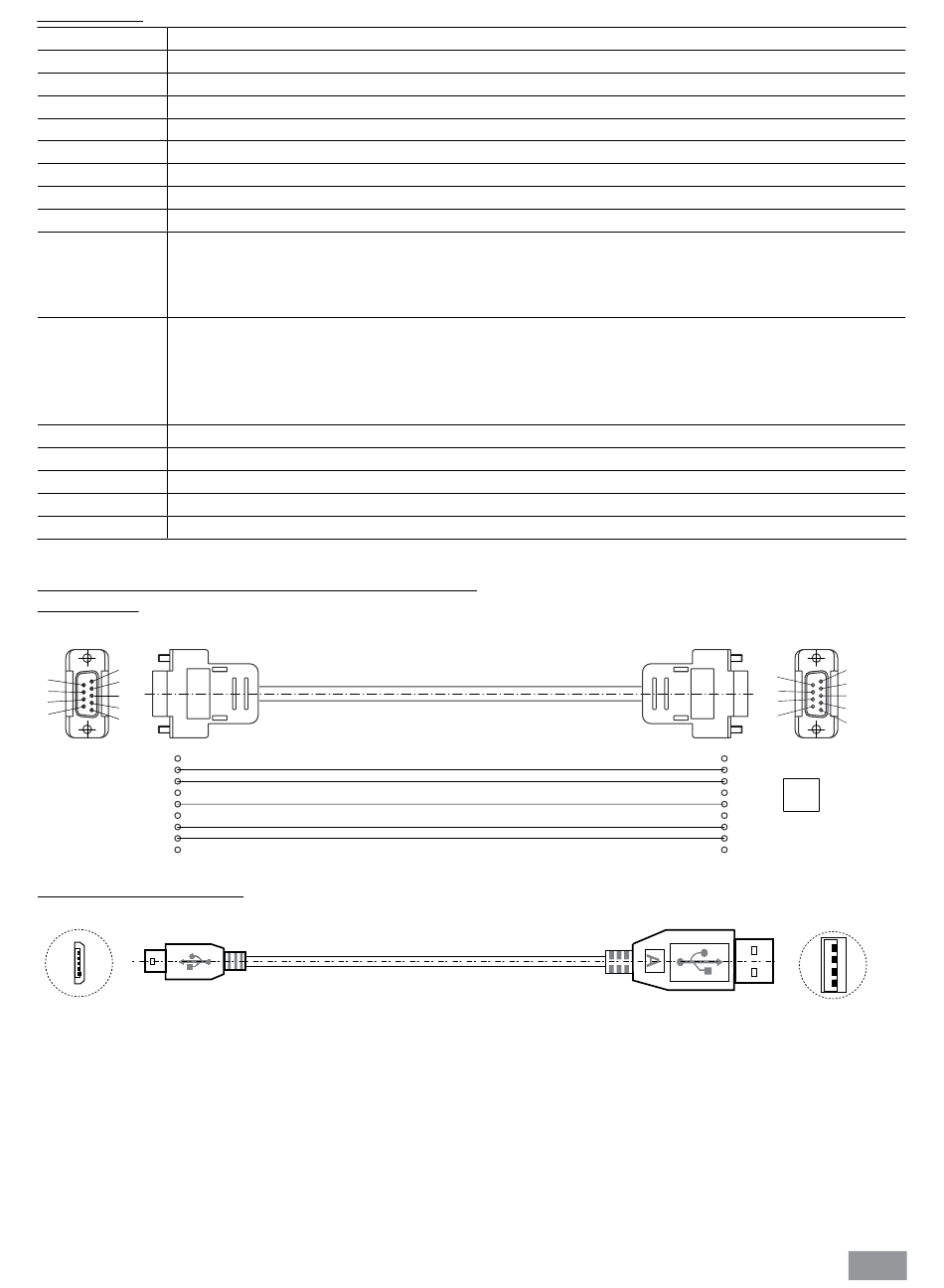

Instructions :
Instructions
Fonction
IN_PV_2
Lecture de la température interne réelle
IN_PV_4
Lecture de la vitesse de rotation réelle de la pompe
IN_SP_1
Lecture de la température interne de consigne
IN_SP_4
Lecture de la vitesse de rotation de consigne de la pompe
OUT_SP_1 xxx
Réglage de la température interne de consigne XXX
OUT_SP_12@n
Réglage de la température de sécurité du Watchdog avec écho de la valeur réglée
OUT_SP_4 xxx
Réglage de la vitesse de rotation de la pompe XXX
OUT_SP_42@n
Réglage de la vitesse de rotation de sécurité du Watchdog avec écho de la valeur réglée�
OUT_WD1@n
Démarre le mode 1 du Watchdog et règle l'horloge du Watchdog sur n secondes (20 à 1 500)�
Écho de l'horloge du Watchdog�
Si un événement se produit sur WD1, les fonctions de thermostatisation et de pompage sont désactivées�
Cette instruction doit toujours être envoyée dans le temps de l'horloge du Watchdog�
OUT_WD2@n
Démarre le mode 2 du Watchdog et règle l'horloge du Watchdog sur n secondes (20 à 1500)�
Écho de l'horloge du Watchdog�
Si un événement se produit sur WD2, la température de consigne passe sur la valeur de sécurité du Watchdog
et la vitesse de rotation de consigne de la pompe passe sur la vitesse de rotation de sécurité du Watchdog�
Cette instruction doit toujours être envoyée dans le temps de l'horloge du Watchdog�
RESET
Réinitialisation de la commande PC et arrêt des fonctions de l'appareil�
START_1
Démarrage de la fonction de thermostatisation
START_4
Démarrage de la fonction de pompage
STOP_1
Arrêt de la fonction de thermostatisation
STOP_4
Arrêt de la fonction de pompage
Connectivité entre l'appareil et les appareils externes :
Câble PC 1�1 :
Ce câble est nécessaire pour relier le port RS 232 (5) à un PC�
1
6
2
7
3
8
4
9
5
1
RxD 2
TxD 3
4
GND 5
6
RTS 7
CTS 8
Fig. 13
9
Câble USB 2�0 (A - Micro B) :
Ce câble est nécessaire pour relier le port USB (6) à un PC�
USB micro B
Fig. 14
5
9
4
8
3
7
2
6
1
1
2 RxD
3 TxD
PC
4
5 GND
6
7 RTS
8 CTS
9
USB A
17
