Condition requise :

capillaire dans le port coulissant et le raccord union en PEEK. Si le capillaire est
coincé et ne peut pas bouger, desserrez légèrement le raccord union en PEEK.

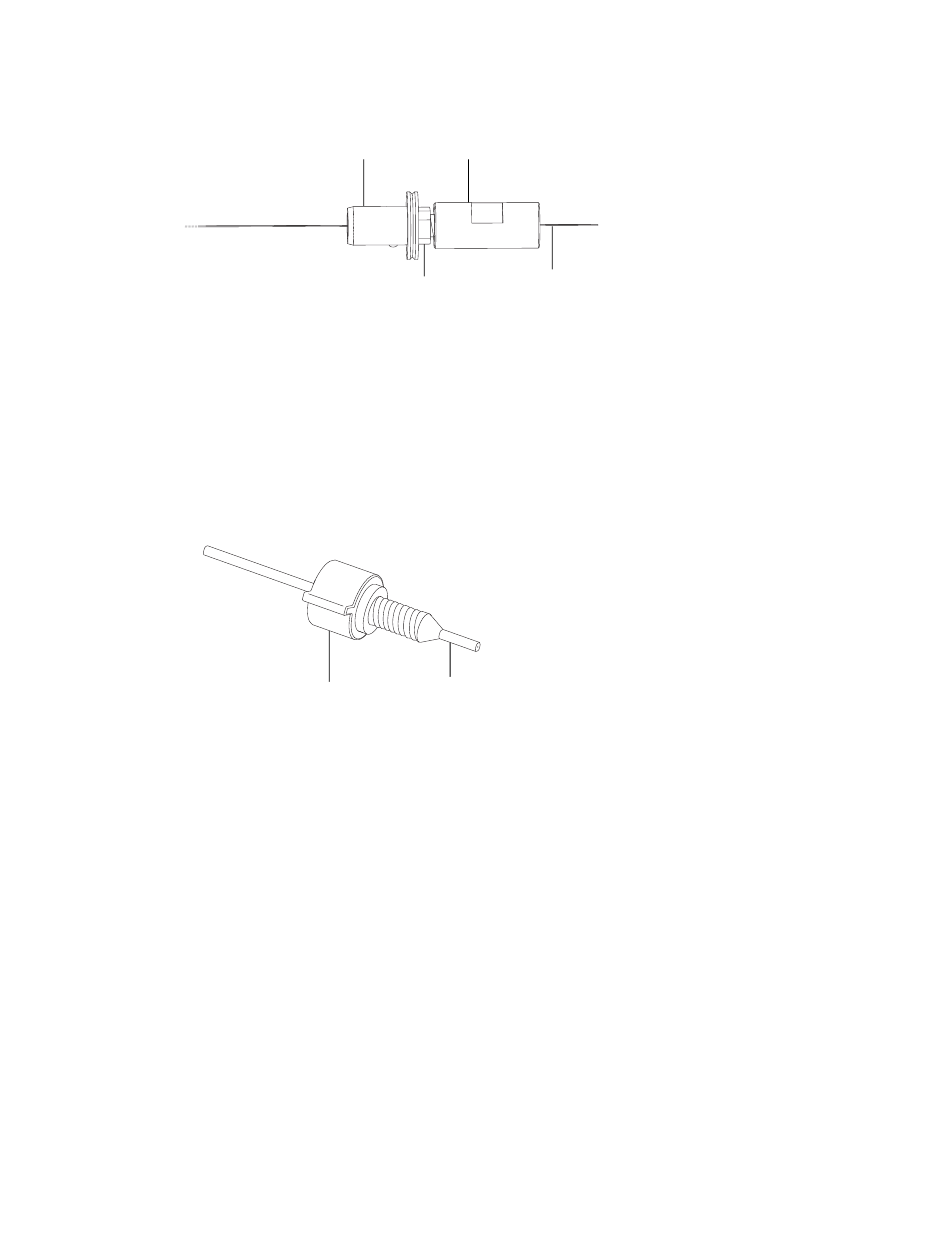

Port coulissant
9. Utilisez le couteau tranchant ou le coupe-tube en PEEK pour couper une
longueur de tubulure en PEEK rouge de 0,005 pouce de diamètre intérieur. Cette
section permettra de raccorder le port coulissant et le raccord union en PEEK à
la pompe LC.
Condition requise :
horizontal. Cela permet de s'assurer que le capillaire repose correctement en
place.
10. Insérez la tubulure en PEEK rouge dans le connecteur d'entrée de sonde et
laissez-la dépasser d'environ 25 mm du côté étroit.
Connecteur d'entrée de la sonde
11. Utilisez l'extrémité de la tubulure en PEEK rouge pour pousser le capillaire dans
le raccord union en PEEK. Insérez-la le plus loin possible dans le raccord union
en PEEK.
Explication :
cela permet de s'assurer que le capillaire et la tubulure en PEEK
rouge sont en contact à l'intérieur du raccord union en PEEK.
12. Maintenez une légère pression sur la tubulure en PEEK rouge pour qu'elle reste
en contact avec le capillaire. Vissez et serrez complètement le connecteur
d'entrée dans le raccord union en PEEK.
30 avril 2021, 715004599FRIVD Ver. 03 (précédemment publiée en tant que rév. C)
vérifiez que vous pouvez encore faire coulisser le
Raccord union en PEEK
Écrou de verrouillage
coupez la tubulure perpendiculairement à son axe
Tubulure en PEEK rouge
Page 99
Capillaire
dépassant d'environ 50 mm
