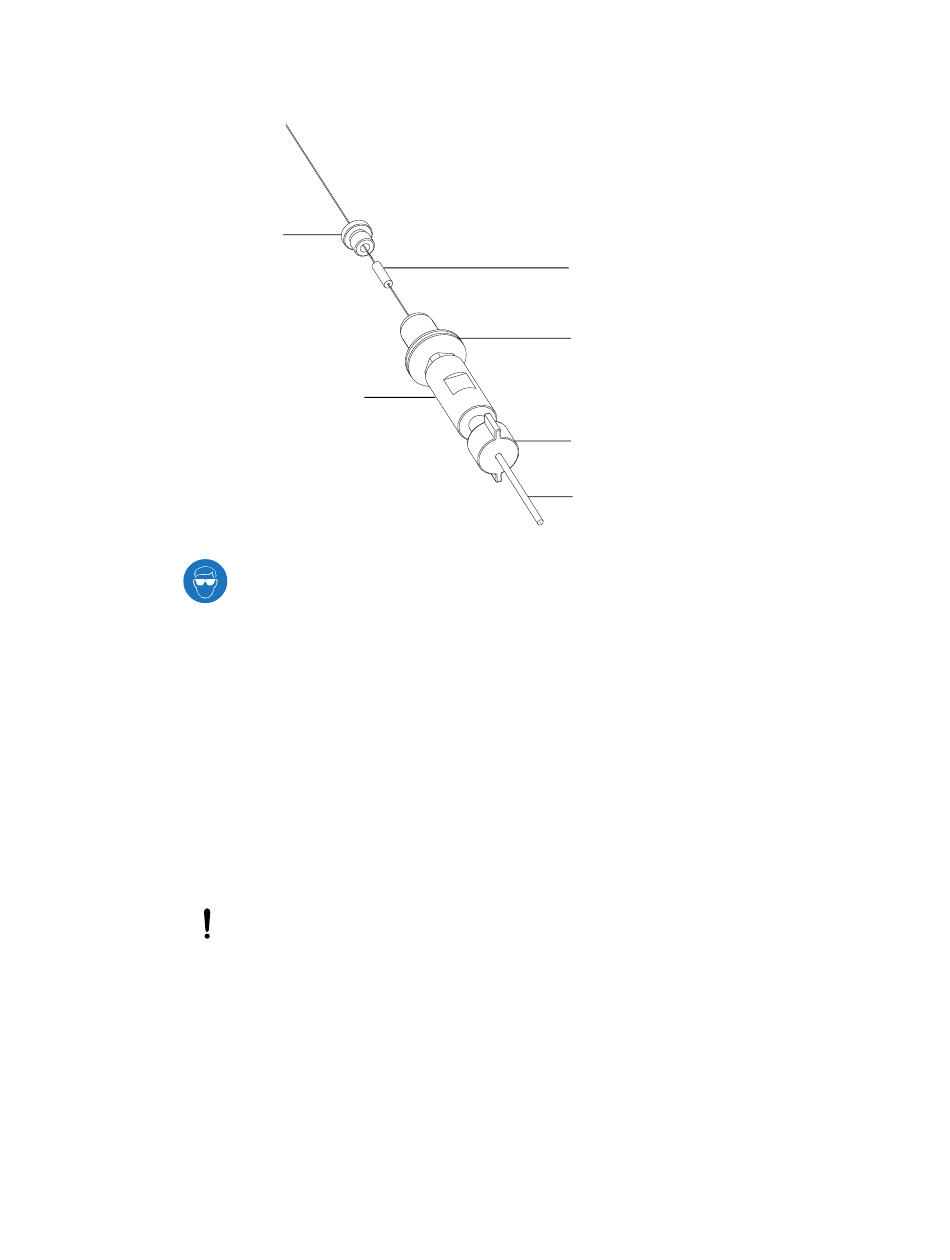

15. Faites glisser le manchon conducteur neuf et l'écrou moleté sur le capillaire, puis
serrez le raccord moleté.
Écrou moleté
Raccord union en PEEK
Avertissement :
projections de liquide sous haute pression, portez des lunettes de sécurité
lors des tests d'étanchéité.
16. Soumettez le raccord union en PEEK et le bloc de port coulissant à un test
d'étanchéité. Pour ce faire, fixez l'extrémité libre de la tubulure en PEEK rouge
sur une pompe LC et pompez un mélange d'acétonitrile et d'eau selon un
rapport 50:50, à raison de 1 mL/min. Vérifiez que vous voyez bien le liquide
ressortir de l'extrémité du capillaire libre.
Important :
vérifiez que le liquide ne fuit pas sur le raccord union en PEEK au
niveau des joints. En cas de fuite, recommencez la procédure d'assemblage,
puis répétez le test d'étanchéité.
17. Débranchez le connecteur d'injection de la sonde et la tubulure en PEEK rouge
du raccord union en PEEK.
Note :
pour ne pas tordre ou endommager l'extrémité saillante du
capillaire après l'avoir vissé dans la sonde ESI, manipulez le bloc de sonde
avec prudence durant le reste de la procédure.
30 avril 2021, 715004599FRIVD Ver. 03 (précédemment publiée en tant que rév. C)
Manchon conducteur
Port coulissant
Connecteur d'entrée de la sonde
Tubulure en PEEK rouge
pour éviter les blessures aux yeux dues aux
