Waters Xevo TQ-S micro Manuel D'utilisation Et De Maintenance page 97

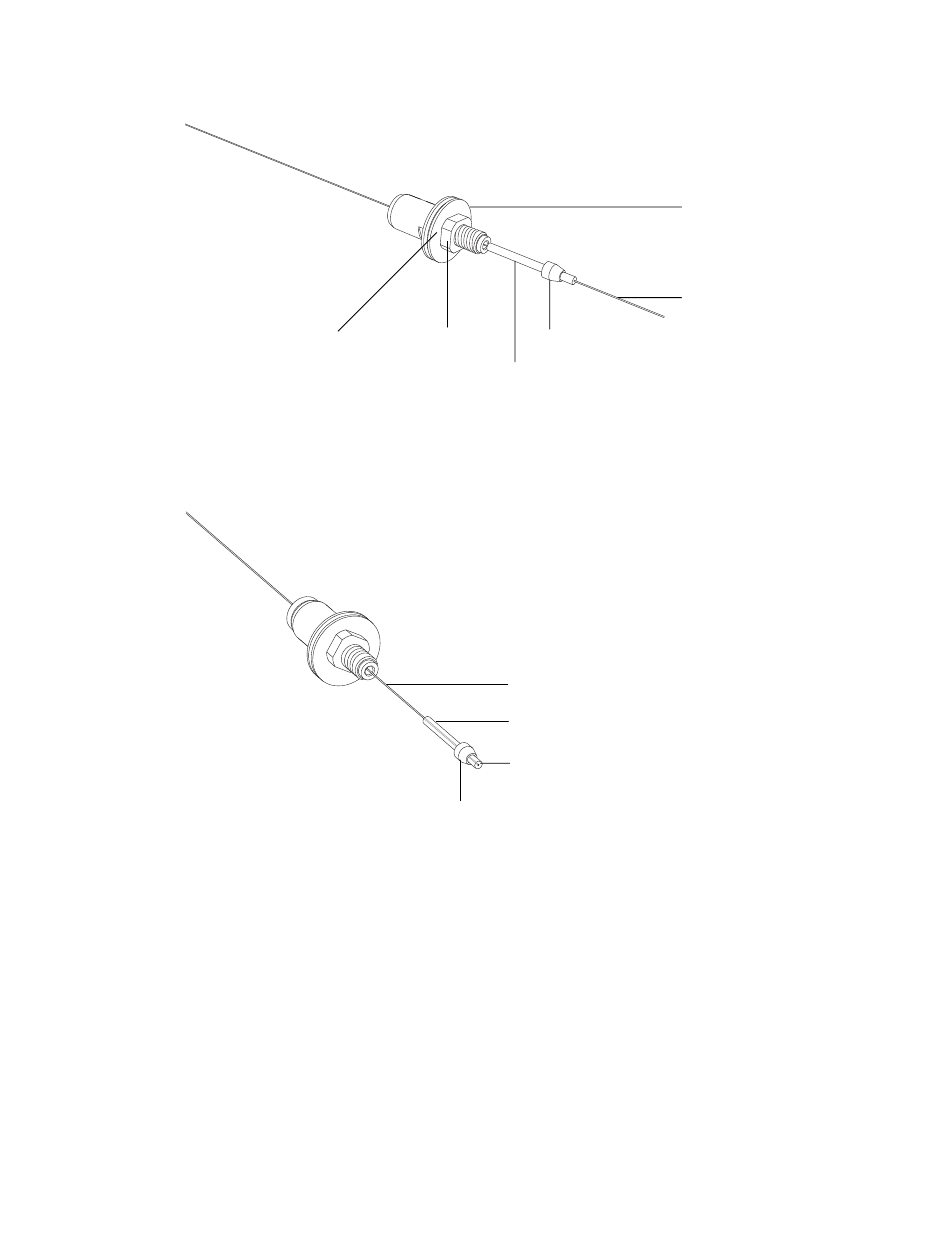

3. Faites coulisser le capillaire sur le port coulissant jusqu'à ce que le manchon en
atteigne l'extrémité filetée étroite, comme illustré ci-dessous.
Plaque circulaire
4. Vérifiez que l'écrou de verrouillage du port coulissant est vissé complètement
sur la plaque circulaire, comme illustré ci-dessus.
5. Tirez le capillaire à travers le port coulissant afin d'aligner son extrémité avec
celle du manchon en PTFE, comme illustré.
30 avril 2021, 715004599FRIVD Ver. 03 (précédemment publiée en tant que rév. C)
Écrou de Virole
verrouillage
Manchon
Capillaire
Manchon
Extrémités du
manchon et du
capillaire alignées
Virole
Page 97
Port coulissant
Capillaire
